多孔位环形连接法兰安装支座结构

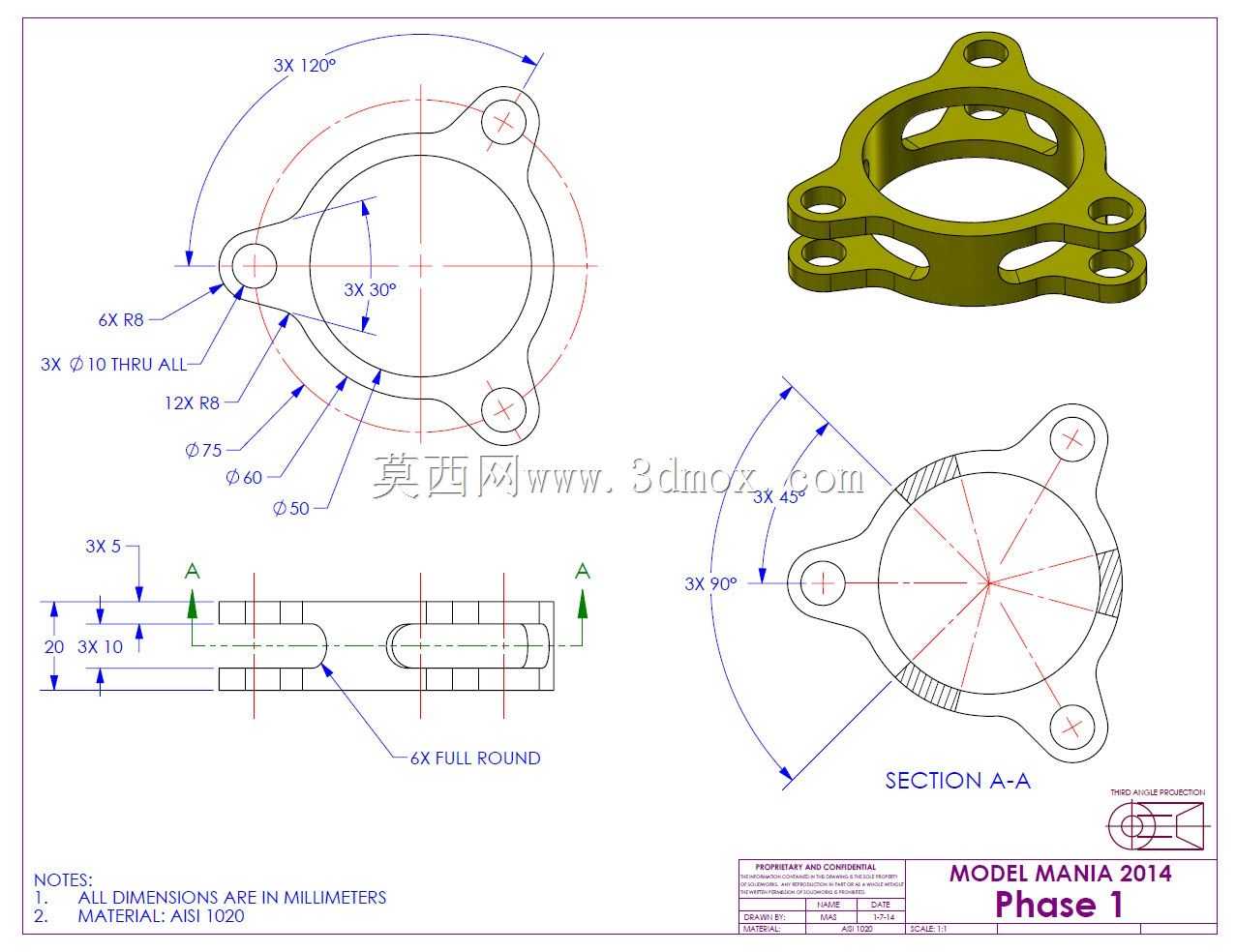

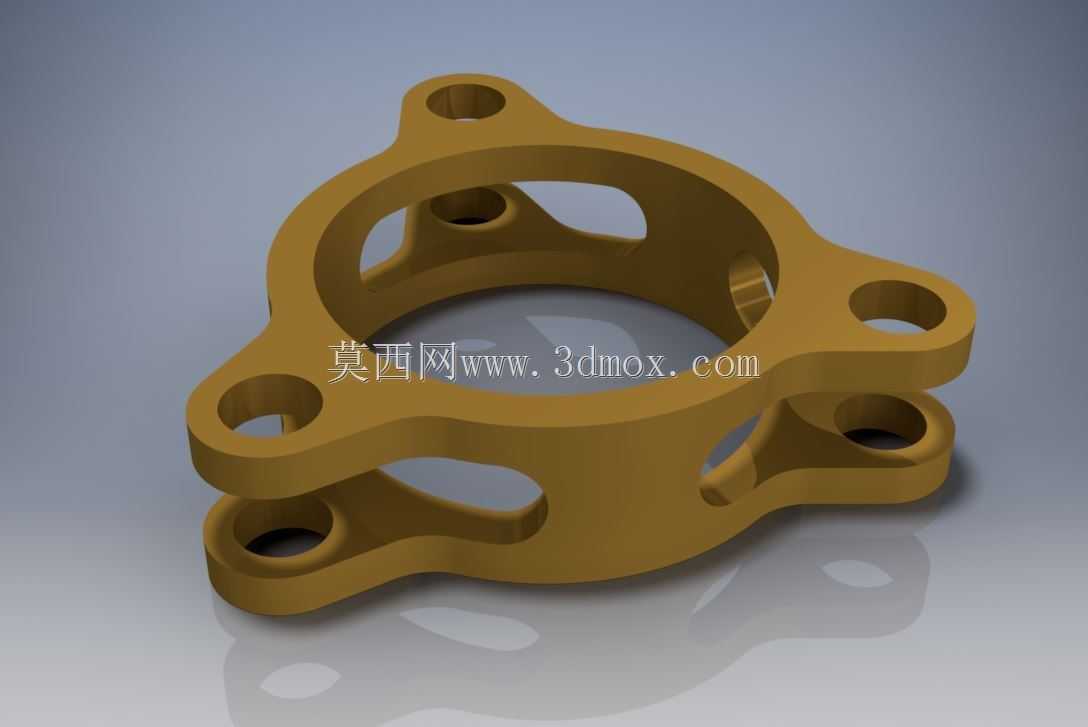

　　这类多孔环形连接支座常应用在管路对接、动力组件端面固定、轻量化设备机架衔接场景中，核心作用是在两个需要同轴对接的构件之间提供均匀的周向紧固支撑，避免单点锁紧带来的端面应力集中问题。从结构设计来看，主体采用环形中空的基体形态，中间的大尺寸通孔既可以为穿过的轴类、管路类构件预留避让空间，也能有效降低零件整体自重，在对重量敏感的便携设备、小型动力单元上应用时，能减少不必要的负载冗余。周向延伸出的多个带孔安装耳，每个耳位的通孔都做了同轴度公差约束，安装时可以配合螺栓穿过对应孔位，将支座两端的对接构件牢牢锁紧，耳位之间做了镂空挖槽处理，在不降低整体结构刚性的前提下，进一步削减了材料用量，同时也能为安装时的对位操作预留观察间隙，

　　方便施工人员确认两端构件的对接贴合度。设计过程中需要重点考量安装边界的尺寸匹配：基体的环形内径要适配对接构件的外径尺寸，保证对接件能顺利穿过无卡滞，每个安装耳的孔位中心到基体中心的距离要统一，避免安装时螺栓出现别劲、孔位错位的问题，耳位的厚度要根据实际承载的锁紧力做核算，既要保证螺栓拧紧后耳位不会出现形变翘曲，也要避免厚度过大造成整体结构臃肿。这类支座在实际使用时，通常会在两个贴合端面加装密封垫片或者调整垫片，用来补偿对接面的平面度误差，同时起到密封防松的作用，周向均匀分布的安装孔位可以让锁紧力均匀分散到整个对接端面，相比单侧锁紧的结构，能大幅降低对接处的渗漏、松动概率，在气动管路连接、小型电机端盖固定、

　　液压阀组安装等场景中都能见到同类结构的应用。建模时需要注意各个安装孔的拔模角度与孔口倒角处理，孔口的倒角既可以去除加工毛刺，也能在螺栓穿入时起到导向作用，耳位与环形基体的衔接处做了圆弧过渡，避免直角衔接带来的应力集中问题，长期受交变载荷作用时也不容易出现衔接处开裂的情况。整体结构没有复杂的异形曲面，加工时既可以采用铸造成型后做孔位精加工，也可以直接采用板材铣削加工，能适配不同批量的生产需求，安装时不需要额外的定制工装，使用常规内六角螺栓或者外六角螺栓就能完成锁紧固定，后期维护拆卸也十分便捷。
