双环连接式金属传动连杆结构设计

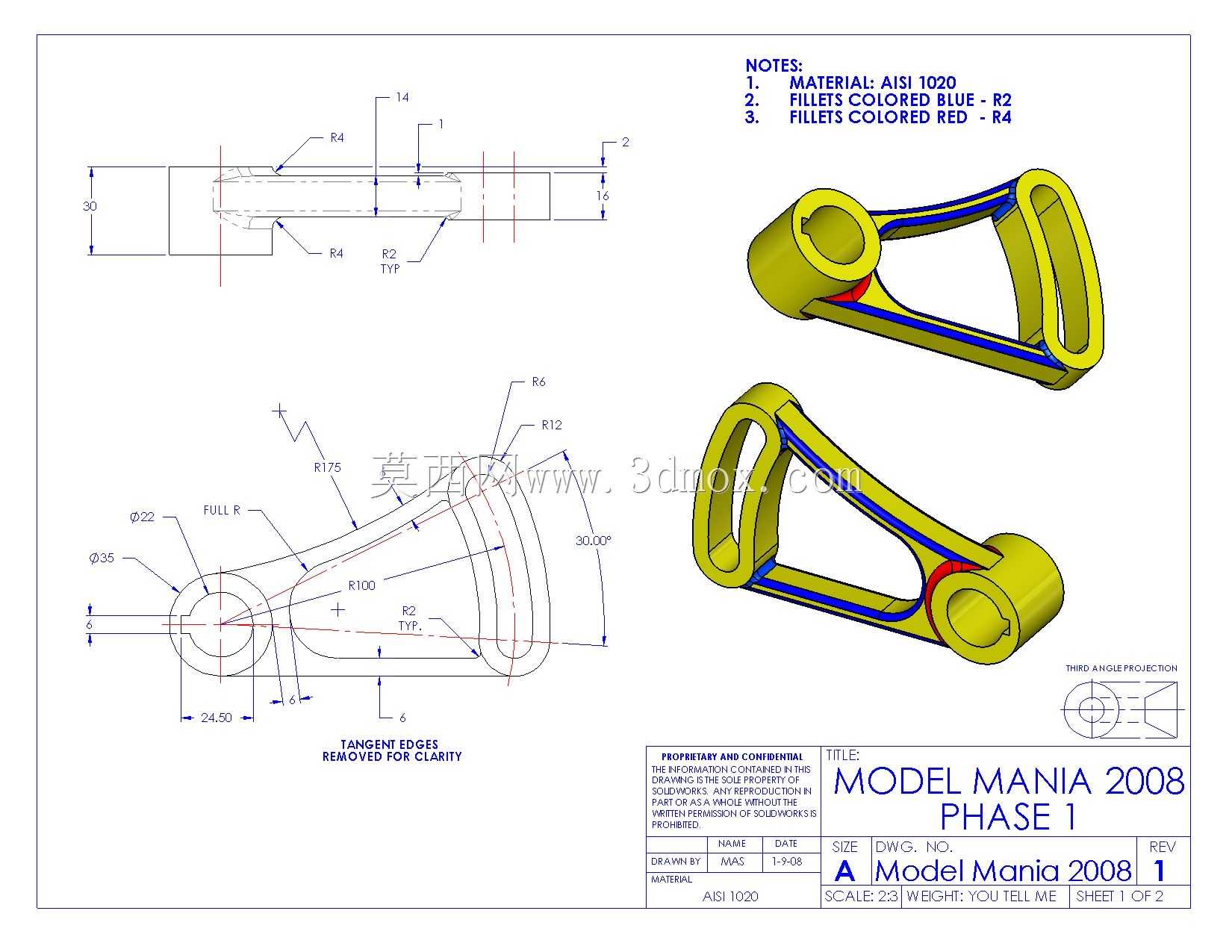

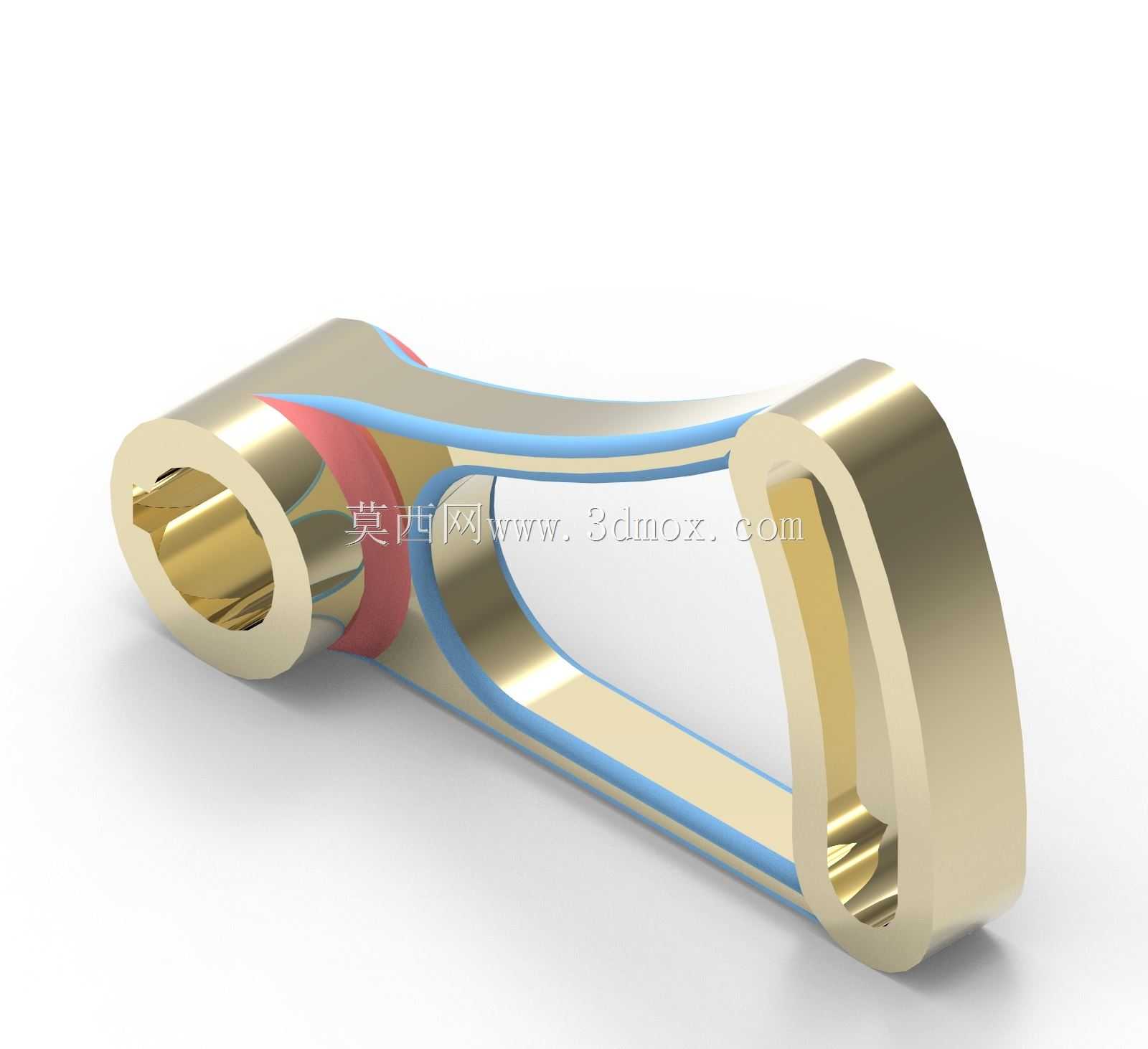

　　这类双端环式连杆构件，在轻工机械、小型传动机构、便携折叠设备里应用十分广泛，日常接触到的折叠工具铰接段、小型手动器械的动力传递段、便携设备的开合支撑结构里，都能见到同构型构件的身影。从结构功能来看，两端的环形结构分别承担铰接定位作用，一端的封闭厚壁环用于套入固定销轴，作为整个构件的摆动基准，环孔内壁需要做高光洁度处理，降低销轴转动时的摩擦阻力，避免长期铰接转动出现的旷量磨损；另一端的开口环结构则用于卡接活动端销轴，能够在不拆卸整根销轴的前提下完成构件的快速拆装，大幅降低设备维护时的拆装工作量，这种开口设计也能适配一定范围内的销轴尺寸公差，降低装配阶段的配合精度要求。设计这类构件时，首先要确认两端环孔的中心距，

　　这个尺寸直接决定了传动过程中的摆动行程，中心距的公差需要控制在IT7级以内，避免行程偏差导致机构卡滞；杆身部分采用中空带加强筋的结构，在保证整体抗弯、抗扭强度的前提下，尽可能降低构件自身重量，杆身侧面的彩色嵌条一方面是作为装配对位标识，方便工人在批量装配时快速确认构件的安装方向，另一方面也能在构件表面形成耐磨层，避免杆身与周边相邻构件发生摩擦剐蹭时损伤主体金属结构。安装边界方面，构件摆动时的最大外轮廓需要提前做运动仿真校核，确认杆身在全行程摆动过程中不会与周边的机架、其他传动构件发生干涉，两端环孔的同轴度需要控制在0.02mm以内，避免装配后出现别劲现象，加速铰接位置的磨损。杆身与两端环体的过渡位置采用大圆角平滑过渡，

　　避免应力集中导致的构件断裂，尤其是在承受交变载荷的使用场景下，圆角过渡区域的表面需要做抛丸处理，提升构件的疲劳强度。这类构件的材质一般选用锌合金或者铝合金做压铸成型，表面做镀镍或者阳极氧化处理，兼顾耐磨性能与轻量化需求，部分重载场景下也会采用不锈钢机加工成型，适配潮湿、有腐蚀介质的使用环境。在实际选型应用时，需要根据传递的载荷大小核算杆身的截面厚度，开口环的开口宽度需要小于配套销轴的直径，保证卡接后不会出现松脱，同时开口位置需要做倒角处理，方便销轴卡入时的导向。
