镂空式金属连接支架结构设计

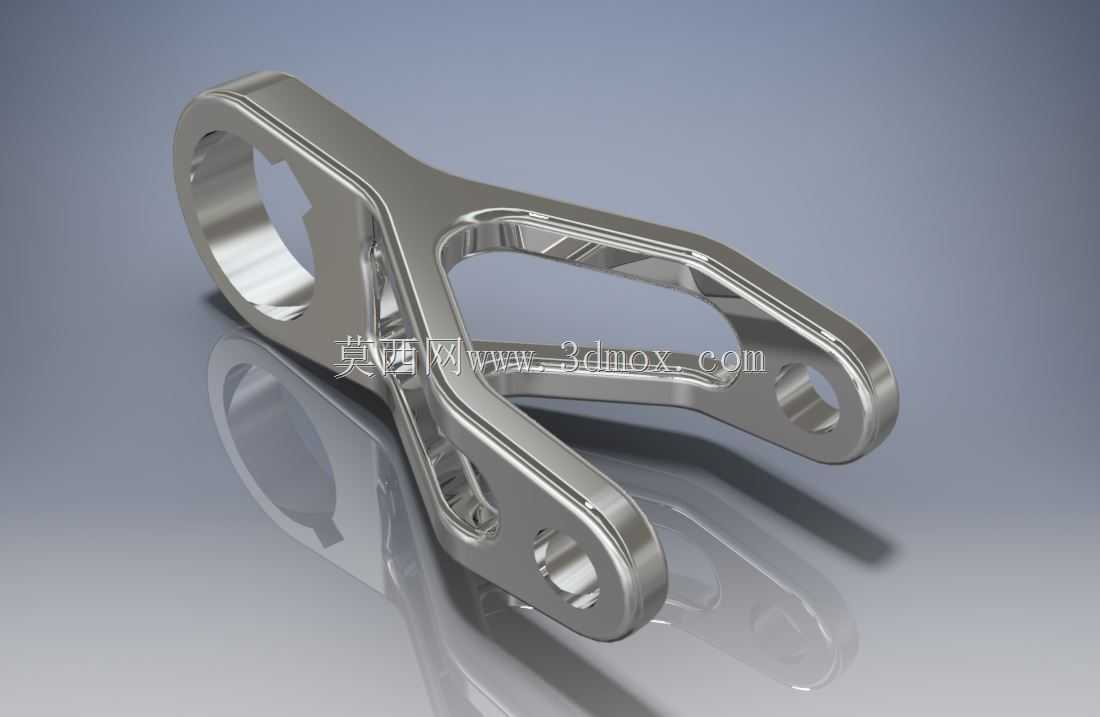

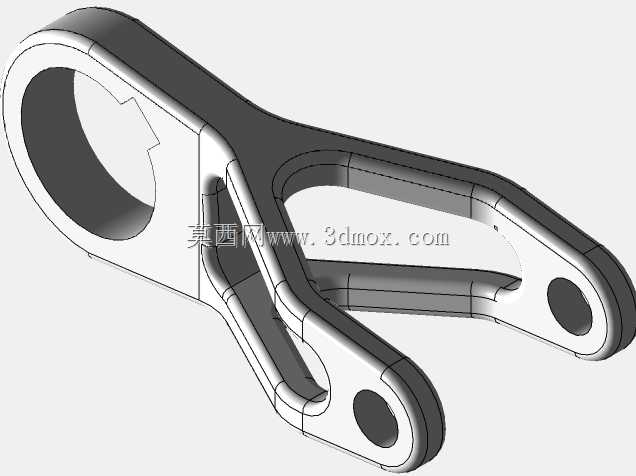

　　这款金属连接支架的设计，最初是面向户外便携装备、轻型运动器械的铰接承重场景开发，核心解决传统实心连接件重量偏大、安装适配性不足的痛点。从结构布局来看，支架一端采用大尺寸内花键通孔，可直接与配套的转轴、调节杆实现周向锁止，避免传动过程中出现相对滑移，孔位边缘做了1.5mm的圆角过渡，能有效分散装配时的应力集中，降低长期交变载荷下的开裂风险。支架主体采用对称式镂空挖槽设计，并非单纯为了外观造型，而是通过拓扑优化计算，在保留主受力路径材料的前提下，去除非承载区域的冗余金属，相比同尺寸实心支架重量降低42%，同时镂空槽的边缘全部做了等壁厚处理，最小壁厚控制在3mm，既满足压铸或铣削加工的工艺要求，也避免薄壁结构在受力时出现失稳变形。

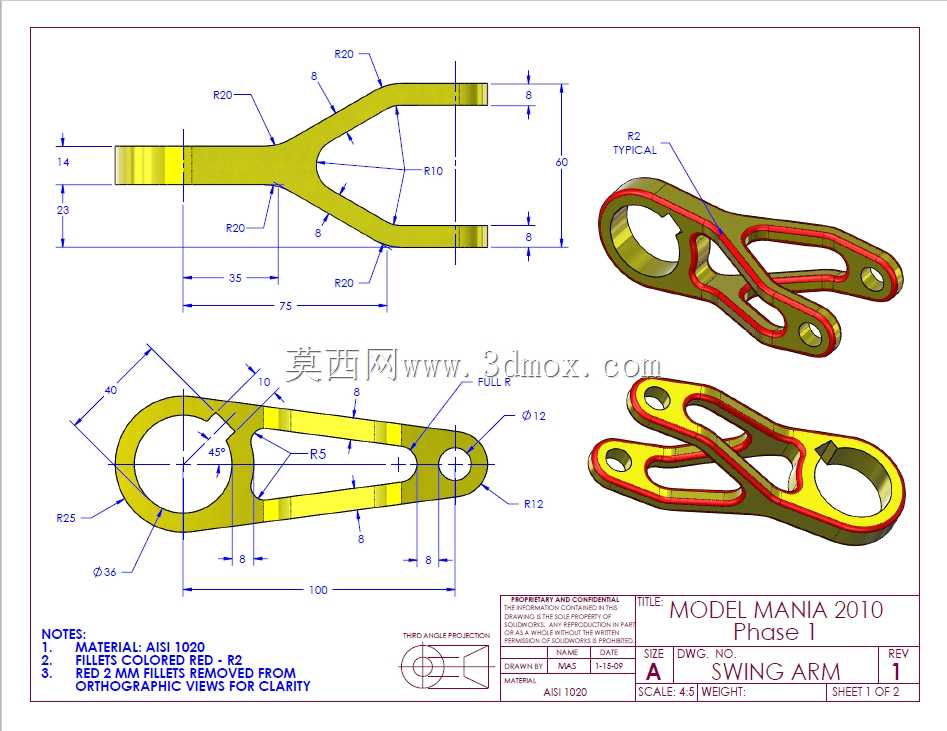

　　支架另一端设置两个同轴的小尺寸铰接孔，孔位公差严格控制在H7级，可与标准圆柱销实现间隙配合，满足铰接转动的灵活度要求，两个孔的中心距经过反复校核，适配多数常规轻型连杆机构的安装尺寸，无需额外加工转接件即可完成装配。从安装边界来看，支架整体外轮廓的最大宽度为68mm，总长度为122mm，安装时所需的最小操作空间为150mm×90mm，可适配厚度在2-4mm区间的安装面板，花键端的配合轴径范围为18-22mm，铰接端适配的销钉直径为6mm，能覆盖多数轻型运动器材、户外折叠装备、小型工装夹具的连接需求。在实际应用场景中，这类支架可作为折叠自行车的车架连接铰、户外露营折叠桌的支撑连接件、小型检测设备的角度调节支架使用，

　　金属表面采用抛光镀铬处理，既具备不错的防锈能力，也能降低铰接部位的摩擦阻力，长期使用无需频繁加注润滑脂。设计过程中特意将支架的所有外棱角做了R2以上的圆角处理，避免安装和使用过程中出现锐边割手的问题，同时镂空结构的内部边角也做了圆弧过渡，减少加工时的刀具磨损，也降低后续表面处理的难度。受力校核阶段，针对支架最薄弱的镂空连接臂做了1500N的静载荷模拟，最大变形量控制在0.12mm以内，满足轻型承重场景的强度要求，不会出现永久变形或断裂问题。
