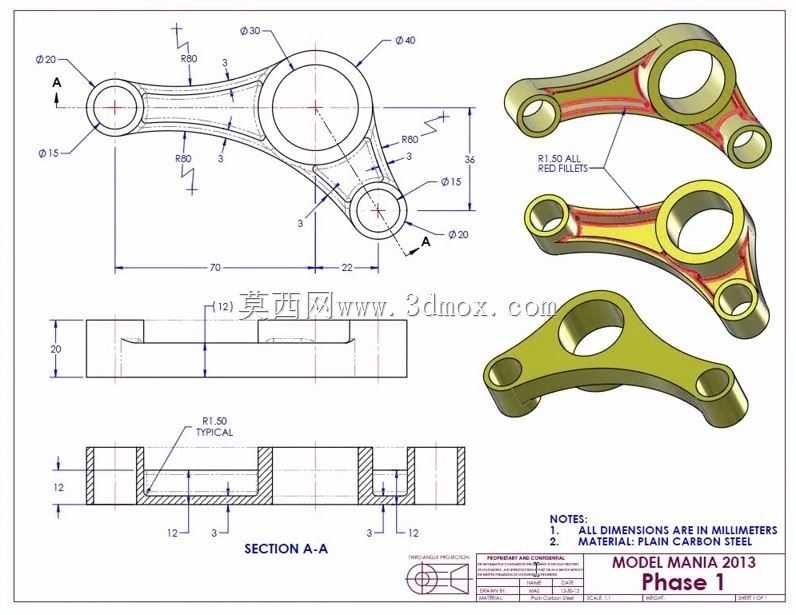

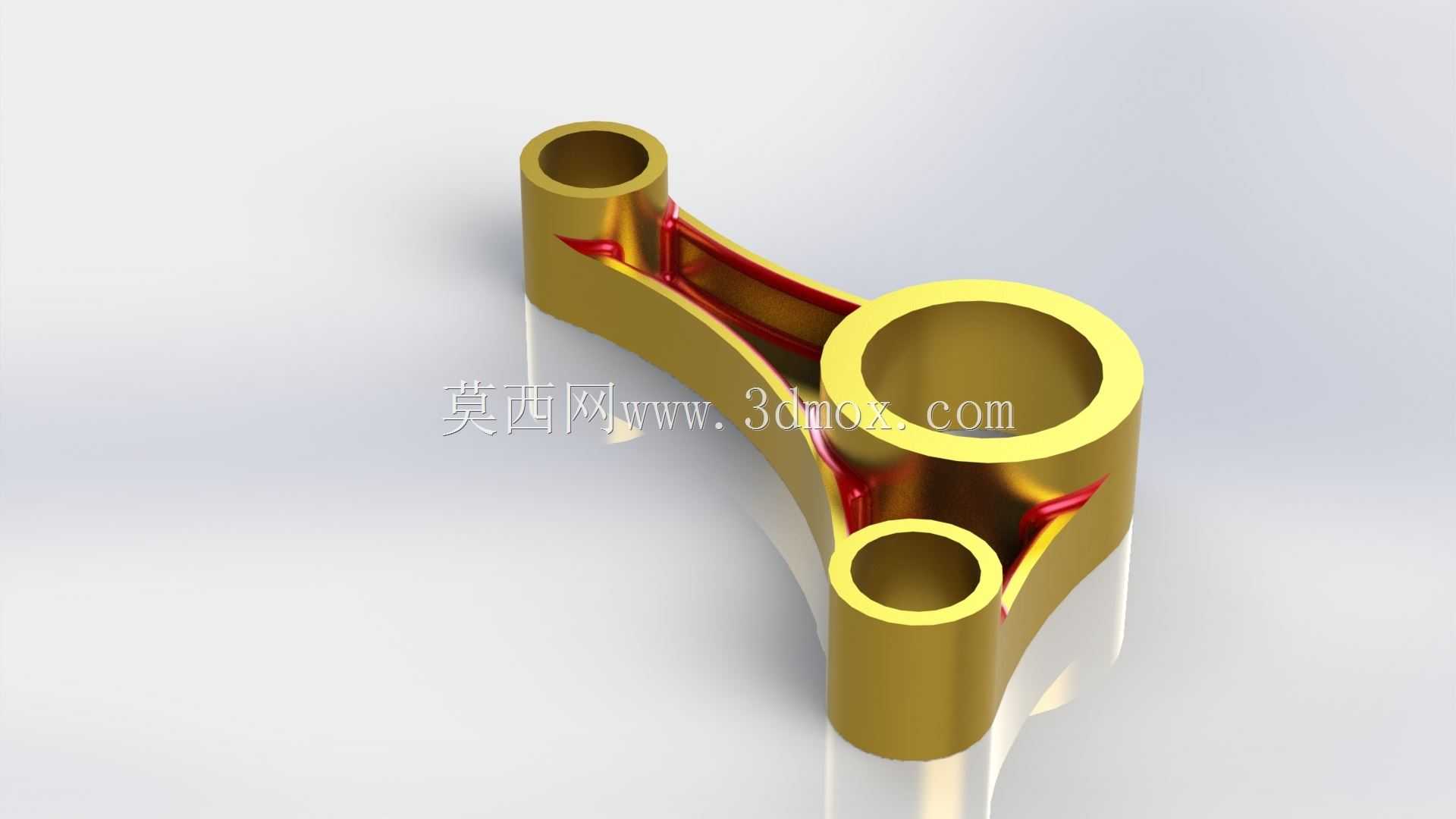

内燃机用强化型连杆结构三维设计

　　该零件为内燃机曲柄连杆机构核心传动构件，主要承担活塞往复运动与曲轴旋转运动的动力转换传递功能，广泛应用于小排量通用汽油机、摩托车发动机、小型通用动力设备的动力单元中。设计阶段优先考虑交变载荷下的结构强度冗余，杆身采用变截面工字形过渡结构，在降低整体自重的同时，可有效承受做功行程的爆发压力冲击与往复惯性力的反复拉扯，避免长期运行下的疲劳断裂风险。大小端孔位分别对应曲轴曲柄销与活塞销安装位，大端孔与小端孔的中心距严格匹配对应排量机型的活塞行程参数，孔壁预留精加工余量，实际生产中可通过珩磨工艺保证与轴瓦、活塞销的配合公差，满足高速运转下的润滑与同轴度要求。杆身与大小端衔接位置做了大圆弧过渡处理，消除应力集中点，避免载荷突变位置的结构开裂，

　　内部加强筋沿载荷传递路径布置，可将活塞传递的爆发压力均匀传导至大端，减少局部应力峰值。安装边界方面，大端外径尺寸需匹配曲轴箱的连杆运动避让空间，避免运转过程中与曲轴箱内壁、平衡轴发生运动干涉，小端宽度需适配活塞销座的开档尺寸，保证活塞销安装后卡环的装配空间充足，杆身侧面与气缸套下沿的最小间隙控制在安全范围内，防止活塞上下止点切换时出现剐蹭。该结构在设计时同步考虑了润滑路径的适配，大端位置预留润滑油道开孔位置，可将曲轴主轴道的压力机油引导至连杆小端，对活塞销与衬套进行持续润滑，降低高速运转下的摩擦磨损。外形曲面采用连续顺滑过渡，既减少了铸造或锻造生产时的成型缺陷，也降低了运转过程中的空气阻力与机油搅动阻力，对提升动力单元的整体机械效率有一定帮助。
