异形双孔连接支架结构设计

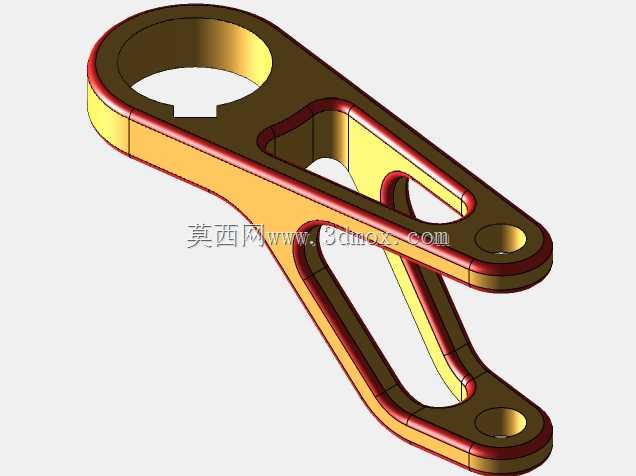

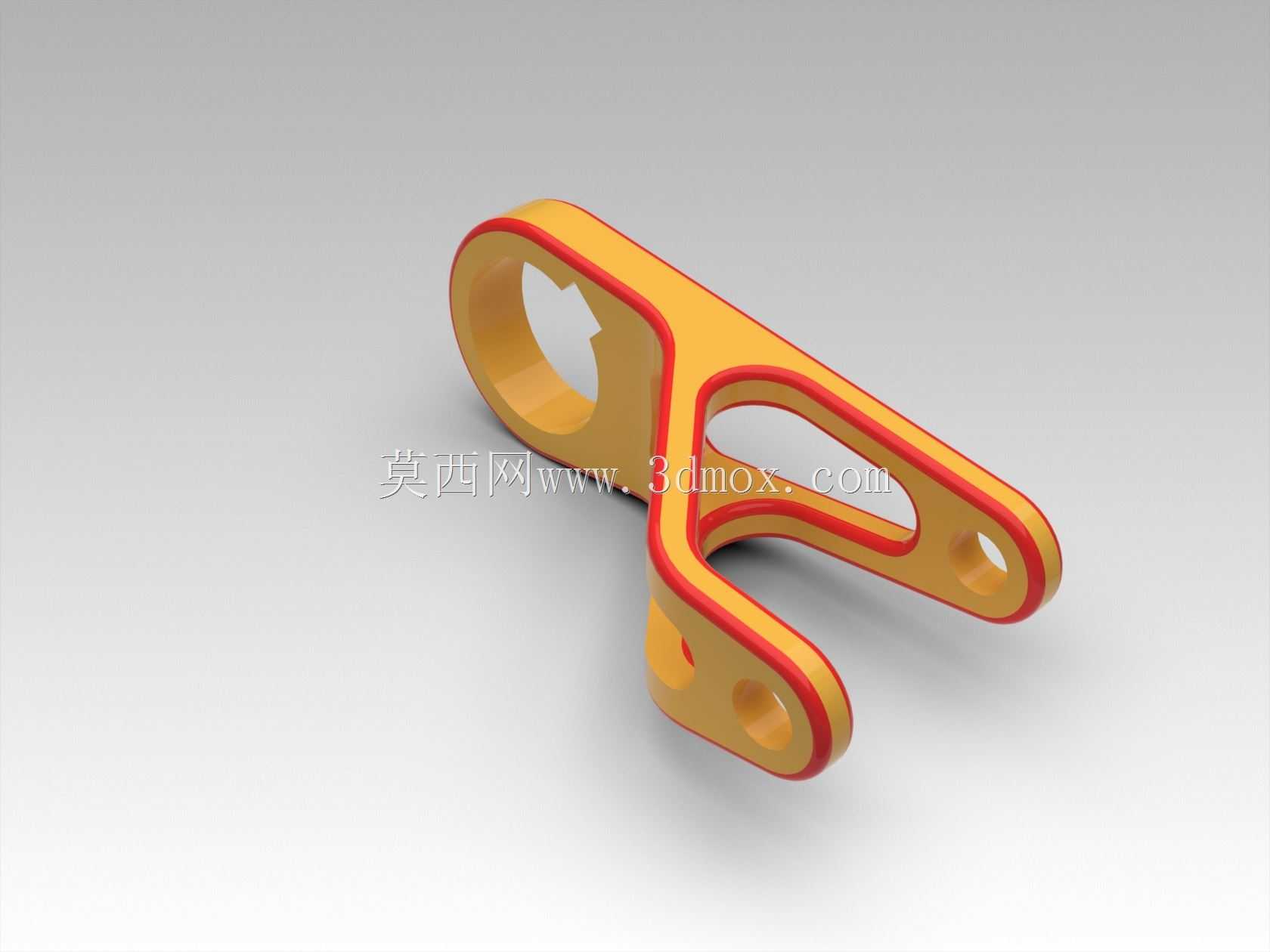

　　这款异形双孔连接支架主要应用于需要实现非平行轴系动力传递或构件铰接联动的机械场景，常见于小型执行机构的传动链路、轻工设备的可调支撑部位，以及非标自动化设备中需要规避空间干涉的连接节点。从结构功能来看，支架一端的大直径开孔用于与固定端的铰接轴配合，孔内侧预留的卡合槽可适配轴端的限位卡簧或定位销，避免支架工作时沿轴向窜动；另一端的两个平行小开孔用于连接活动端构件，可通过螺栓或销轴实现与被连接件的刚性固定，两个小孔的间距经过受力校核，能在传递往复摆动力矩时保证受力均匀，减少局部应力集中。设计过程中优先考虑了安装空间的适配性，整体采用非对称的Y型弯折构型，在保证结构强度的前提下，通过中部的镂空挖槽削减了不必要的材料冗余，

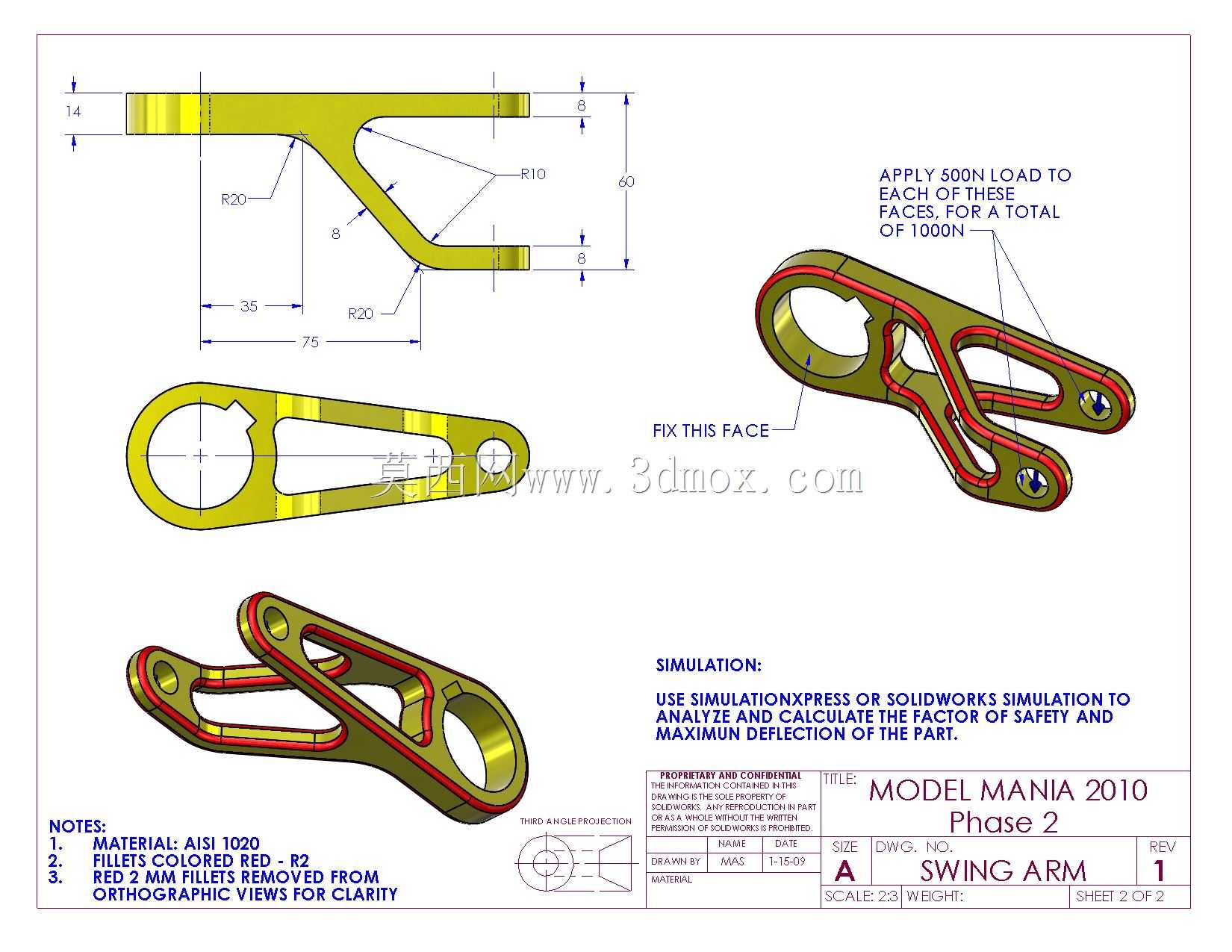

　　既降低了构件自身重量，也能避免与周边运动部件发生运动干涉。支架的弯折弧度经过运动仿真验证，在整个摆动行程内不会与相邻的固定构件产生擦碰，安装边界上，大孔端的配合轴径公差取H7级，适配常规的标准铰接轴，两个小孔的中心距偏差控制在0.02mm以内，保证安装时螺栓可顺利穿入无需额外修配。构件的壁厚根据受力仿真结果做了差异化设计，大孔周边的受力集中区域壁厚做了加厚处理，向小孔延伸的臂段根据弯矩分布逐步调整壁厚，在满足1.5倍额定载荷的强度要求下，尽可能控制构件的整体重量。表面的双色包覆层一方面是为了区分安装定位面，方便现场装配时快速识别安装方向，另一方面也可在构件发生意外碰撞时起到缓冲作用，避免金属基体直接磕碰产生变形。实际使用时，该支架可在-20℃到80℃的工作环境下长期稳定运行，铰接部位的配合面粗糙度控制在Ra1.6，能有效减少铰接转动时的磨损，延长构件的维护周期。
