160mm固定型重载弹性橡胶脚轮结构

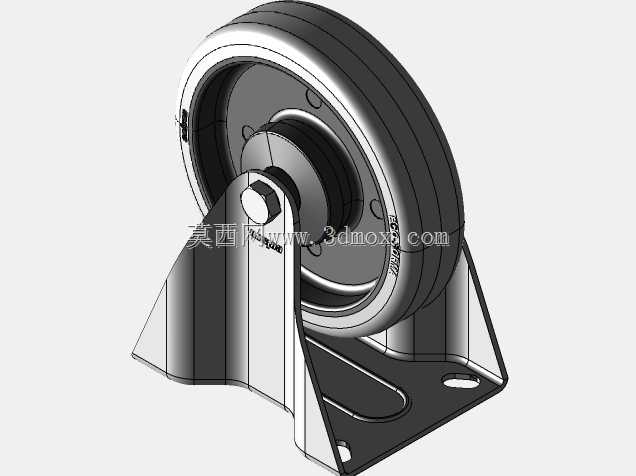

　　这款固定型脚轮的三维结构，核心适配车间周转工装、中型仓储货架、固定式工业操作台、轻型输送线接驳工位等需要定向行走的场景，单轮额定承载可达200kg，轮体直径设定为160mm，轮面采用灰色弹性橡胶材质，在环氧地坪、水磨石地面、普通水泥地面行走时，能有效缓冲路面微小凸起带来的振动，避免拖动过程中产生过大噪音，同时不会在常规工业地坪表面留下轮印，适配多数生产车间的地面防护要求。轮芯采用硬质PE材质注塑成型，兼顾结构强度与自身重量控制，轮毂处集成精密转动副，滚动阻力小，长期满载拖动下不易出现卡滞、偏磨问题。配套的安装支架为钢板冲压成型后做表面防锈处理，支架采用定向固定结构，无转向回转机构，安装后行走方向固定，适合需要直线往返移动的设备工位，

　　能避免万向脚轮在定向移动时出现的摆晃、跑偏问题。支架的安装底板开有标准长圆形安装孔，可适配一定范围内的安装孔距偏差，降低设备底座的加工精度要求，安装时通过螺栓穿过底板孔位与设备底座锁紧即可完成装配，无需额外加工定制连接结构。设计过程中优先考虑了满载工况下的结构强度，支架的弯折处做了加强筋结构处理，轮轴与支架的连接位置采用铆接固定，避免长期受载后出现轴孔松动、轮体偏移的问题。轮面的橡胶材质邵氏硬度控制在合理区间，既保证足够的承载能力，不会在满载时出现过大的压缩变形，又能提供足够的抓地力，在轻微坡度的地面上也能稳定停靠，配合设备自带的制动结构即可实现可靠驻停。从安装边界来看，轮体中心到安装底板底面的高度经过精准核算，

　　安装后设备底面距离地面的预留高度足够通过车间常见的地面接缝、电缆线槽盖板等微小障碍，不会出现底板刮蹭地面的问题。固定支架的侧向宽度经过优化，不会突出设备底座的安装轮廓，避免多台设备并排摆放时出现脚轮互相干涉的情况，适合密集排布的生产工位使用。轮体的转动部位预留了润滑维护空间，长期使用后可补充润滑脂延长使用寿命，橡胶轮面磨损后也可单独更换轮体，降低后期维护成本。
