北海石油平台10吨级离岸绞车结构设计

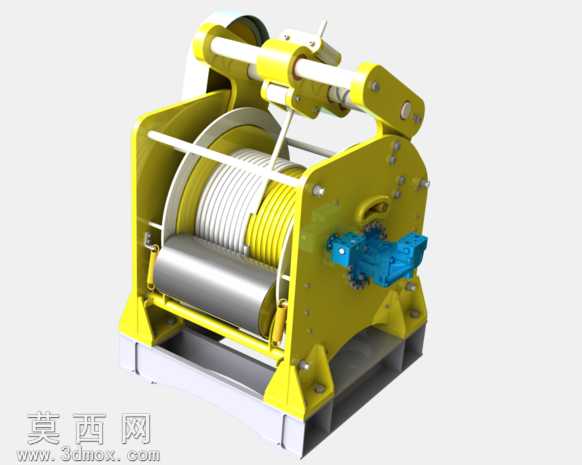

本模型为适配北海石油钻井平台作业需求设计的10吨级离岸绞车，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循海洋工程设备的防腐、重载、高可靠性设计准则，对每一处结构细节都做了工程化还原。模型渲染阶段采用了工业级写实材质方案：主体承载机架采用亮黄色海洋工程专用防护漆材质，还原了漆面的细微颗粒质感与金属基底的反光特性；卷筒部位的钢丝绳采用多股绞合金属材质，逐圈还原了钢丝绳缠绕的排布逻辑，绳体表面做了镀锌层的哑光金属质感处理；侧边的传动减速模块采用蓝色工程漆面材质，清晰区分传动部件与承载结构，底部安装基座采用灰白色防滑耐磨涂层材质，还原了平台安装基座的防滑纹理与厚重金属质感。结构设计上，该绞车采用双侧板对称承载框架结构，机架通过多组高强度螺栓连接形成稳定的承载腔体，卷筒组件集成了主卷筒与排绳导向机构，可在10吨额定载荷下实现稳定的绳索收放，避免海洋风浪工况下的乱绳、咬绳问题；侧边配置的齿轮传动组与驱动单元做了模块化设计，可适配平台的液压或电动驱动接口，机架上预留的吊装孔、安装定位孔完全符合海洋平台设备的安装规范，底部基座设置了多组减震安装位，可抵消平台作业时的振动冲击。设计过程中充分考虑北海海域的高盐雾、强风浪作业环境，所有外露结构件均做了圆角过渡处理避免应力集中，传动部位设置了防护结构阻挡盐雾侵蚀，排绳机构采用随动式设计，可随卷筒转动自动调整导绳位置，保证大载荷收放过程中绳索始终对齐卷筒中心，大幅提升设备在离岸作业场景下的运行稳定性与使用寿命，模型完整还原了设备的装配关系，可直接用于工程方案展示、结构校核与教学演示场景。
