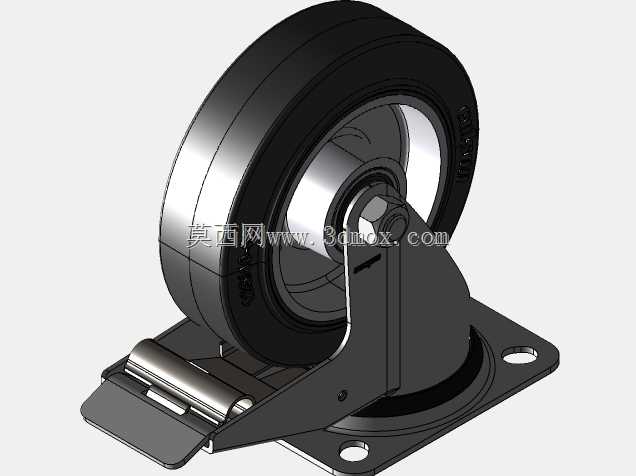

125mm铝芯橡胶带刹万向脚轮结构

　　这款带制动的万向脚轮，轮径设定为125mm，单轮额定负载能力150kg，适配多数中小型工业设备、仓储周转车、工装台架的移动支撑需求，在车间工位器具、物流转运推车、轻型自动化设备机架的移动场景中十分常见，能兼顾移动灵活性与驻停稳定性。轮体采用铝轮毂搭配天然黑色橡胶胎面的组合，铝制轮毂的结构强度远高于普通塑料轮毂，在长期交变载荷下不易出现开裂变形问题，橡胶胎面硬度控制在65-67邵氏A区间，滚动过程中能有效吸收地面微小凸起带来的震动，对环氧地坪、瓷砖地面等常见工业地面不会造成硬划伤，同时滚动阻力小，推行时噪音低，适合对静音有要求的车间作业环境。支架部分采用旋转头结构搭配全锁止制动器，旋转头内置的回转结构可实现360度水平方向转动，

　　转向时无卡滞，转向力矩适中，推行过程中不会出现方向跑偏的问题；全锁制动器采用踏板式操作结构，踩下制动踏板后，可同时锁止轮体转动与支架回转自由度，驻停后设备不会出现滑移、转向偏移的问题，踏板的踩踏行程与触发力度经过匹配设计，操作人员用脚即可轻松完成锁止与解锁操作，无需弯腰手动操作，符合车间作业的人机交互需求。安装端采用方形四孔法兰安装结构，安装孔位的孔距与孔径适配常规工业脚轮安装标准，安装时只需通过螺栓将法兰板固定在设备底部的安装面上即可完成装配，安装边界清晰，不需要额外加工定制转接件，替换同规格旧脚轮时适配性强。建模过程中还原了轮体内部轴承、支架铆接结构、制动踏板联动结构的细节，各部件之间的装配间隙符合实际生产的公差要求，制动片与轮面的接触位置、回转结构的配合尺寸都按照实物参数还原，可直接用于设备选型时的装配干涉校验，也可作为脚轮类产品结构设计的参考样本，帮助设计人员快速完成移动支撑部件的方案匹配，减少选型阶段的重复建模工作量。
