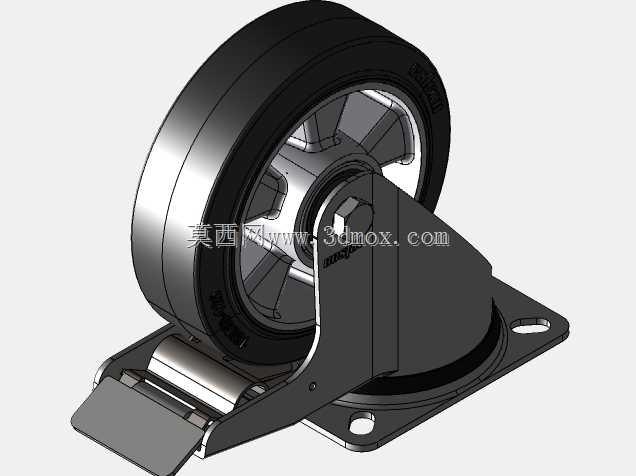

160mm带锁铝芯橡胶万向脚轮结构

　　这款带制动的万向脚轮，核心适配工业场景中需要频繁移位同时要求驻停稳定的设备，常见于车间周转工装车、轻型自动化设备机架、商用移动操作台、仓储拣选台车这类需要兼顾移动灵活性与定位可靠性的载体。轮体直径设定为160mm，这个尺寸在工业脚轮选型中属于中等负载适配规格，单轮额定负载可达350kg，轮面采用天然黑色橡胶材质，邵氏硬度控制在65-67HA区间，既能够在环氧地坪、水泥地面、瓷砖地面等常见工业地面滚动时保持足够的缓冲能力，降低滚动过程中的震动传导，避免设备上搭载的精密元器件受震动影响，同时橡胶材质的抓地性能也能在带刹驻停时提供足够的摩擦力，不会在轻微外力下出现滑移。轮毂采用铝合金材质，相比传统塑料轮毂拥有更高的结构强度，

　　长期承载下不会出现轮毂开裂、形变的问题，同时铝合金的自重更轻，能降低脚轮整体的转动惯量，推行时更加省力。转向结构采用顶部回转支承设计，转盘处预留标准安装孔位，安装板的孔距与外形尺寸适配行业通用的安装标准，不需要额外定制转接板就能直接替换同规格的常规脚轮，降低设备改造成本。制动结构采用总锁设计，触发刹车踏板后，会同时锁止轮体的滚动自由度与转盘的转向自由度，相比仅锁轮面的边刹结构，驻停后不会出现转向偏移的问题，在有轻微坡度的地面使用时稳定性更强。建模过程中完整还原了轮体内部的轴承配合结构、刹车踏板的联动杠杆结构、回转支承的滚珠排布细节，所有配合面的公差都按照实际机加工与装配要求预留，轮面的橡胶纹理、金属件的倒角、

　　安装板的沉孔细节都做了1:1还原，能够直接用于设备的整机装配干涉检查、脚轮选型的结构验证，也可以作为非标脚轮改型设计的基础参考模型。在实际选型应用中，这类脚轮的安装高度需要提前纳入设备整体的高度核算，避免安装后设备整体高度超出设计预期，同时刹车踏板的触发位置需要预留足够的操作空间，方便操作人员脚踩触发，不会被设备底部的其他结构件干涉。轮面的橡胶材质在长期接触油污、切削液的场景下需要提前评估耐腐蚀性，如果是机加工车间使用，可以根据实际工况替换为聚氨酯轮面，但这款铝芯橡胶的配置已经能覆盖绝大多数干燥室内工业场景的使用需求。
