汽车零部件折弯裁切复合冲压模具

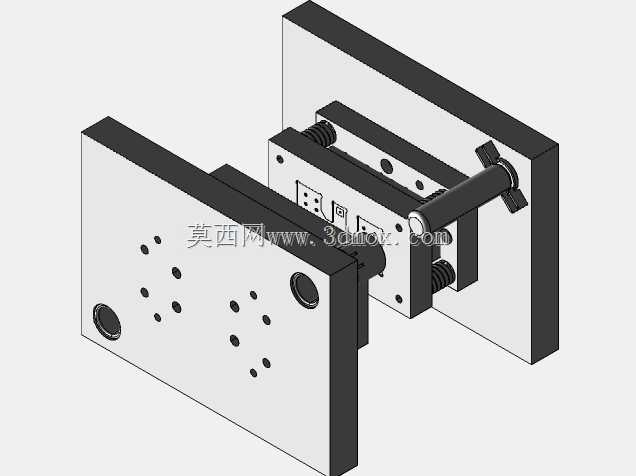

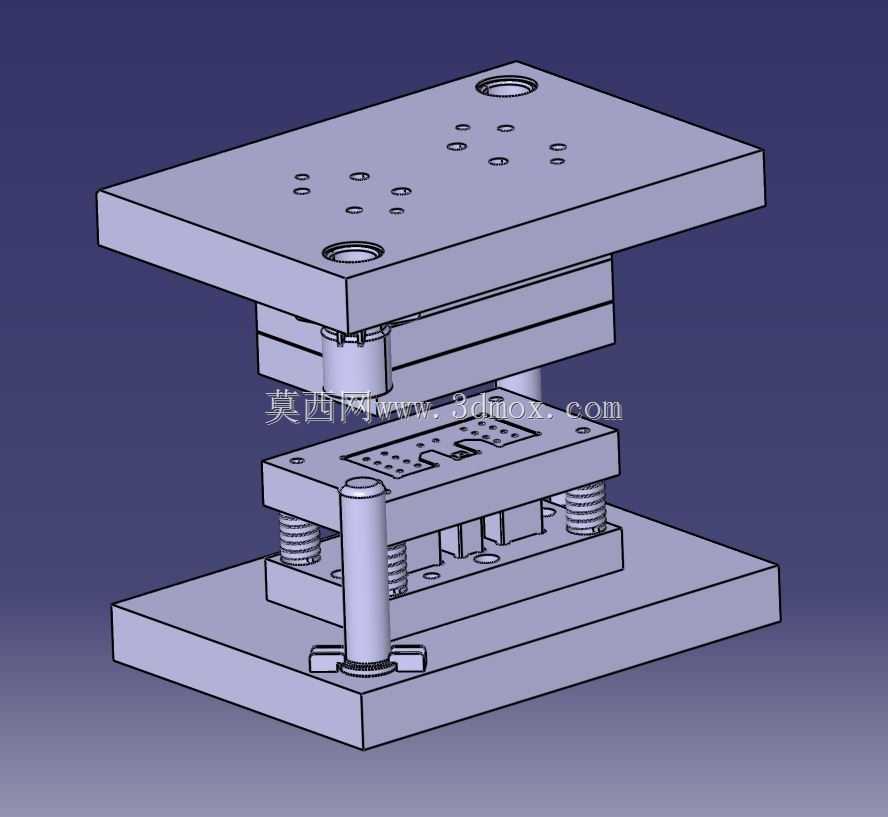

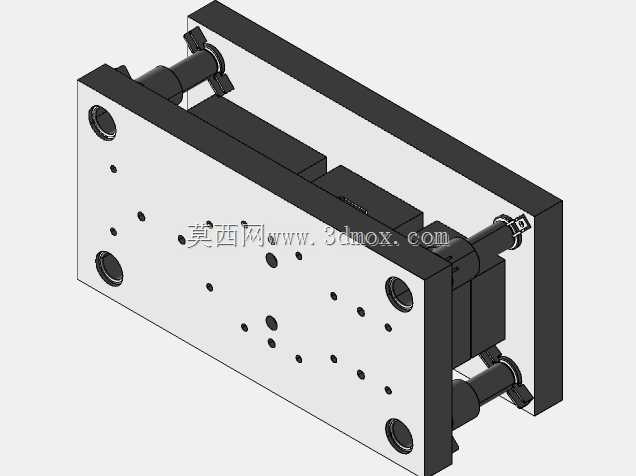

　　这套模具面向汽车车身钣金与结构支架类零件的冲压工序，核心解决薄板料在同一工位完成折弯成型与轮廓裁切的复合加工需求，常见于汽车底盘加强件、座椅支架、安装吊耳这类中小尺寸冲压件的批量生产场景。模具采用上下三板式模架布局，最上层为上模座板，板面预留多组螺栓过孔与定位销孔，既用于和压力机滑块端面装夹固定，也承担凸模、折弯镶块的安装基准功能；下层为下模座板，直接对接压力机工作台面，四角配置导柱导套组件，合模过程中导柱先于凸模进入导套，全程约束上下模的对位精度，避免薄板冲裁过程中出现凸凹模啃刃、错位拉伤的问题。

　　模架中间层依次布置卸料板、成型凹模与冲裁凸模，卸料板四角搭载矩形螺旋弹簧，开模状态下弹簧顶起卸料板，将包覆在凸模上的料带从成型工位剥离，防止带料随上模上行引发工位偏移；折弯工位采用分体式镶块结构，折弯冲头的R角按照钣金料厚的1.2~1.5倍设计，避免折弯位置出现应力集中开裂，裁切刃口采用斜刃布置，冲裁过程中刃口逐步切入板料，相比平刃冲裁可降低30%左右的冲裁力，适配中小吨位压力机的负载边界。

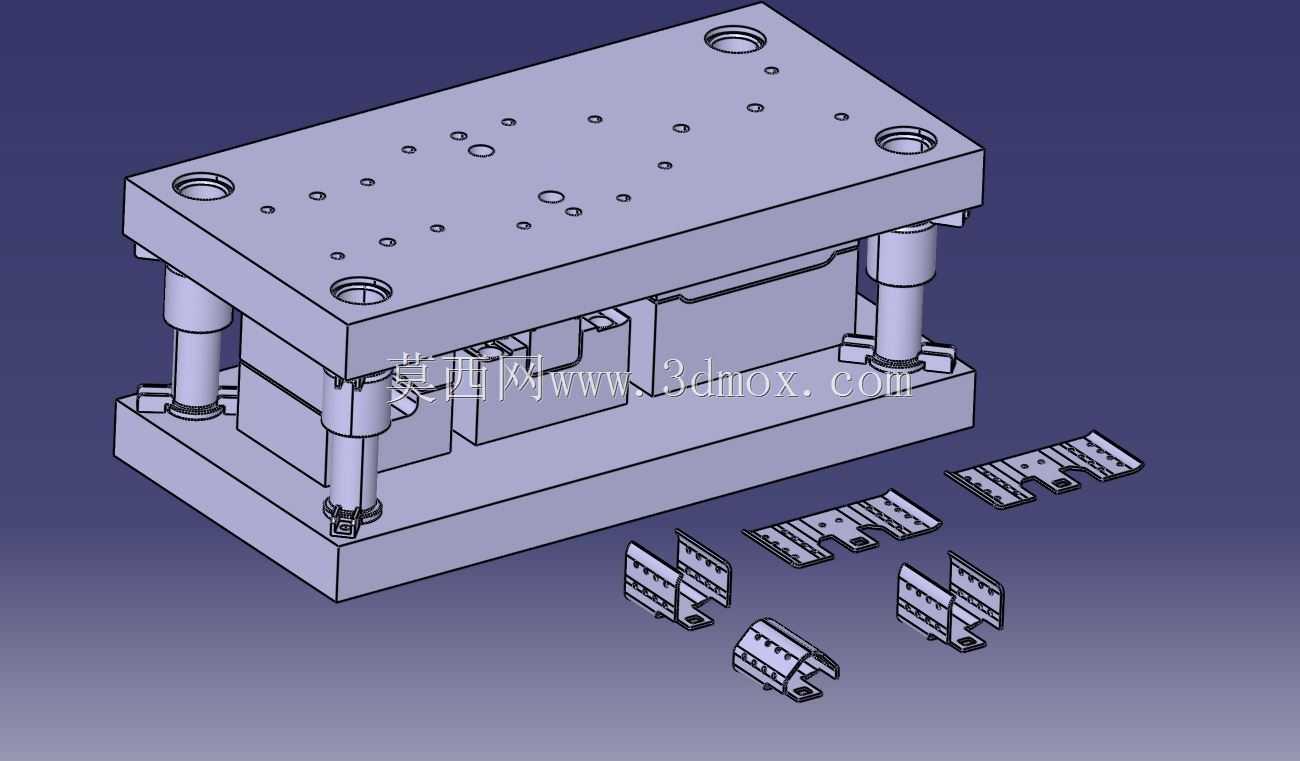

　　整套模具的安装边界完全匹配常规开式压力机的工作台规格，下模座的底面做全平面精加工，无需额外加装垫板即可直接锁紧在工作台T型槽上；上模座的模柄孔与滑块孔同轴度控制在0.02mm以内，装夹时无需反复找正。模具导向组件的行程覆盖压力机滑块的全工作行程，即便滑块出现小幅偏载，导柱也能抵消侧向分力，保证折弯角度的批次一致性。料带的送进定位依靠下模表面布置的定位销与挡料块完成，操作人员或自动送料机将板料沿挡料面推送到位后，压力机下行先通过卸料板压紧料带，随后折弯凸模接触板料完成90度弯折，最后裁切刃口将零件外形从料带上分离，一次冲程即可输出成型完成的工件，省去单工序模多次周转、重复定位的辅助时间。

　　模具的所有成型零件均采用镶块化设计，冲裁刃口磨损后可单独拆卸刃磨，无需整套拆模维修；折弯型腔的工作面做抛光处理，降低钣金流动时的摩擦阻力，避免零件表面出现拉痕。整套结构在保证冲压精度的前提下，尽可能压缩了模架的整体高度，适配车间内多数通用冲压设备的闭合高度参数，无需对设备进行改造即可直接上线投产。
