智能环境监测控制器外壳结构设计

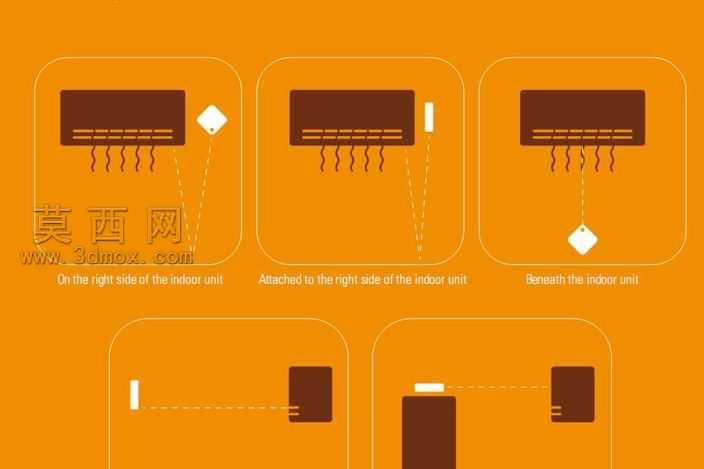

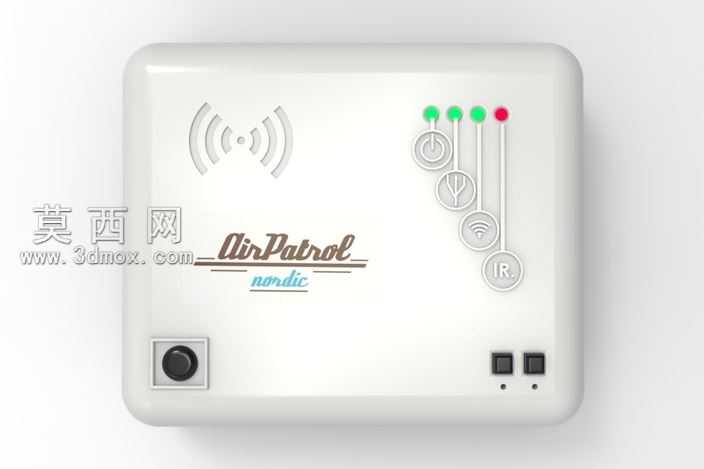

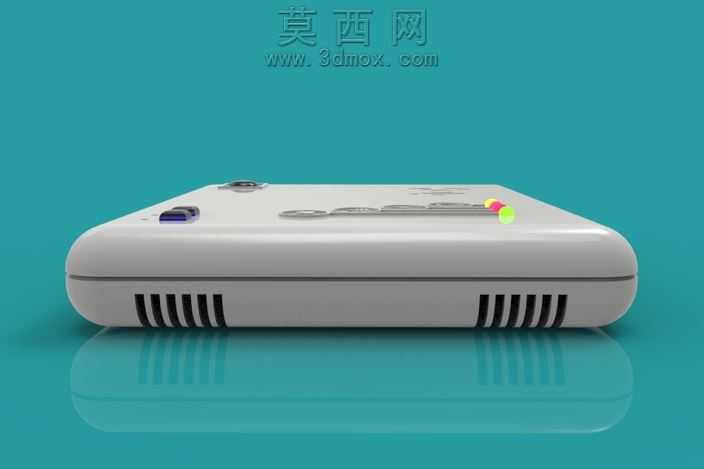

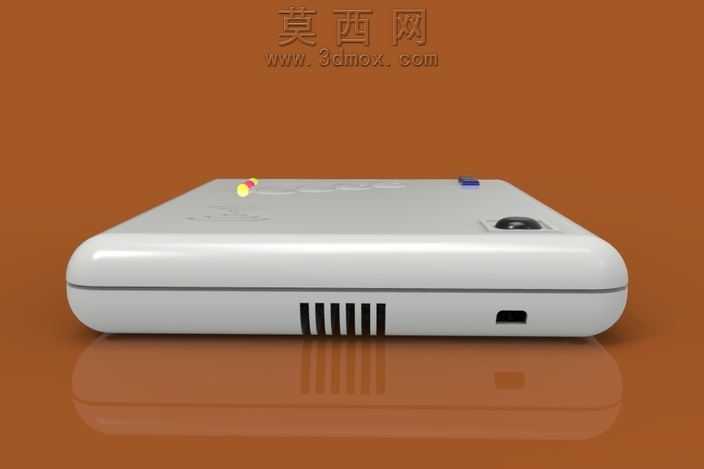

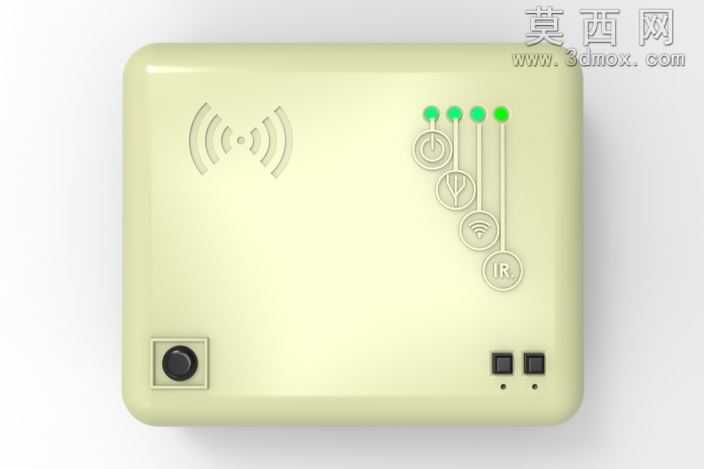

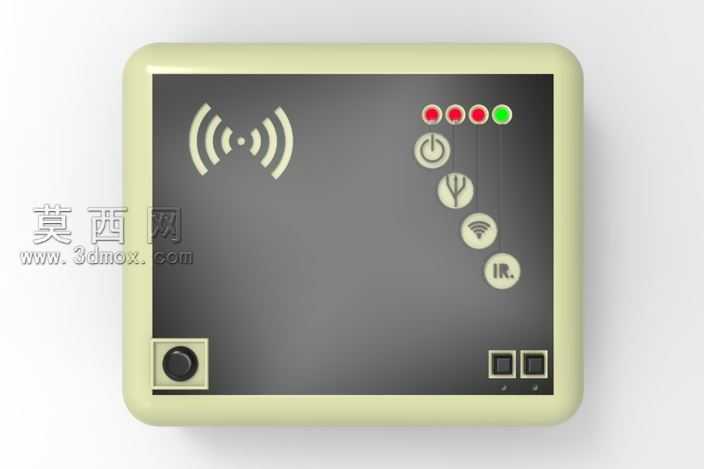

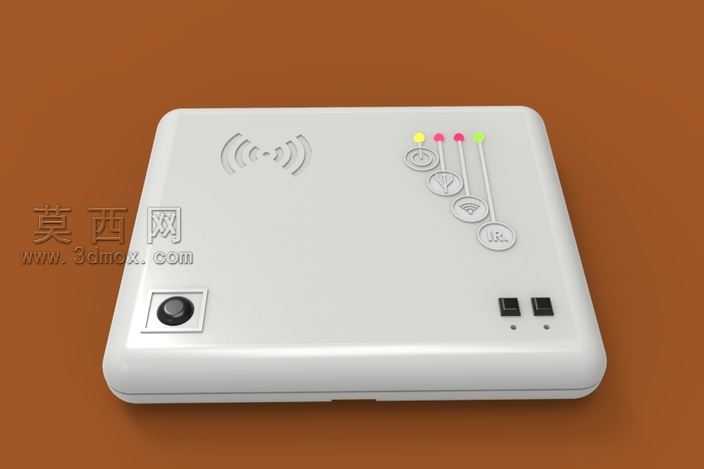

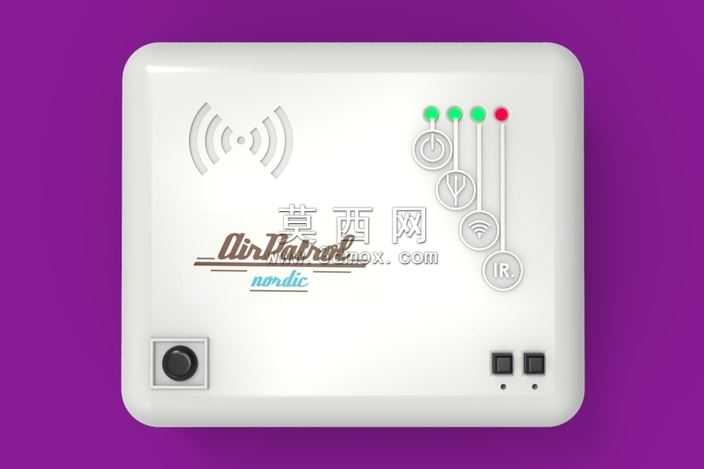

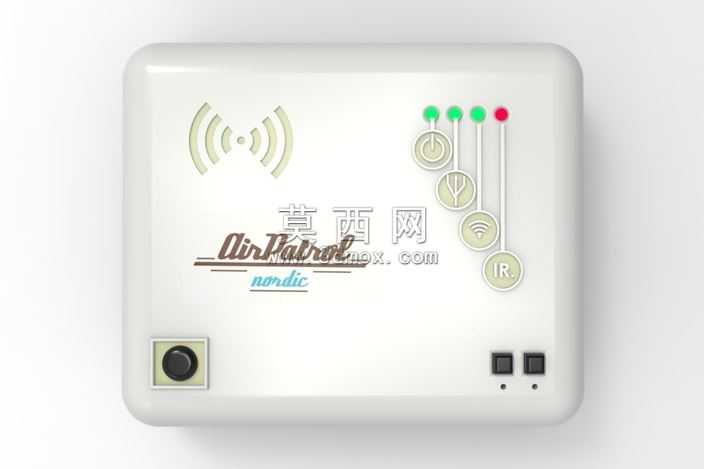

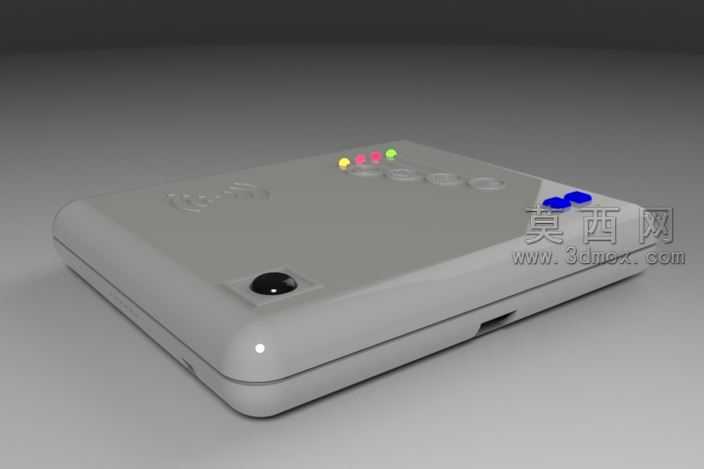

本作品为智能环境控制终端的外壳三维设计方案，建模阶段采用参数化建模逻辑完成整体壳体的曲面构建，首先通过草绘绘制壳体的基础轮廓线，以圆角过渡处理所有边缘棱角，打造一体化的圆润视觉效果，壳体整体采用方正的基础形态搭配弧形收边，既保证内部空间的规整利用率，也兼顾手持或桌面放置的使用手感。建模过程中重点优化了壳体的壁厚参数，将整体壁厚控制在均匀的2.3毫米区间，避免注塑生产时出现缩痕、翘边等工艺缺陷，同时在壳体底部区域设计了阵列式的通风散热格栅，格栅采用等距斜向开槽结构，既保证内部主控板的热量可以快速散出，也能阻挡外界大颗粒灰尘进入壳体内部。材质渲染阶段为壳体赋予哑光ABS工程塑料材质，调整材质的粗糙度参数模拟细腻的磨砂质感，在壳体顶面区域预留了状态指示灯的透光位，渲染时为该区域添加半透明PC材质效果，搭配不同色彩的灯效模拟设备运行、告警等不同状态的视觉反馈。结构设计上充分考虑内部元器件的装配需求，在壳体内部对应主控板的安装位置设计了定位柱与螺丝孔位，采用2-3毫米直径的自攻螺丝柱结构，方便主板的快速固定与后期拆卸维护，同时在壳体侧面对应温湿度传感器、红外传感器的位置预留了精准的开孔，保证传感器的检测精度不受壳体遮挡影响。针对WiFi天线的布局，在壳体内部专门规划了天线放置区域，避免金属元器件对信号造成屏蔽，同时优化了壳体顶部的外观细节，将天线区域与壳体顶面做一体化融合处理，保证外观的整体性。设计过程中经过多轮迭代优化，调整了壳体的弧度比例与开孔位置，在保证结构强度的前提下尽可能压缩壳体的整体体积，让产品更加小巧简约，同时优化了内部的空间布局，为76×76尺寸的主控板预留充足的安装空间，也为后续的功能升级预留了冗余位置，兼顾了生产工艺可行性、装配便捷性与外观美观度的多重需求。
