带底盘户外电气防护外壳结构设计

　　这款带底盘的电气外壳，核心面向户外零散点位的低压电气元件集成安装场景，常见于厂区边角临时配电、户外小型通讯基站供电配套、市政景观照明回路控制这类无法落地建设固定配电房的使用场景，能在无额外土建基座的条件下直接完成落地部署，大幅压缩现场施工的周期与成本。从结构设计逻辑来看，整体采用一体式折弯焊接的钣金成型思路，底部自带的集成底盘并非简单的承托底板，而是做了外翻边的加强结构，既可以在安装时通过底盘预留的固定孔直接与地面膨胀螺栓锁附，也能避免壳体底部直接接触地面，减少雨季地面积水倒灌、土壤潮气侵蚀内部元件的风险，底盘边缘做了轻微的上翘翻边，即便现场地面有少量积水，也不会顺着壳体拼接缝隙渗入内部。

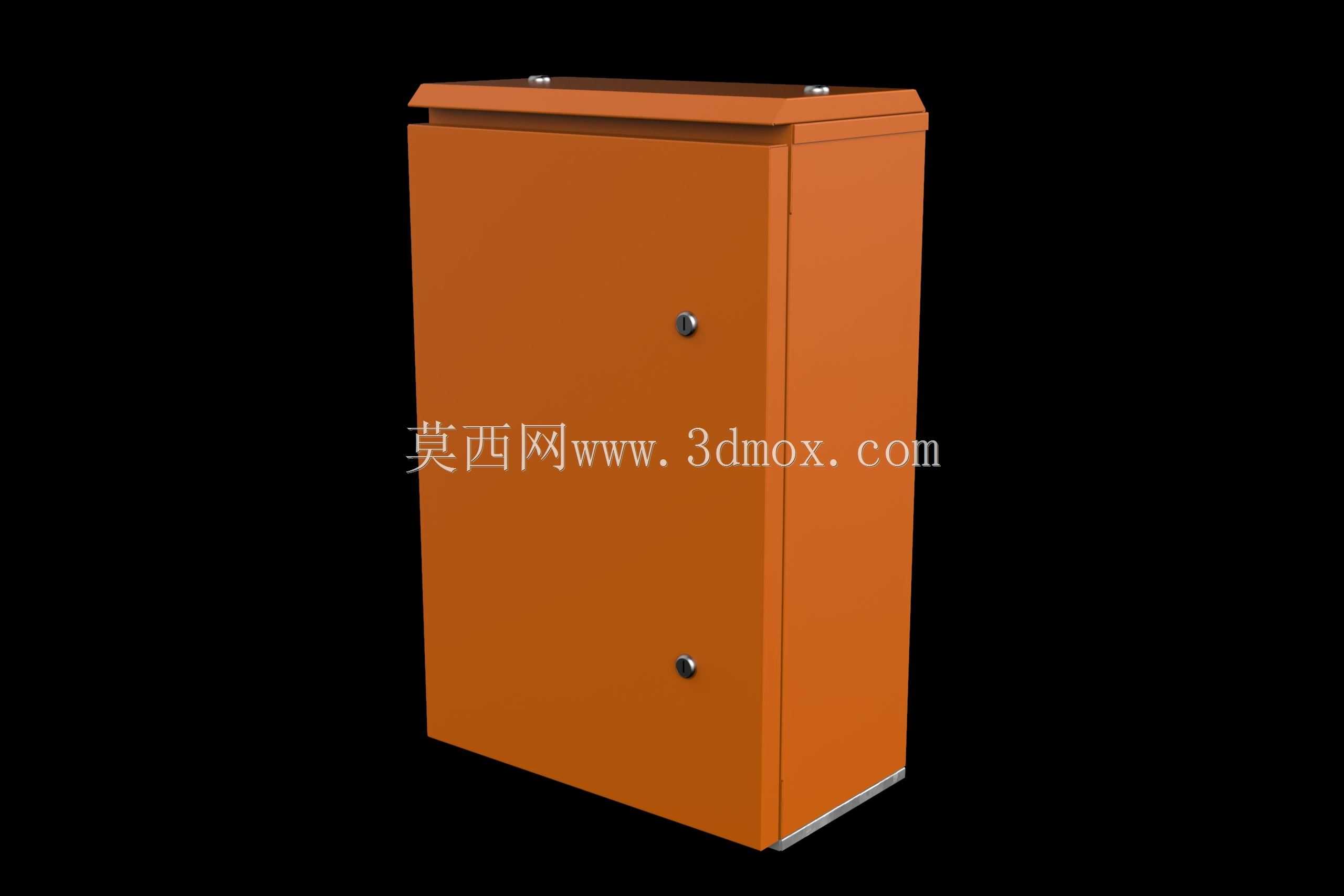

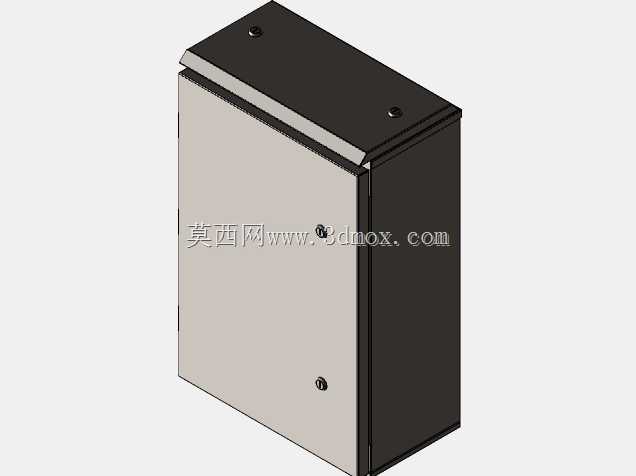

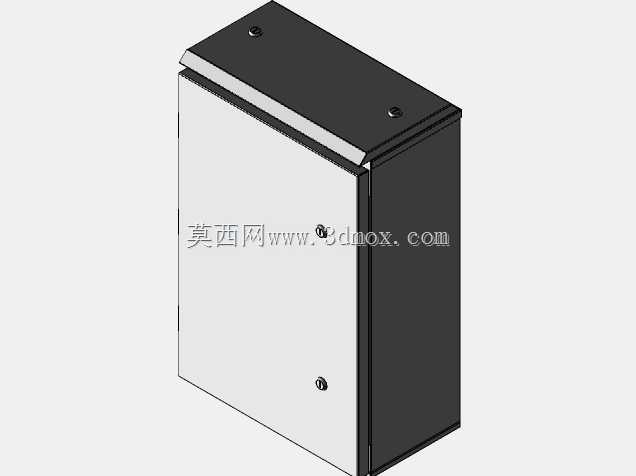

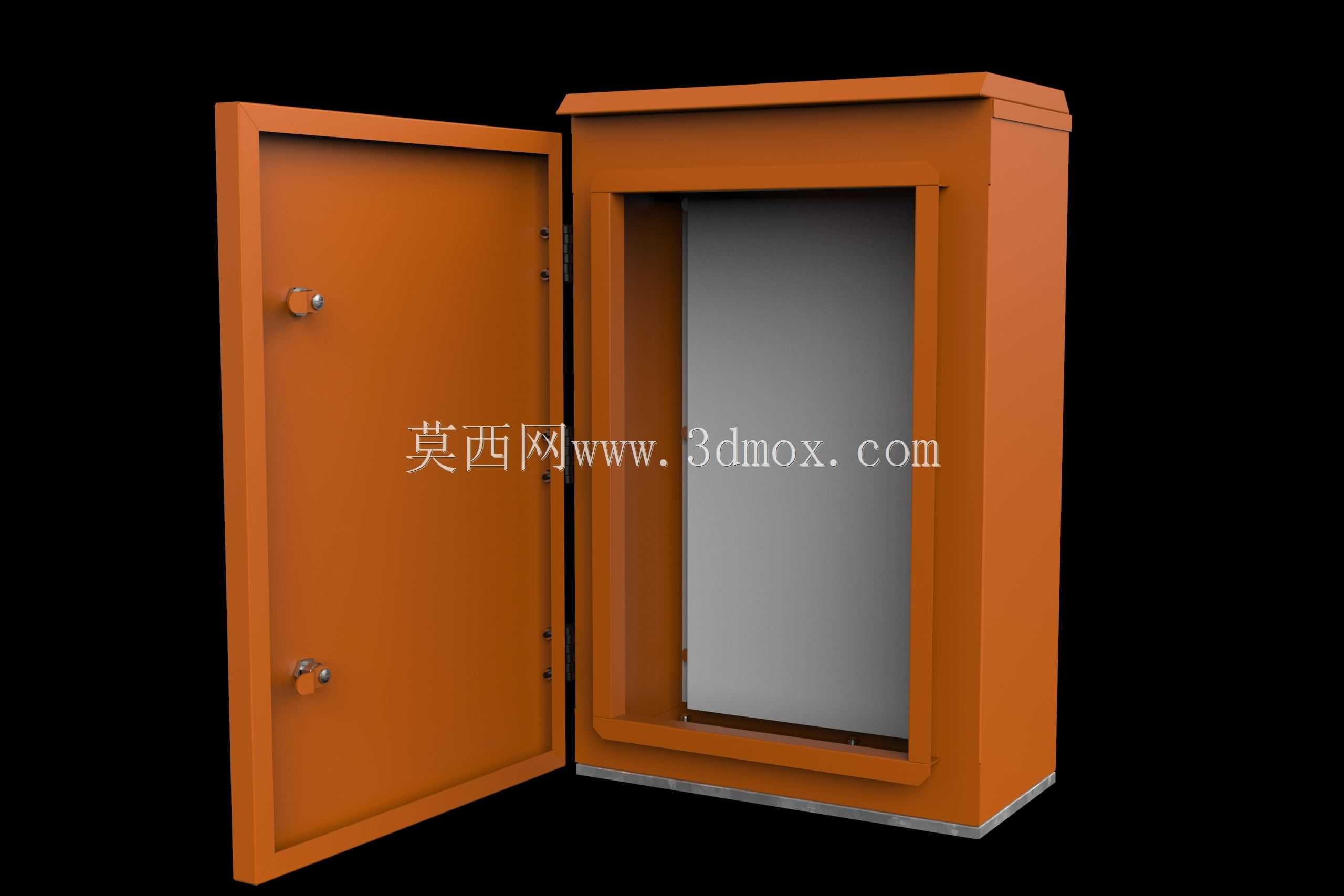

　　单开门的结构设计充分考虑了现场运维的操作空间需求，门体与柜体之间采用暗藏式合页连接，门侧设置的两处锁点位，分别对应门体上下两个受力位置，关闭后能让门体与柜体门框的密封胶条均匀受压，避免单点锁闭带来的缝隙不均、防护等级下降的问题，门体开启角度可以达到120度以上，运维人员在接线、检修元件时不会被门体遮挡操作空间。柜体的内部预留了通用的安装梁固定位，可以根据实际装配需求调整安装梁的上下位置，适配不同尺寸的断路器、端子排、小型通讯模块等元件的安装，柜体侧壁预留了标准化的进线敲落孔，现场布线时可以根据线缆走向选择对应位置开孔，无需额外切割加工。外形尺寸设定为600×400×200的规格，属于紧凑型户外柜体的黄金尺寸区间，

　　宽度600的尺寸可以容纳常规的三相进线开关加三到四个出线回路的元件排布，400的深度不会占用过多的人行通道空间，200的高度搭配底部底盘，整体重心偏低，即便在户外有风的环境下也能保持足够的安装稳定性，不会因为重心过高出现晃动倾斜的问题。柜体顶部做了微倾斜的防雨檐设计，雨水落在顶部后会顺着倾斜面自然流向柜体后侧，不会在顶部积留渗入门缝，所有的拼接焊缝都做了满焊后打磨处理，外表面喷涂户外级防护涂层，能适应户外日晒雨淋的老化环境，长期使用不会出现涂层脱落、壳体锈蚀的问题。在安装边界上，这款外壳不需要提前做混凝土基座，只要现场地面平整，通过底盘四个角的固定孔完成锁附就能投入使用，相比需要基座安装的常规柜体，对现场安装条件的容忍度更高，不管是硬化水泥地面还是夯实的泥土地面搭配膨胀螺栓固定，都能满足安装强度要求，内部的安装空间预留也充分考虑了线缆的弯曲半径，进出线位置预留了足够的线缆冗余空间，不会出现线缆弯折过度影响绝缘性能的问题。
