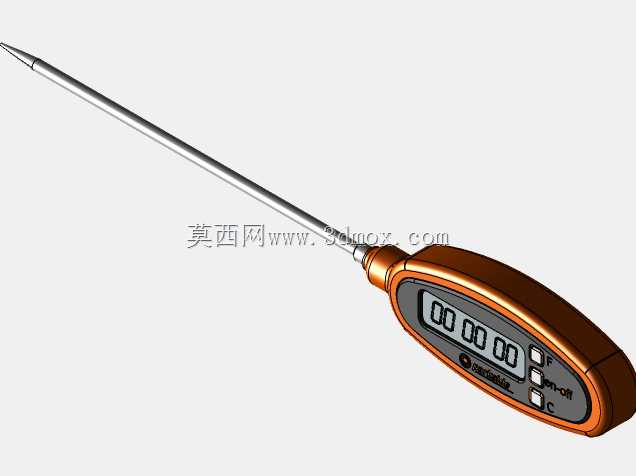

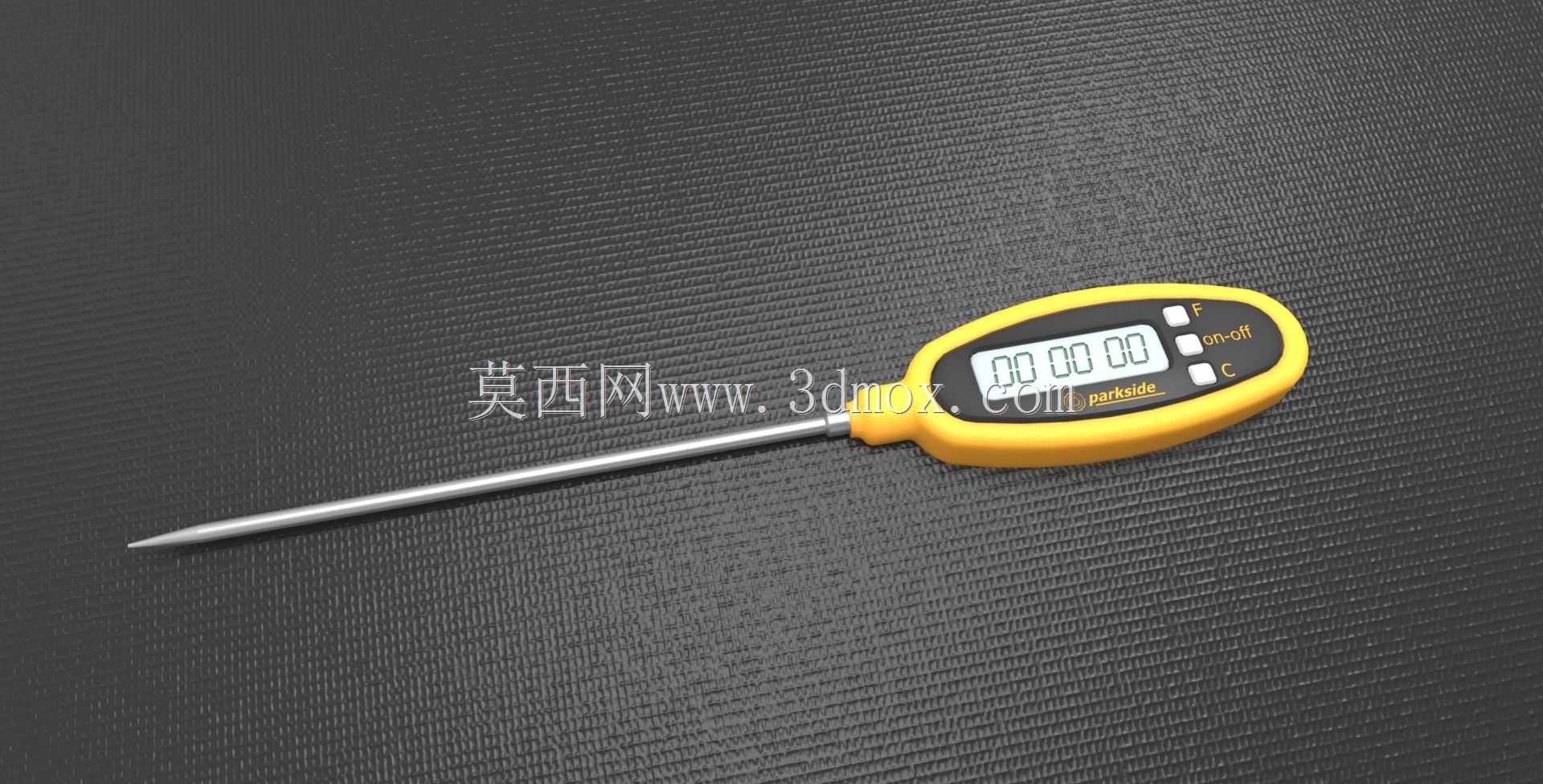

探针式数显测温仪结构三维建模

　　这款探针式数显测温设备的三维建模，完全围绕接触式快速测温的实际作业需求展开结构设计，首先从应用场景来看，这类设备广泛覆盖汽修工况下的驻车档油温检测、食品加工料温核验、化工管路介质测温、暖通管路温度排查等多个领域，不同场景对探针长度、握持手感、防护等级的要求存在差异，建模过程中优先平衡了多场景适配性。从功能特性层面，设备采用细长不锈钢探针作为测温接触端，探针直径控制在3mm左右，长度延伸至120mm，既可以深入狭窄的油液腔、管路缝隙完成检测，又能保证探针自身的结构刚性，避免频繁插拔使用出现弯折变形；握持端采用椭圆流线型的包覆结构，边缘做R3-R5的圆角过渡，单手握持时贴合掌心弧度，长时间作业不易产生握持疲劳，

　　外壳边缘设置的防滑凸棱结构，在沾有少量油污、水渍的工况下也能稳定持握，不会出现滑脱问题。数显区域布置在握持端正面的居中位置，屏幕做下沉0.8mm的嵌入式设计，外围预留1.2mm的密封胶圈安装槽，可满足日常泼溅防护的装配需求，屏幕旁的三个功能按键采用凸起式的硅胶按键结构，按键行程控制在1.2mm，戴薄款劳保手套操作时也能清晰感知按键反馈，不会出现误触、按动无响应的问题。建模过程中对内部结构的装配边界做了完整预留：探针尾部与内部温度传感器的连接位设置了定位卡槽，保证探针与传感元件的同轴度，避免装配偏差导致的测温响应滞后；电池仓布置在握持端尾部，采用旋转卡扣式的仓盖结构，仓盖与壳体的配合面预留0.3mm的密封胶条安装位，

　　更换电池时无需额外工具即可快速开启，同时满足日常使用的防尘防泼溅要求。从整体尺寸来看，设备握持端最大宽度为42mm，整体长度（含探针）控制在210mm，握持端厚度为18mm，可适配常规的工具腰包、工具箱隔层的收纳尺寸，不会因为外形突兀占用过多收纳空间。结构设计上还考虑了跌落防护的需求，握持端的外壳采用软硬胶复合的结构思路，外层软胶包覆层厚度为2mm，在1米高度自由跌落至硬质水泥地面时，可缓冲大部分冲击能量，保护内部的传感元件与显示模块不受损坏，探针根部做了锥形过渡的加强结构，避免探针与壳体连接位置因为侧向受力出现断裂问题。
