可调式仿形测绘轮廓规结构设计

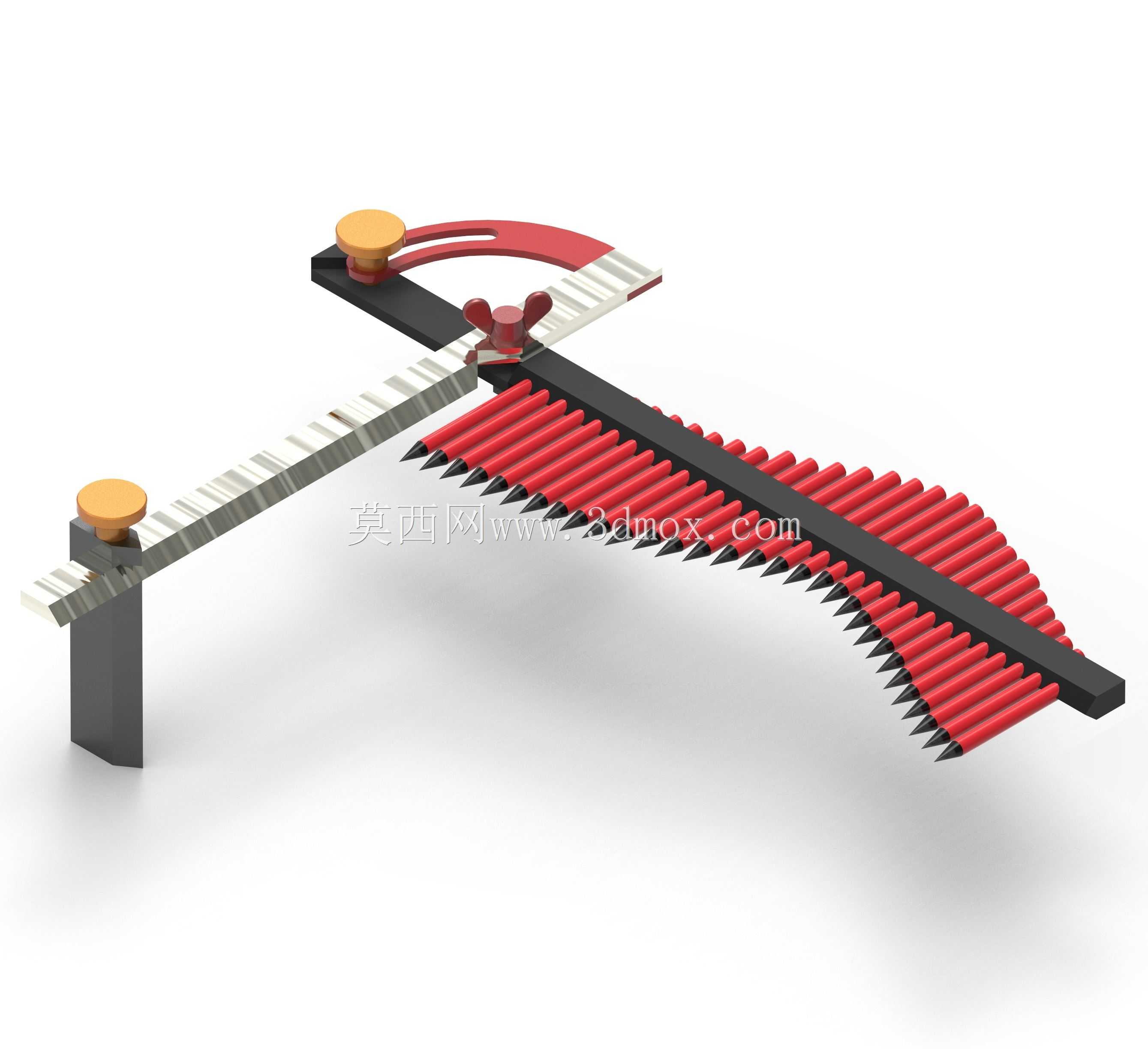

　　在现场修配、异形曲面测绘、木工开料、钣金放样、管件适配等作业场景里，经常会遇到不规则曲面、异形轮廓需要快速复刻的需求，传统靠尺、角尺无法适配连续变化的曲面弧度，拓印法效率低且精度差，轮廓规就是针对这类作业痛点设计的便携式仿形取形工具。这款轮廓规采用双滑杆交叉排布的结构，两组针排分别沿两根垂直布置的滑杆滑动，可同时适配两个正交方向的轮廓取形需求，相比单排针的普通轮廓规，能完成复杂转角、双向曲面的一次性取形，避免多次取形拼接带来的误差。每根测针采用等径圆柱结构，针体与滑架上的导向孔采用小间隙配合，保证测针可沿轴向自由滑动无卡滞，同时不会出现横向晃动，测针端部做了小圆角处理，接触被测工件时不会刮伤工件表面，

　　也能避免测针卡入工件表面的微小凹坑影响取形精度。滑架两端设置了锁紧旋钮，当测针贴合被测轮廓完成取形后，旋紧锁紧旋钮可通过压块压紧所有测针，固定当前轮廓形态，方便将轮廓转移到待加工工件上划线，不会因为移动过程中测针滑移导致轮廓失真。两个滑杆的端部设置了定位挡块，取形时可将挡块贴紧工件的基准面，保证取形的位置基准统一，避免取形偏移。测针的有效伸缩行程覆盖了日常作业中常见的曲面落差范围，可满足大部分常规异形轮廓的取形需求，整体结构紧凑，握持端做了贴合手型的弧度处理，现场作业时单手握持即可完成操作，不需要额外辅助固定。设计时对测针的排布密度做了平衡，针距控制在合理范围，既保证了轮廓还原的精度，不会因为针距过大丢失小尺寸的轮廓细节，

　　也避免了针距过小导致测针数量过多、滑动阻力增大的问题，滑架采用轻质高强度材质制作，整体重量控制在便携作业可接受的范围，长时间手持作业不会产生明显的负重感。针对现场作业中常见的磕碰场景，滑架的边角做了加厚处理，测针采用耐磨材质制作，反复伸缩滑动也不会出现明显的磨损，保证长期使用后的取形精度。在管件对接、瓷砖切角、汽车钣金修复、木作异形雕花修配、模具型腔初测等场景中，这款轮廓规可快速完成轮廓复刻，减少反复测量比对的时间，降低修配返工率，相比三坐标扫描等专业测绘设备，不需要电源、不需要复杂操作，普通作业人员经过简单熟悉即可上手使用，适合现场快速测绘、小批量修配作业的使用需求。
