带温控结构的小茶匙十六腔注塑模具

　　这套多腔注塑成型结构针对一次性小茶匙类薄壁餐饮耗材的量产需求开发，核心解决小尺寸塑件批量生产时的成型效率、尺寸一致性问题。日常餐饮场景中使用的一次性小茶匙属于典型薄壁小尺寸塑件，单腔模具生产效率极低，无法匹配快消品供应链的大批量供货节奏，因此采用16腔对称排布的型腔布局，单模次即可完成十六件成品的注塑成型，大幅提升单位时间的产出量，降低单件塑件的分摊制造成本。

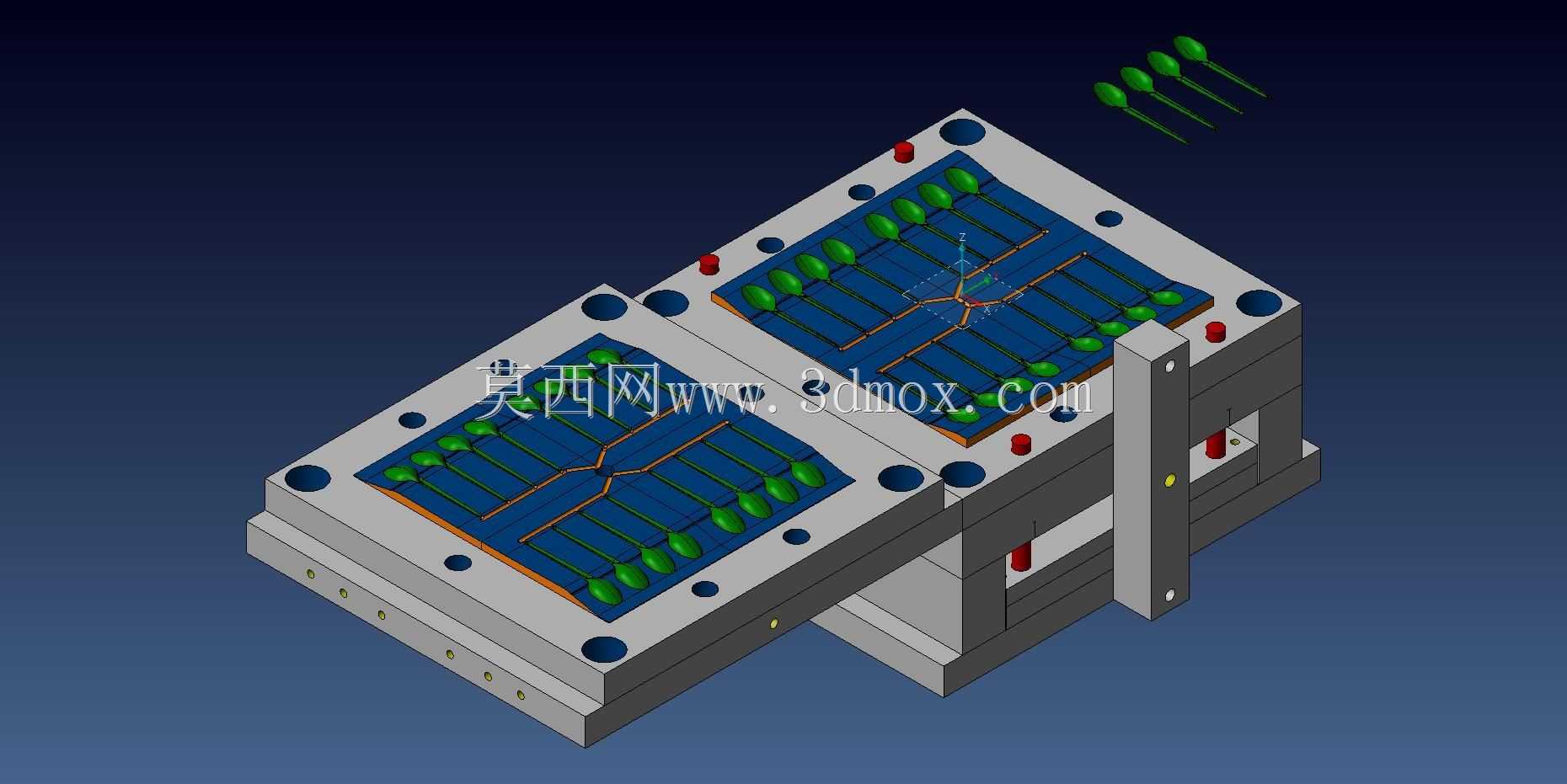

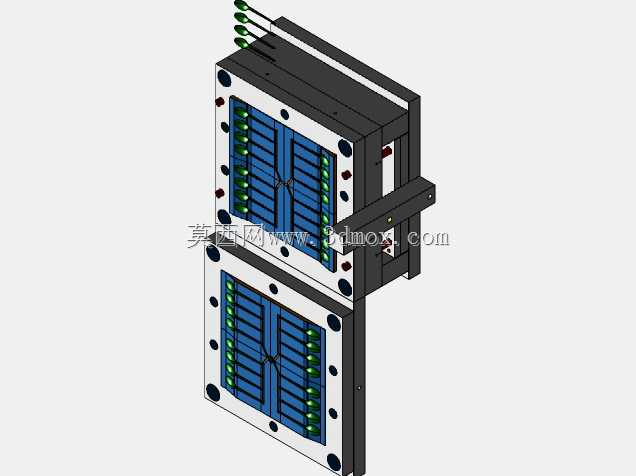

　　整套模具采用标准模架结构，上下模合模定位依靠导柱导套配合保证同轴精度，避免合模错位导致的塑件飞边、缺料缺陷。型腔排布围绕中心进料流道做对称辐射式布局，尽可能缩短每一个型腔到主流道的熔料输送距离，保证熔料在各个型腔内的填充速度、填充压力保持一致，避免不同型腔的塑件出现冷却收缩率差异，保证同批次成型的小茶匙重量、外形尺寸偏差控制在允许公差范围内。流道设计采用平衡式布局，熔料从主流道进入后通过分流道均匀分配至各个型腔浇口，浇口选用侧浇口形式，开模后浇口凝料与塑件的分离难度低，后续修剪工序的工作量小，适配大批量生产的后处理节奏。

　　模具自带的温控流道结构是这套设计的核心功能部分，在型腔板、型芯板内部加工有循环温控介质通道，可根据注塑原料的熔融特性通入恒温循环介质，精准控制模腔表面的温度分布。对于PP、PS这类常用于餐饮小勺生产的热塑性塑料，模温的均匀性直接影响塑件的表面光洁度、成型内应力大小，温控通道沿着型腔排布轨迹做环绕式布置，保证每个型腔周边的模温偏差不超过2℃，避免局部模温过低导致的填充不足、冷斑缺陷，也能防止局部模温过高造成的冷却时间过长、塑件脱模变形问题，同时缩短整体成型周期，提升生产节拍。

　　模具的顶出结构采用均匀分布的顶针布局，顶针位置避开小茶匙的外观面与薄壁受力位置，开模后顶出力均匀作用在塑件的非外观结构区域，避免顶出过程中造成塑件顶白、变形甚至断裂。模具的安装边界适配常规卧式注塑机的装模尺寸，模架周圈的吊装孔、压板槽均按照通用注塑机的装模标准设计，上下模的开模行程预留足够的取件空间，配合机械手自动取件时不会出现结构干涉，可直接接入自动化注塑生产线实现无人化连续生产。整套结构的排气槽开设在型腔末端的分型面上，深度控制在原料溢边值以下，既可以快速排出型腔内的空气避免困气烧焦，也不会产生多余的飞边需要后续处理。
