雷管终端加工用连续冲压成型模具

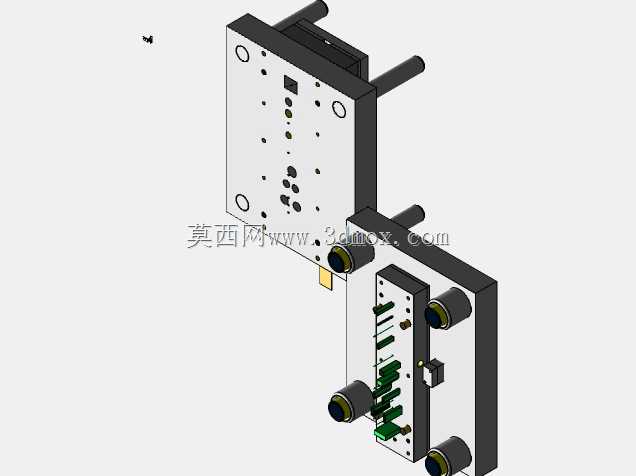

　　这套模具面向民爆器材生产环节的雷管终端零件加工场景，属于典型的多工位连续冲压工装，适配常规开式机械压力机安装使用，可在带料连续送进过程中完成多道冲压工序，无需多次定位装夹，能有效提升薄壁小型金属零件的加工一致性与生产效率。从结构布局来看，模具分为上模、下模两大核心部分，上模通过模柄与压力机滑块连接，下模通过压板固定在压力机工作台面，四角布置的独立导柱导套组件采用滑动配合结构，合模过程中可提供稳定的导向精度，避免上下模错位啃刀口，导柱端部设置的防尘密封结构可减少冲压车间金属粉尘进入配合面，延长导向件使用寿命。下模侧设置的带料导向槽可适配宽度匹配的金属带料自动送进，沿送料方向依次排布冲裁、成型、精整、落料工位，

　　各工位的凸模与凹模采用镶块式设计，易损部位可单独拆卸更换，无需整体报废模架，降低长期生产的维护成本。上模侧的卸料板采用弹性卸料结构，内置矩形弹簧提供均匀卸料力，可在冲压完成后及时箍住带料脱离凸模，避免带料随凸模上行产生变形，同时卸料板上设置的小导柱可在合模前提前插入凹模导向孔，对细小凸模形成二次保护，防止小直径凸模受侧向力发生断裂。模具的安装边界需匹配对应吨位压力机的工作台落料孔尺寸、滑块模柄孔直径以及闭合高度范围，安装时需先调整压力机滑块行程，保证开模状态下带料送进空间足够，合模时凸模进入凹模的深度控制在合理范围，避免刀口过度磨损。实际生产中，这套模具可完成雷管终端零件的外形冲裁、局部压型、端口成型等多道工序，

　　冲压过程中带料通过步距定位钉实现精准送料，每个步距对应一个工位的加工动作，最终工位将成型完成的零件从带料上分离，沿下模落料孔滑入收集盒，带料废料则沿后续导料槽排出模区。设计过程中针对雷管终端零件薄壁、尺寸精度要求高的特点，对成型工位的凸凹模间隙做了针对性调整，冲裁工位间隙按材料厚度的5%-8%选取，成型工位间隙适当放大以减少材料挤压变形，同时在易产生应力集中的模座部位做了圆角过渡处理，避免长期受冲击载荷出现模座开裂问题。
