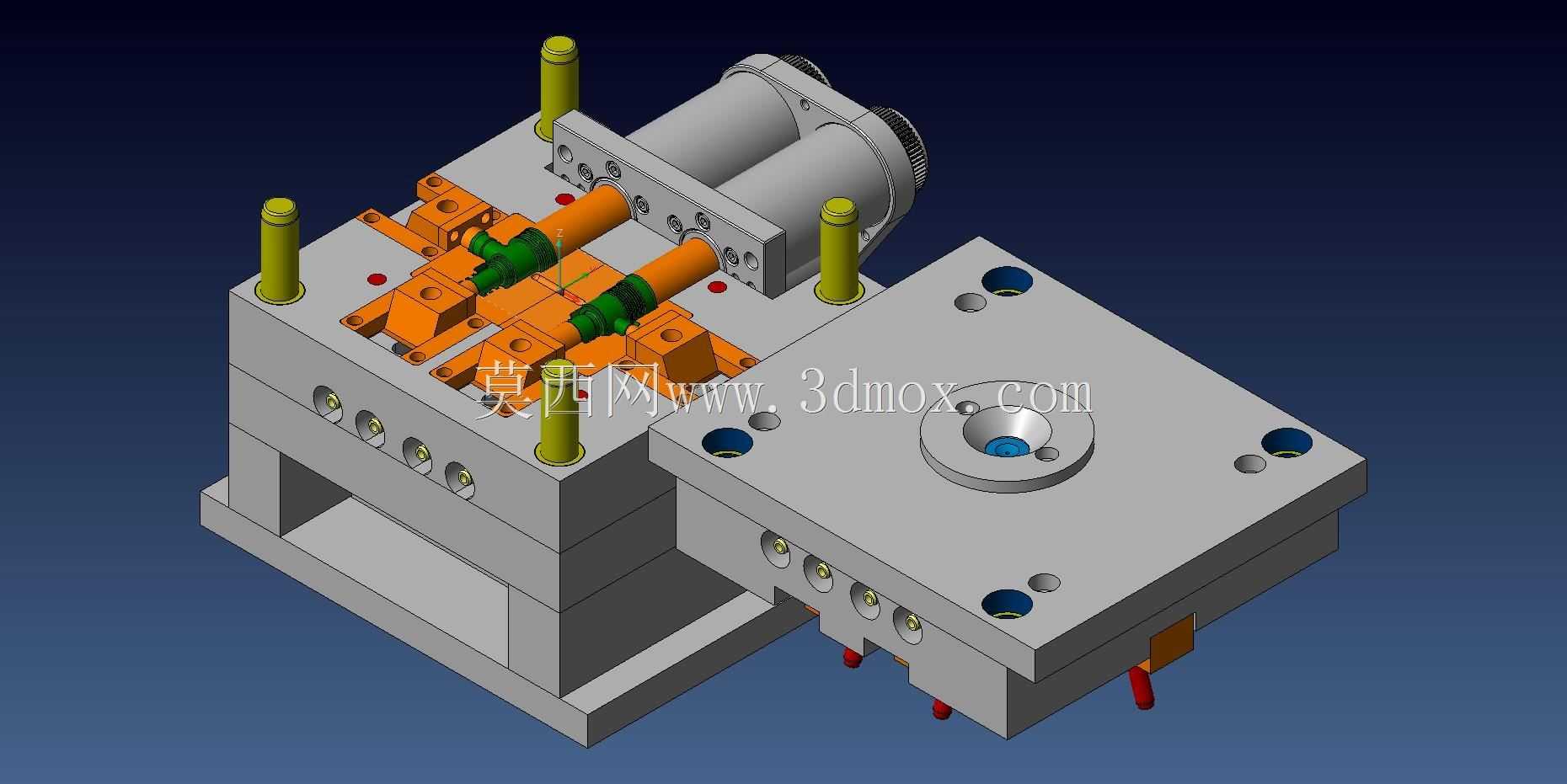

带双拧松结构的1+1型腔间歇泉阀体注塑模具

　　这套模具针对间歇泉阀类零件的批量注塑成型需求开发，核心采用1+1型腔布局，单模次可产出两件成型阀体，适配中小批量的生产排程，在产能与模具制造成本之间取得了合理平衡。日常应用场景覆盖民用供水配件、小型流体控制组件的生产车间，可直接安装在对应吨位的卧式注塑机上完成连续生产，成型后的阀体无需大量后处理即可进入后续装配工序。

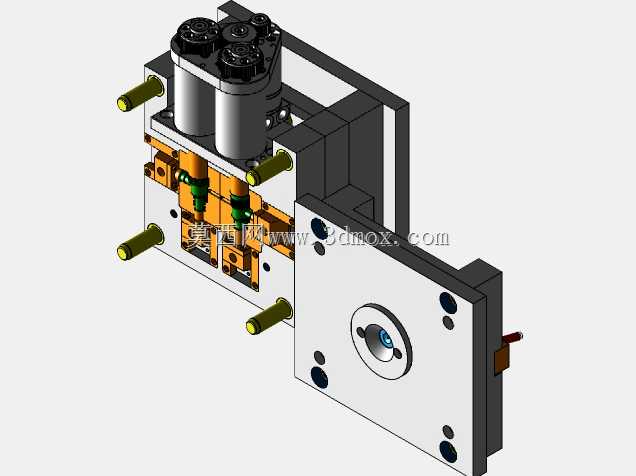

　　模具自带的双拧松装置是核心功能结构，针对阀体零件自带的内螺纹或侧向倒扣结构设计，开模过程中可通过机械传动同步完成两个型腔内零件的螺纹旋退动作，无需额外人工操作或外接辅助抽芯动力，能有效避免强行顶出造成的阀体螺纹损伤、内壁变形等常见成型缺陷，大幅提升成品合格率。整套模具的导向系统采用标准导柱导套配合，导柱分布在模架四角，合模时可精准定位动定模的相对位置，避免长期生产过程中出现型腔错位导致的零件飞边、壁厚不均问题。

　　从设计思路来看，整套结构优先考虑了生产过程中的维护便利性，模架采用标准模胚改制，成型镶件采用分体式设计，若出现局部磨损或改型需求，仅需更换对应镶块即可，无需整体报废模仁，能有效降低后期的维护成本。冷却回路围绕型腔与螺纹型芯均匀分布，可保证成型过程中模温均匀，减少阀体零件的收缩变形，确保成型后零件的尺寸精度满足装配公差要求。

　　安装边界方面，模架的外形尺寸适配常规120-160吨注塑机的拉杆间距，定位圈、浇口套尺寸采用行业通用规格，上机安装时无需额外定制转接法兰；顶出系统采用顶针+推板结合的方式，顶出力分布均匀，可避免薄壁阀体顶出时出现白印、开裂问题。模具的侧向抽芯与拧松动作通过内置的齿轮传动机构实现，动作顺序与注塑机的开模行程联动，无需额外设置控制程序，现场调机时仅需匹配开模行程与顶出行程即可快速投入生产。成型零件的分型面贴合紧密，排气槽开设在熔体最后填充的边缘位置，可有效避免填充过程中出现困气、烧焦等外观缺陷，成型后的阀体外观面无明显熔接痕，可满足外露配件的外观要求。
