Promat系统SK40刀架配套安装座结构

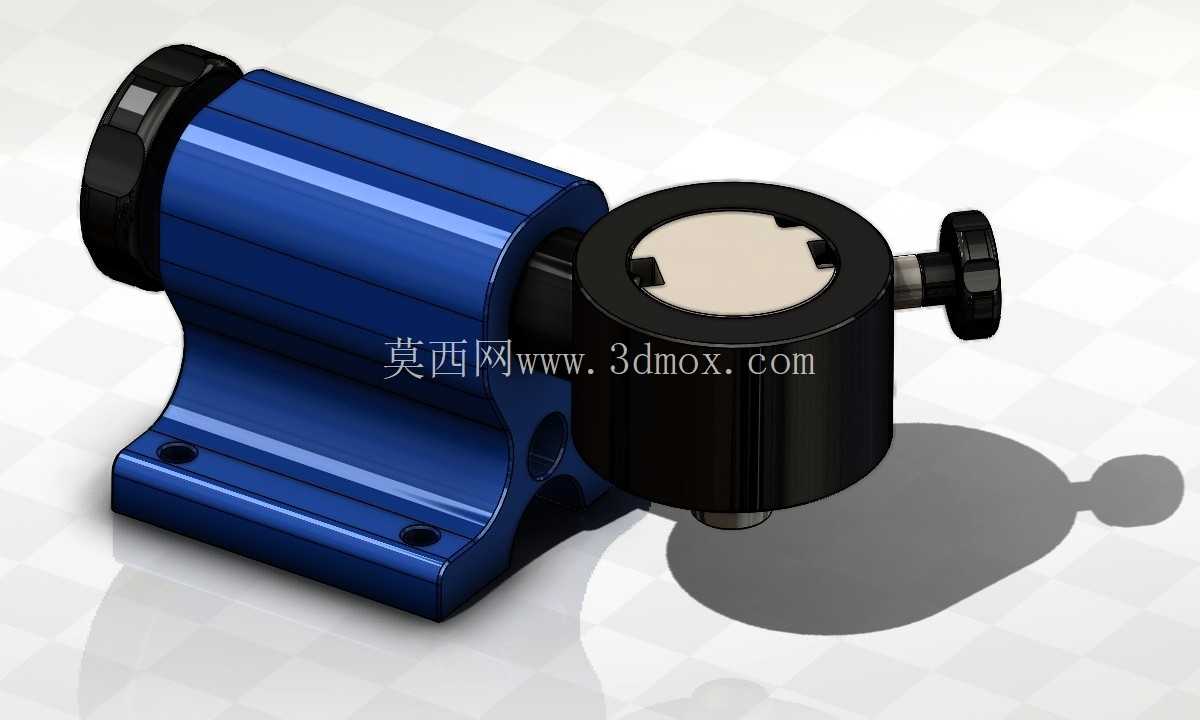

　　这款安装座是适配Promat安装系统的配套承载构件，核心作用是为SK40规格刀架提供稳定的安装基准与定位支撑，常见于立式加工中心、数控铣床的工装拓展工位，也可用于小型非标自动化设备的刀具预调、工位快换场景，解决标准刀架无法直接固定在异形工作台面、需要调整安装高度或拓展接口的实际工程问题。从结构设计来看，主体采用分体式组合结构，蓝色部分为承载基座，底部设置两个对称的沉头安装孔，孔位间距符合常规机床工作台T型槽的通用排布尺寸，安装时可通过内六角螺栓直接固定在工作台面或者过渡板上，基座侧面做了圆弧过渡与加强筋结构，在保证整体刚性的前提下减少了不必要的材料堆砌，降低整体重量的同时避免应力集中。

　　基座与黑色回转调节部分采用同轴配合结构，黑色部分为刀架连接座，上端面设置对称的定位卡槽，卡槽尺寸与SK40刀架的底部定位凸台完全匹配，安装时只需将刀架凸台对准卡槽推入，即可完成周向定位，侧面设置的锁紧旋钮可在刀架调整到所需角度后快速锁止，无需额外工具即可完成角度固定，适配多工位加工时的刀具角度调整需求。设计过程中优先考虑了安装边界的兼容性，基座整体高度控制在常规刀架安装的基准高度范围内，不会出现刀架安装后与机床主轴行程干涉的问题，连接座的回转中心与基座安装面的垂直度公差控制在0.02mm以内，保证刀架安装后刀具定位的重复精度满足加工要求。

　　在实际应用场景中，这类安装座除了用于机床工作台上的刀架固定，还可安装在刀具预调仪上作为刀架的承载底座，完成刀具长度、径向跳动参数的离线预调，减少机床待机调整时间；也可用于实训教学场景中，作为数控刀具装夹实训的配套工装，让学员熟悉SK40刀架的安装、锁紧、调整全流程操作。结构细节上，锁紧旋钮采用滚花设计，手动操作时摩擦力足够，无需借助扳手即可达到足够的锁紧力，避免加工过程中因切削振动导致刀架偏转；连接座底部设置了定位止口，与基座内孔配合时可保证回转过程中的同轴度，长期使用也不会出现偏心晃动的问题；基座表面做了阳极氧化处理，耐磨性能优于普通钢材表面喷漆处理，日常使用中磕碰、切削液腐蚀都不会轻易造成表面损伤，使用寿命更长。

　　安装时需要注意，基座固定前需清理工作台面的切屑与杂物，保证安装面贴合度，锁紧螺栓时需对角均匀施力，避免基座因受力不均产生形变影响定位精度；刀架装入连接座卡槽后，需确认刀架定位面与连接座上端面完全贴合，再锁紧侧面旋钮，避免出现虚装导致加工过程中刀架移位。整体结构没有冗余的复杂构件，所有功能结构都围绕刀架的快速安装、角度调整、稳定承载三个核心需求设计，没有多余的装饰性结构，完全符合工装配件的实用化设计逻辑，对于需要搭建SK40刀架安装工位的设计人员来说，该结构可直接作为参考，根据实际工作台的尺寸调整安装孔位、整体高度即可快速适配不同的使用场景，无需从零开始进行结构设计，能有效缩短工装设计的周期。
