间歇泉阀成型模具结构设计方案

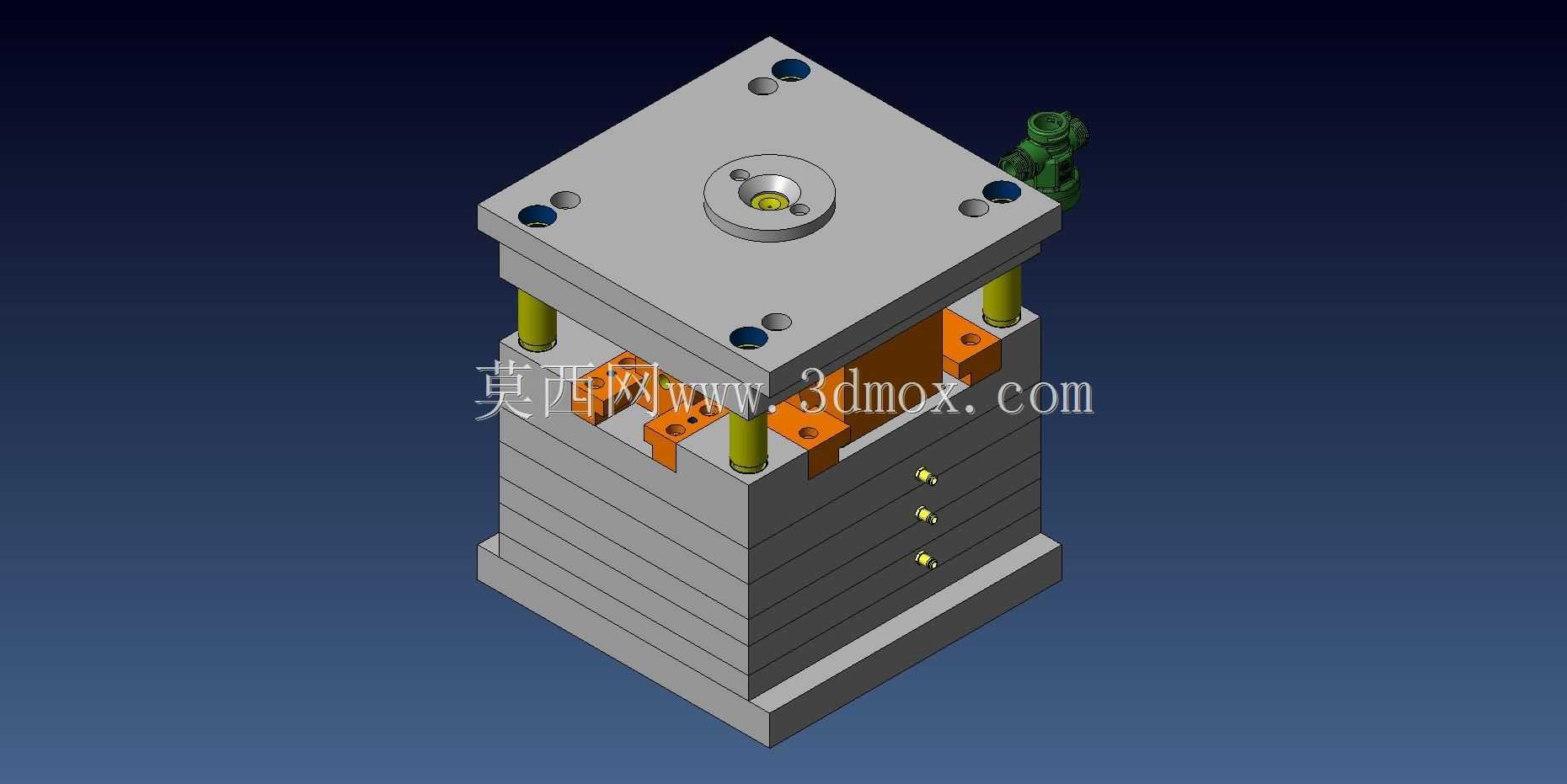

　　这套结构针对间歇泉阀类塑料阀体的批量注塑成型需求开发，适配日常流体控制类塑料配件的量产场景，常见于园林灌溉、小型给排水管路、家用卫浴出水组件的生产环节，可直接匹配160吨级卧式注塑机的安装接口。模架采用标准叠层三板式结构，上下安装板预留的定位圈、码模螺孔完全符合行业通用装夹规范，导柱导套配合间隙控制在0.02mm以内，合模过程中可保证各层模板的同轴度，避免型腔错位导致的阀体壁厚不均问题。

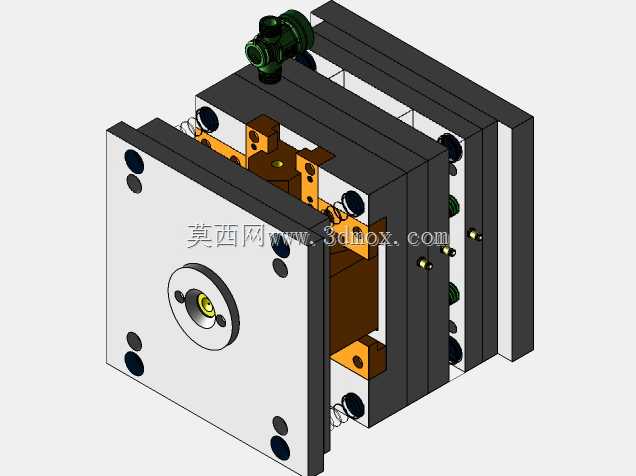

　　核心成型逻辑围绕阀体的复杂内孔与侧凹结构展开，针对阀体侧壁的侧向通槽结构，采用液压缸驱动的抽芯机构，抽芯行程预留15mm安全余量，抽芯动作与开模序列通过机台行程开关触发联锁，避免未抽芯即开模导致的产品拉伤、型芯断裂问题。针对阀体顶部带螺纹的接口结构，没有采用传统的螺纹型芯旋转退出方案，而是选用链条传动配合减速电机作为拧松动力源，链条传动的传动比稳定，多型腔布局下可保证各螺纹型芯的旋转同步性，相比齿轮传动结构，链条传动的容错空间更大，长期生产中出现少量磨损也不会出现卡滞、滑牙问题，可有效降低量产过程中的模具维护频次。

　　模架的导向部件采用铜合金导套配合淬火导柱，合模时的耐磨性能优异，复位杆与弹簧配合保证开模后顶出机构精准回位，避免合模时顶杆与型腔碰撞。冷却水道围绕型腔、型芯均匀排布，进水口与出水口均设置在模架底部操作侧，适配常规注塑车间的水路排布习惯，冷却回路的直径设置为10mm，距型腔壁的距离保持在15-20mm区间，可保证成型过程中型腔各区域温度均匀，将阀体成型周期控制在合理区间，减少产品翘曲、缩痕等成型缺陷。

　　安装边界方面，模架整体长宽尺寸适配机台拉杆间距，最大开模行程满足产品顶出、抽芯、螺纹旋退的总行程需求，顶部定位圈与机台定位孔的配合间隙控制在0.1mm以内，浇口套球面半径与机台喷嘴球面半径匹配，避免射胶过程中出现溢料问题。顶出结构采用顶杆与推板结合的方式，针对阀体的加强筋、柱位等易粘模位置单独布置顶杆，顶出力分布均匀，可避免顶出过程中产品变形、顶白问题。整套结构在设计时充分考虑了量产过程中的拆装维护需求，易损的型芯、镶件均采用单独固定方式，更换时无需拆解整副模架，可有效减少停机维护时间。
