报警光束用多角度可调安装支架结构

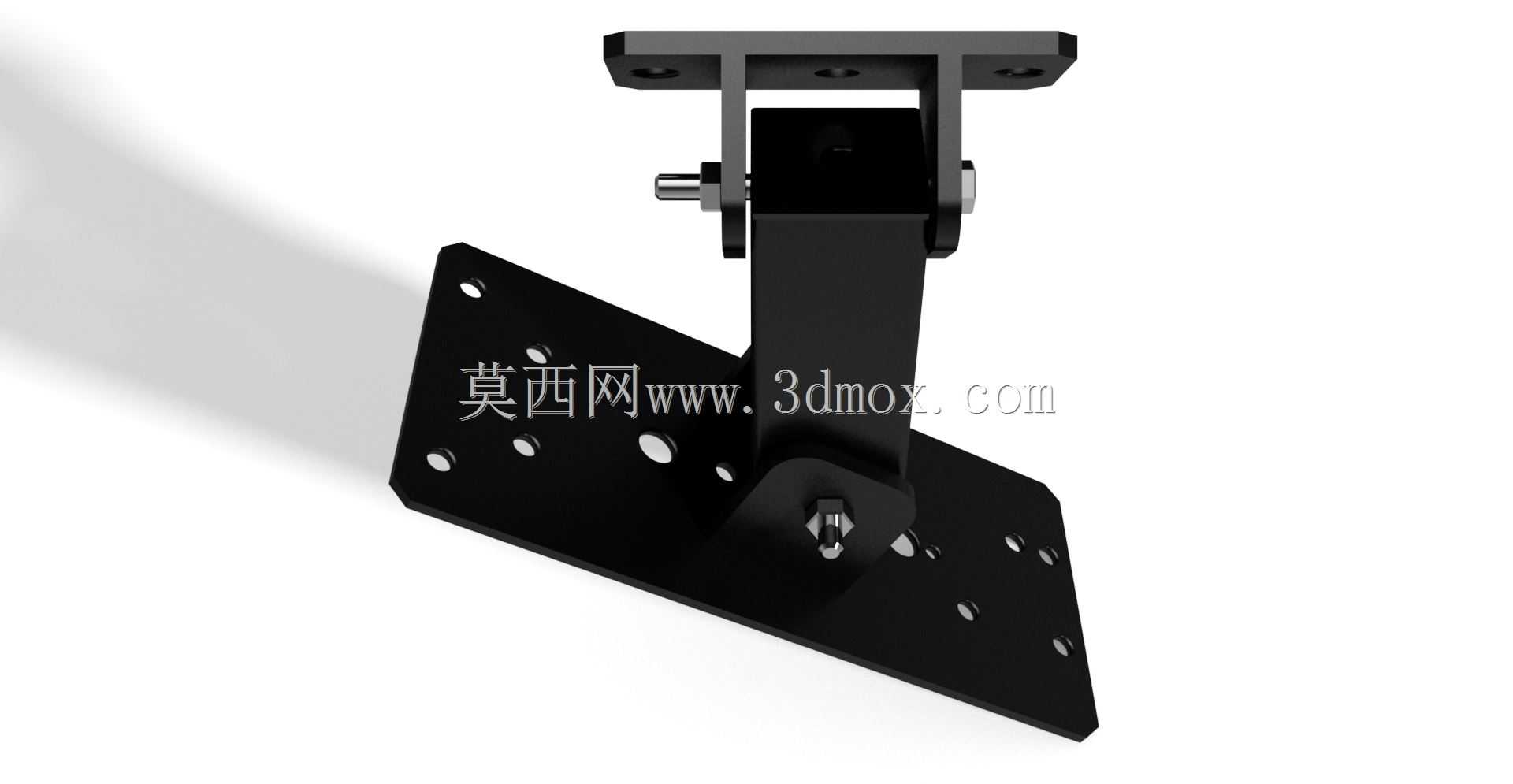

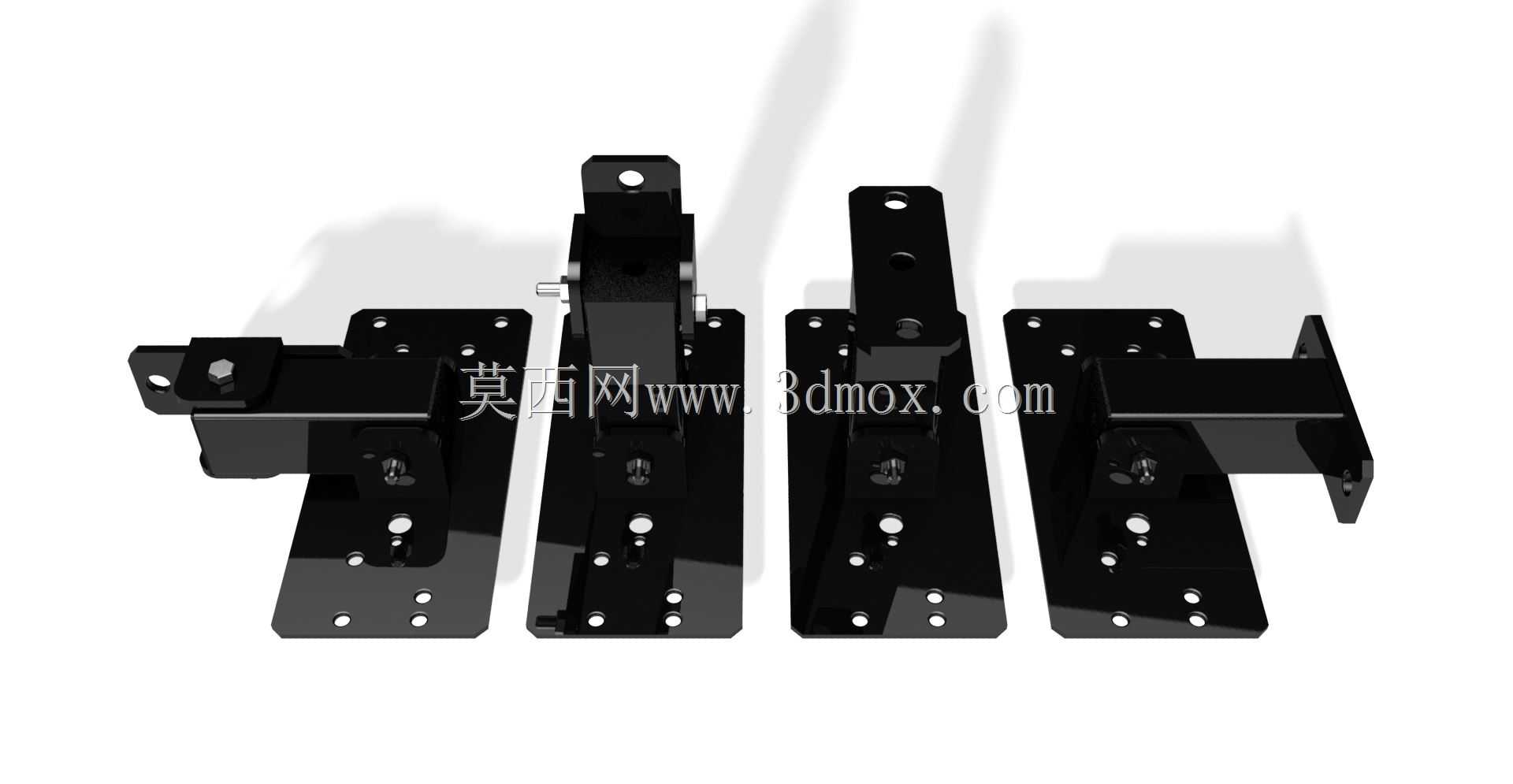

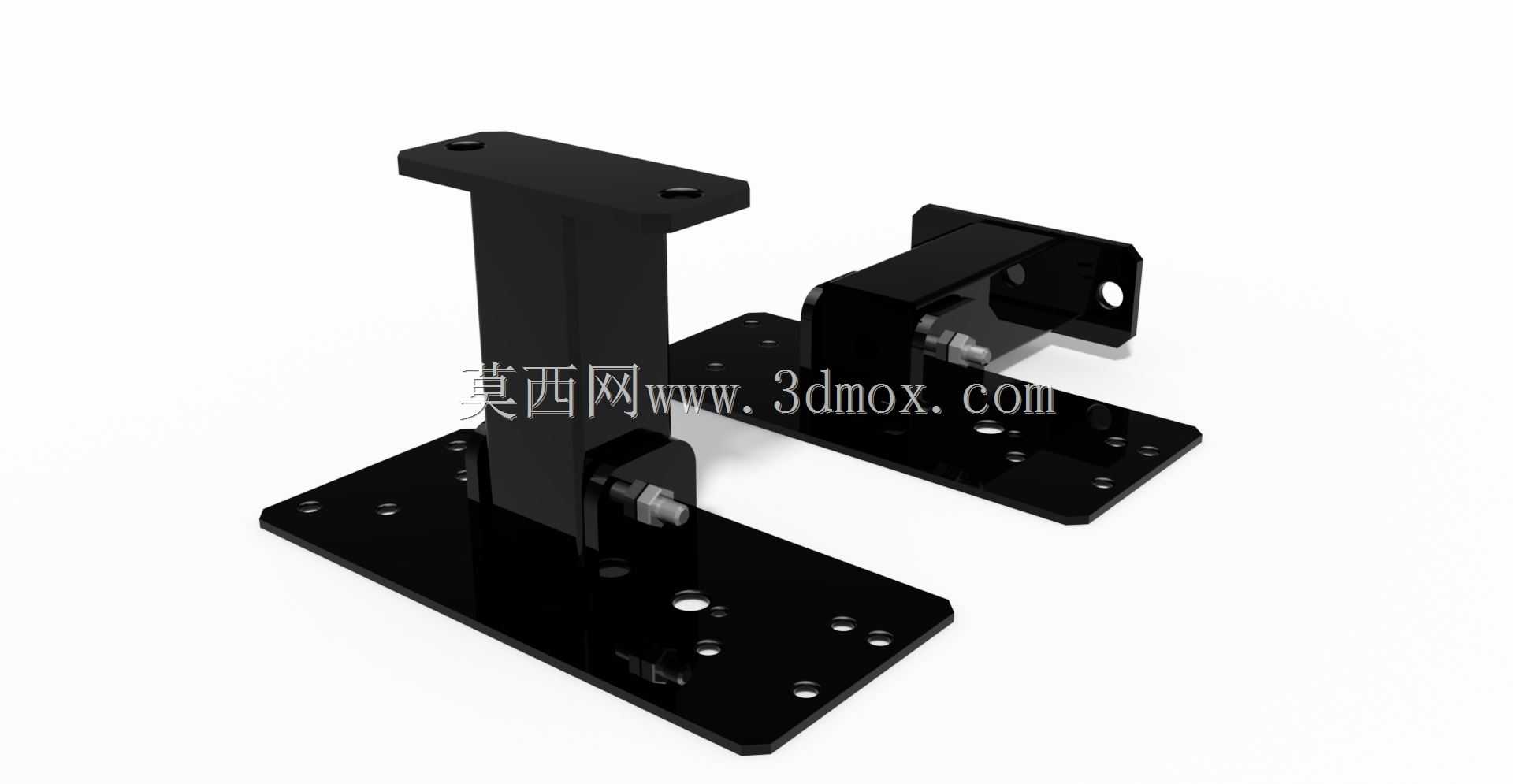

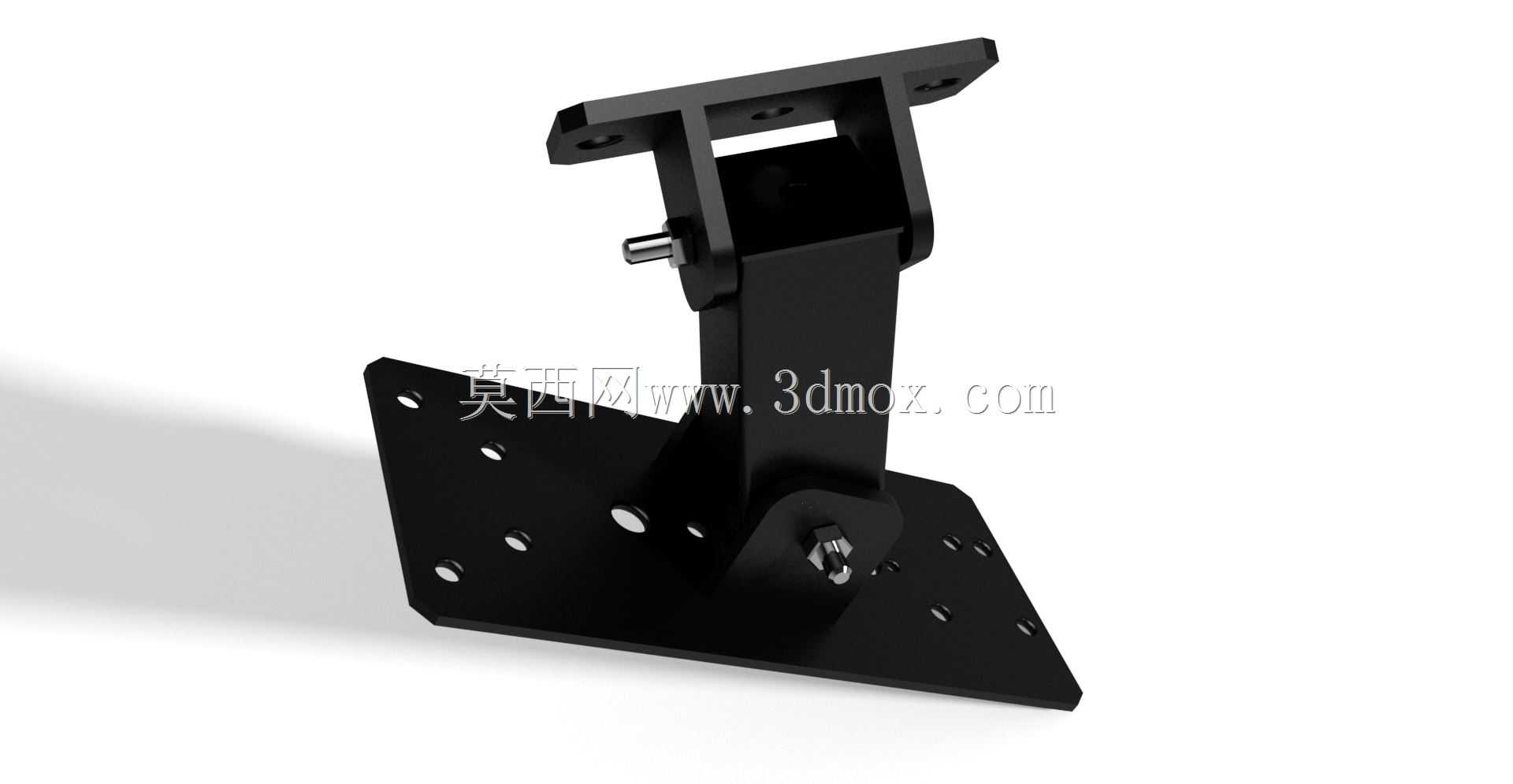

　　在周界安防报警系统的现场布设环节，光束类探测设备的安装定位精度直接决定探测防区的覆盖有效性，这款可调安装支架正是为解决报警光束设备的现场安装对位需求设计的专用固定结构。从实际工程落地的角度看，这类支架需要同时兼顾安装牢固性与角度微调能力，毕竟户外布设场景下，墙体、立杆的安装基面往往存在施工偏差，固定角度的支架很难让光束发射端与接收端精准对正，容易出现探测盲区或者误报问题。这款支架采用分体铰接式结构设计，底部为大面积安装底板，底板上排布了多组不同间距的安装孔位，既可以适配混凝土墙面的膨胀螺栓固定，也能匹配金属立杆的抱箍转接安装，孔位的冗余设计让现场安装时不需要额外打孔适配，能有效降低现场施工的调整工作量。

　　上下两个铰接转动副分别承担水平俯仰与侧向偏转的角度调节功能，铰接位置采用带防松结构的锁紧件，角度调整到位后锁紧即可长期保持姿态稳定，不会因为户外风吹震动出现角度偏移，能适配不同高度差、不同水平偏移量的安装基面，最大调节角度可以覆盖常规周界防区的对位需求，不需要额外加装转接垫片。设计过程中优先考虑了户外使用的结构强度，主体承力部位采用加厚板材折弯成型，铰接轴的直径经过载荷校核，能承载常规报警光束设备的全重量，即使在沿海多风区域使用也不会出现结构变形。支架的整体外形做了切角处理，没有尖锐外凸结构，安装后不会出现磕碰风险，表面做了黑色哑光处理，既可以提升户外耐锈蚀能力，也不会因为反光干扰光束探测的正常工作。从安装边界来看，

　　底板的安装孔距覆盖了市面主流报警光束设备的安装孔位标准，上部的设备安装板预留了通用的腰型孔，能兼容不同型号的光束探测设备固定，不需要针对特定型号单独做转接件。铰接部位的转动阻尼经过调校，单人施工时可以单手托住设备调整角度，另一只手完成锁紧操作，不需要额外的辅助人员托举，能有效提升现场安装的作业效率。在实际项目应用中，这类可调支架可以替代传统的固定角铁支架，解决安装基面不平整、设备对位偏差的问题，尤其是在老旧小区周界改造、厂区围墙防区布设这类安装基面条件复杂的场景下，不需要对原有基面做额外找平处理，直接通过支架的角度调节功能就能实现光束的精准对正，大幅缩短施工周期，也能减少后期运维过程中因为支架变形、角度偏移导致的设备校准工作量。结构设计上没有多余的冗余部件，所有受力路径都做了直连传递，不会出现应力集中的薄弱点，长期户外使用的结构可靠性有充足保障。
