涡轮增压离心式涡轮叶轮结构设计

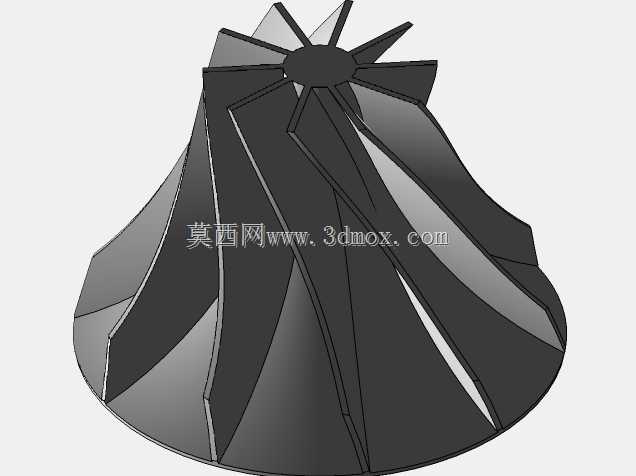

　　该涡轮叶轮属于涡轮增压系统中的核心做功转子件，整体采用离心式径流叶轮构型，叶片从顶部小直径轮毂区域沿锥面向底部大直径外缘平滑延展，气流沿轴向进入叶轮腔室后，在高速旋转的叶片流道内完成能量转换，将高温高压燃气的压力能与热能转化为转子旋转的机械能，同轴驱动压气机端叶轮完成进气压缩，广泛匹配车用内燃机、小型航空动力、工业柴油发电机组、工程机械动力单元等需要提升进气密度、优化燃烧效率的增压场景。

　　从实际装机用途来看，这类径流涡轮叶轮适配废气旁通式涡轮增压器、可变截面增压器的涡轮端总成，工作时直接承接发动机排气歧管导出的高温高速排气，排气经涡轮壳导流后沿叶轮轴向冲入叶片流道，气流在流道内沿径向向外流动过程中推动叶片产生转矩，最终从叶轮外缘沿蜗壳出口排出。叶轮的叶片型线直接决定排气能量的捕获效率：本构型采用大后弯式长短交错叶片布局，长叶片从轮毂顶端一直延伸至叶轮底部外缘，短叶片布置在相邻长叶片之间的流道中段，既可以在入口区域减少叶片阻塞面积、降低排气进气阻力，又能在外缘高流速区域增加流道导流约束，避免气流在大尺寸流道内出现二次回流、流动分离，兼顾低转速下的转矩响应与高转速下的通流能力。

　　设计过程中首先要锁定安装边界：叶轮顶端中心为装配定位面，预留与涡轮轴配合的轴孔安装位，顶部轮毂的小直径尺寸需匹配涡轮壳的进气口密封腔，保证排气进入叶轮时无径向泄漏；叶轮底部大直径外缘与涡轮壳的蜗壳型线之间保留均匀的微小间隙，间隙值通常控制在零点几毫米量级，既要避免转子高速旋转时热胀刮蹭蜗壳内壁，又要尽可能减少叶顶间隙的漏气损失。叶轮整体的锥面高度、底部外缘直径需要和匹配的涡轮壳内腔尺寸完全对应，轴向装配时叶轮背面靠紧轴肩定位，通过锁紧螺母完成轴向固定，转子总成动平衡校正时需以叶轮顶端轴孔和背面定位端面为基准，将不平衡量控制在高速转子允许的阈值内，避免十几万转工况下出现振动超限、轴承早期损坏。

　　叶片的造型逻辑围绕气流流动路径展开：叶片从顶端入口处的较小安装角，沿锥面向底部外缘逐步过渡到更大的出口安装角，型面采用空间扭曲设计，贴合排气从轴向转径向的流动转向，减少气流撞击叶片前缘的冲击损失；叶片厚度从根部到前缘逐步减薄，根部保留足够的圆角过渡，降低高速旋转时离心力带来的应力集中，前缘做圆滑修型，弱化高温排气脉动带来的热疲劳影响。相邻叶片之间形成的收敛流道，让气流在流动过程中逐步加速降压，将燃气的焓值充分转化为驱动叶轮旋转的动能，流道表面的顺滑度直接影响流动损失，建模时需保证叶片与轮毂、轮盖侧的衔接处无突兀折角，所有过渡区域光顺连续。

　　在整机匹配层面，该叶轮的尺寸参数直接对应增压器的流量范围：底部外缘直径越大，可通过的排气流量上限越高，适配大排量动力单元；小直径叶轮则转动惯量更低，发动机低速工况下排气可以快速推动叶轮升速，减小增压响应迟滞。设计时需要同步校核转子的临界转速，让叶轮的工作转速区间避开转子一阶弯曲临界转速，防止运行中出现共振；同时要考虑高温工况下的材料热膨胀，叶轮各部位的热胀量需和壳体、轴系的热胀量匹配，预留合理的轴向与径向间隙。这类叶轮在建模完成后可直接用于涡轮端的流场仿真分析，通过CFD计算校验不同转速、不同排气流量下的叶片表面压力分布、流道内流速均匀性，迭代优化叶片型线来提升涡轮效率，也可作为铸造工艺的输入模型，配合熔模铸造完成高温合金叶轮的毛坯成型，后续再通过五轴加工完成轴孔、端面的精加工与叶片型面的修型。
