丰田越野底盘前悬挂升高隔套结构

　　这套环形隔套零件主要用于硬派越野车前部悬挂的升高改装场景，装配在减震器塔顶与车身减震座之间，通过增加固定点位的轴向支撑厚度，把前桥悬挂的整体安装高度向上抬升，在不改动原车减震筒芯行程、不切割车身支座的前提下，实现车头离地间隙的提升，适配更换大尺寸越野轮胎、穿越非铺装路面时的悬架跳动余量需求，避免轮胎在大行程压缩、方向打满状态下剐蹭轮拱内衬。

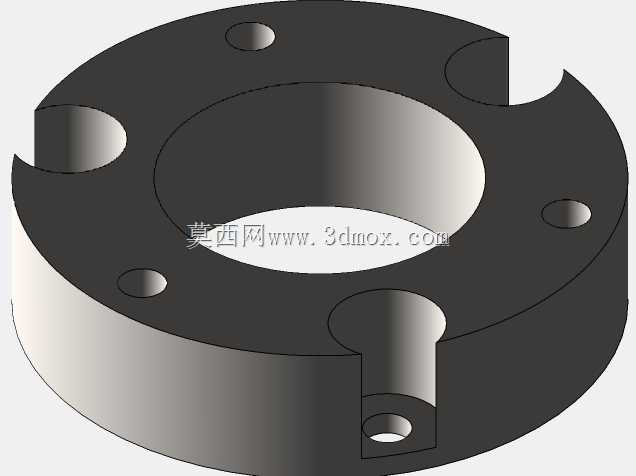

　　从零件结构来看，整体为带中心大通孔的厚法兰盘形态，中心通孔直接避让减震器的活塞杆总成，盘体端面上分布多组贯通安装孔，孔位完全匹配原车减震塔顶的螺栓分布圆，安装时原车固定螺栓可以直接穿过孔位完成锁附，不需要在车身或者减震支座上二次打孔。盘体外侧预留了多处缺口槽，这些槽位并非减重设计，而是对应原车塔顶周边的线束卡扣、刹车管固定座、车身焊接凸台的避让空间，装配时隔套落位后不会和周边附属零件发生干涉，不需要额外弯折管路或者移位线束。盘体下端还延伸出小段同轴定位凸台，凸台外径和原车减震座的内孔形成小间隙配合，装车时隔套可以自动对中，不会出现径向偏移导致螺栓受剪、悬挂受力跑偏的问题。

　　设计这类隔套时首先要锁定的边界是安装面的贴合精度，隔套的两个端面需要保证足够的平行度，若两端面平行度超差，锁附螺栓后会给减震塔顶施加额外的弯曲应力，长期在颠簸路面冲击下容易出现支座焊缝开裂、减震筒偏磨漏油的故障。孔位的位置度需要和原车安装孔严格对齐，分布圆直径偏差控制在小范围以内，避免出现螺栓强行穿入带来的装配应力。厚度方向的尺寸需要和整车升高目标匹配，单块隔套的厚度对应前部悬挂的抬升量，设计时还要同步校核转向传动轴的万向节夹角、前半轴的等速万向节摆角范围，不能单纯追求升高尺寸导致传动部件工作角度超出设计限值，加剧转向抖动或者半轴球笼磨损。

　　零件的外缘缺口轮廓是逆向扫描原车塔顶周边边界后拟合得到的，每一处缺口的轮廓都对应周边零件的最小安全间隙，在整车满载、悬架最大压缩行程、转向极限角度的组合工况下，隔套边缘和刹车软管、ABS线束、车身钣金之间都保留有足够的安全距离，避免越野过程中泥沙挤压、零件相对位移时出现摩擦破损。盘体上的小孔除了穿过主固定螺栓，部分小孔还对应原车塔顶的定位销，装配时定位销可以先穿入孔位完成预定位，工人在车底作业时不需要手扶调整隔套角度，单人即可完成螺栓对位锁紧，大幅降低改装作业的装配难度。

　　从受力逻辑来看，隔套在整车落地后承受整个前部车身的垂直载荷，越野飞跳落地的冲击载荷也会直接通过隔套传递到减震器总成，因此盘体的轴向厚度设计兼顾了支撑刚性和缓冲余量，不会因为厚度过薄出现受压变形，也不会因为过度加高导致减震器活塞工作区间偏离设计行程。中心通孔的内径略大于减震筒的外径，在悬挂随桥体上下跳动、转向时随羊角小幅摆动的过程中，通孔内壁不会和减震筒外壁发生剐蹭，保留了减震器原有的自由活动余量。下端的定位凸台高度不需要过大，只要嵌入原车支座孔内完成径向限位即可，凸台外壁做了倒角引导，装配时即使隔套和支座存在小幅角度偏差，也能顺着倒角滑入定位孔，不会出现卡滞。

　　这类结构在越野改装、特种作业车辆底盘加高场景中应用十分普遍，相比更换加长减震、改装螺旋弹簧的方案，隔套式升高方案不需要改动原车悬挂的核心运动参数，零件加工成本低、装配可逆，后期恢复原车状态时只需要拆除隔套即可，不会对原车底盘结构造成不可逆改动，在民用越野改装、林区作业车辆、野外勘探通勤车辆的底盘调整工况中都有很高的实用价值。建模过程中所有配合尺寸都围绕原车硬点参数展开，每一处孔位、缺口、凸台的特征都对应实际装配的约束需求，没有冗余结构，完全服务于现场安装和长期工况使用。
