多辐条改装款汽车铝合金轮辋结构

　　这套轮辋结构面向乘用车辆改装与底盘行走系统配套场景开发，核心作用是承载轮胎、传递车轴输出的驱动力与制动力，同时在车辆过弯、经过颠簸路面时承受多方向交变载荷，是整车行走机构里直接关联行驶安全与动态操控表现的关键部件。

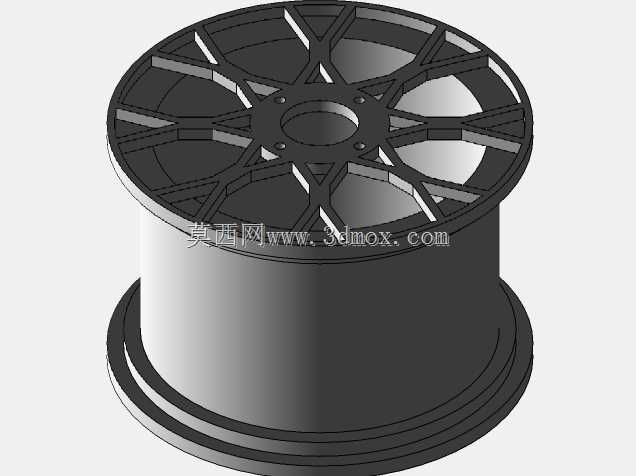

　　从结构设计逻辑来看，轮辋整体分为外侧轮辐安装盘、中部桶身、两侧胎圈限位凸缘三个核心区段。外侧轮盘采用分叉式多辐条布局，辐条从中心安装座向外呈放射状延伸，每根主辐条在靠近轮缘位置做分叉延展，相邻辐条之间预留大尺寸镂空窗口，这种布局一方面可以在轮盘转动时引导气流穿过，为内侧的制动盘、制动卡钳带走摩擦产生的热量，避免长距离制动后制动组件热衰减；另一方面镂空结构大幅削减了轮盘非承载区域的多余材料，在保证整体刚性的前提下降低轮辋自重，减少悬架下质量，提升悬架响应颠簸路面的灵动性。中心安装区域预留了螺栓过孔与中心定位孔，中心孔与车轴轴头采用间隙配合实现预装定位，周向均布的螺栓孔匹配车辆轮毂轴承座的固定螺栓，安装时螺栓按对角顺序分次拧紧，保证轮盘端面与轴头法兰完全贴合，避免高速转动时出现端面跳动。

　　中部桶身采用等厚圆筒构型，桶身内径匹配选定轮胎的胎圈直径，桶身两侧向外翻折形成带凸起挡边的胎圈座，挡边的径向高度、胎圈座的锥度都严格适配轮胎装配要求：轮胎充气后胎圈会紧密压合在锥度胎圈座上，两侧挡边限制胎圈轴向窜动，即便车辆在低胎压状态下大角度转向，胎圈也不会从轮辋上脱开，保障行驶可靠性。桶身与外侧轮盘、内侧挡边采用一体化衔接构型，过渡位置做圆角处理，避免应力集中在焊缝或者直角衔接处，承受路面冲击载荷时，载荷可以从轮缘顺着辐条均匀传递到中心安装座，再分散到车轴上，不会在局部区域出现应力突变。

　　在安装边界层面，设计阶段需要同步核对轮辋的偏距参数，也就是中心安装面到轮辋宽度中心线的轴向距离：偏距数值直接决定轮辋装入轮拱后，外侧端面是否会超出翼子板边界，内侧桶身是否会和减震器支座、制动卡钳、悬架摆臂发生运动干涉。建模时需要同步带入整车悬架的跳动行程包络，模拟悬架全压缩、全拉伸以及最大转向角状态下，轮辋内壁和周边部件的最小间隙，预留足够安全余量避免行驶中出现剐蹭。轮辋的径向尺寸需要和轮胎规格匹配，外径过大会改变整车传动比，导致时速表读数失准，还会让悬架的实际跳动行程超出设计预期；宽度尺寸则决定了可装配轮胎的断面宽度范围，过宽的轮辋搭配窄轮胎会导致胎壁过度拉伸，过窄则会让胎壁褶皱挤压，都会加快轮胎异常磨损。

　　细节设计上，辐条的截面采用变厚度设计，靠近中心安装座的位置辐条厚度更大，承载截面更高，从中心向外缘延伸时厚度逐步收窄，匹配载荷从中心向外逐步分散的受力特性，既不会在高承载区域出现刚性不足，也不会在低载荷区域浪费材料。轮辋表面的棱角位置都做了小圆弧过渡，既可以降低压铸或者锻造加工时的应力集中，也能避免后期表面喷涂、抛光处理时出现涂层边角脱落的问题。这套结构既可以作为改装车型的外观升级配件，通过多辐条造型强化车辆侧面视觉质感，也可以作为常规乘用车辆的售后替换轮辋，在保证承载能力的前提下实现轻量化与散热性能的优化。
