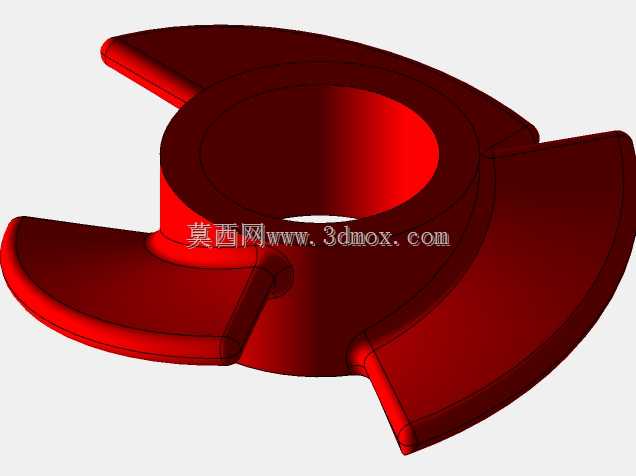

三翼曲面搅拌螺旋桨叶轮结构

　　该叶轮结构主要面向低中黏度流体的轴向循环搅拌工况，常见于配液罐、混合槽、反应容器以及小型输送设备内部。三枚叶片沿中心轮毂周向均布，叶片型面采用连续曲面过渡，工作时能够把轴向进入的流体沿桨叶表面向外推送，并在容器内形成稳定的上下循环流，避免物料在罐底沉积或局部浓度不均。与平直桨叶相比，这种螺旋曲面结构在相同转速下排出流量更大，流体离开叶尖后的流向更平顺，冲击罐壁时产生的紊流噪声也相对较低。

　　中心轮毂采用带通孔的圆筒结构，通孔用于穿过搅拌轴，依靠轴端锁紧件或键连接传递扭矩。轮毂外壁与叶片根部之间做了加厚圆角过渡，这一区域在旋转时承受叶片离心力和流体交变载荷，若根部壁厚不足或转角尖锐，长期运行后容易出现应力集中并萌生裂纹。模型中叶片与轮毂为一体化实体，曲面衔接处保留了较大的过渡半径，既有利于铸造或注塑成型时材料填充，也便于后续数控加工或焊接件打磨。

　　叶片外轮廓接近宽叶螺旋桨形式，叶尖沿旋转方向略带弯折，能够增强轴向推流效果。叶片前缘和后缘均做了厚度收窄处理，前缘较厚以承受来流冲击，后缘逐渐变薄，可减少尾流分离。桨叶下表面与上表面的曲率并不完全对称，这种非对称曲面在旋转时会产生明确方向的轴向推力，适合需要整体循环而非单纯剪切分散的工艺过程。对于固液悬浮工况，桨叶下方形成的下行流可把沉降颗粒重新卷起；对于液液混合工况，连续轴向流则能缩短罐内物料达到均匀浓度的时间。

　　从安装边界看，设计时需要优先确认搅拌轴直径与轮毂通孔的配合关系，键槽宽度、轴端锁紧螺母位置以及轮毂轴向高度都应与输出轴匹配。叶轮外径通常根据罐体内径选取，过大会导致叶尖与罐壁间隙不足，流动阻力和电机负载明显升高；过小则循环能力不足，罐壁附近容易出现搅拌死角。叶片下端距罐底的距离也需要控制，距离过高时底部颗粒不易悬浮，距离过低则可能与罐底挡板、放料口或测温元件发生干涉。

　　建模过程中，曲面叶片是控制重点。先建立中心轮毂与旋转轴线，再按周向角度确定三片叶的基准位置；单片叶可通过引导线控制螺距和径向延伸趋势，利用放样或边界曲面生成连续叶型，最后加厚形成实体。叶根与轮毂合并后需检查曲面连续性，尤其是叶片扭转段与圆柱面相交区域，不能出现褶皱、薄边或开放面。三翼阵列时要保证相邻叶片夹角一致，否则旋转过程中会产生不平衡量，引起轴系振动。

　　工程选型时，该类叶轮更适合推进式混合、循环搅拌和轻度固体悬浮，不适合依靠强剪切完成的高黏度捏合或超细分散任务。若用于金属焊接件，叶片板材需沿曲面压制成型并与轮毂焊接，焊后应修磨叶根焊缝；若用于塑料或铸造件，则要注意拔模方向和壁厚均匀性，避免厚大轮毂处产生缩孔。整体结构没有复杂装配关系，核心在于曲面叶型、轮毂连接强度和安装间隙的协调，完成三维校核后可直接用于搅拌轴系布置、容器干涉检查及后续工程图绘制。
