多工位集成式液压油路歧管阀块

　　该集成油路块为液压动力系统中的核心汇流构件，主要承担多路液压阀的安装承载、压力油道分配、回油集流以及泄油通路导通的作用，常见于中小型液压站、机床液压夹紧回路、自动化生产线液压执行单元、工装夹具液压动力组以及小型工程机械液压控制模块中。在实际液压系统布局里，这类歧管块替代了传统分散式管路连接方案，将原本需要大量外接油管、管接头、弯头和法兰拼接的油路全部整合在实体金属块内部，大幅减少了管路泄漏点，也压缩了整个阀组的占用空间。

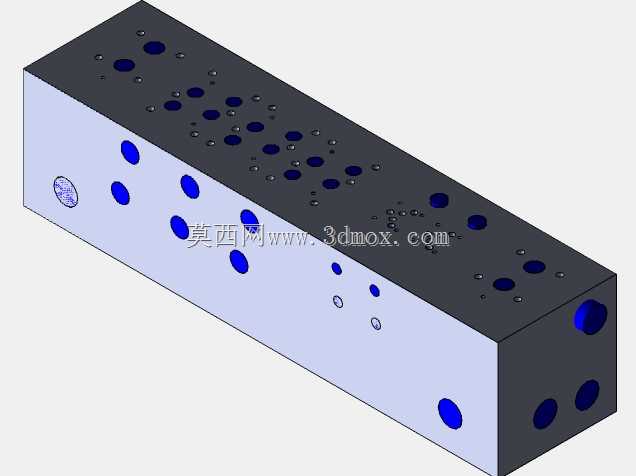

　　从结构设计逻辑来看，该阀块采用长方体整体锻压钢材或铝合金坯料加工成型，顶面按照标准液压叠加阀的安装孔位排布了多组串联工位，可依次安装方向阀、压力阀、流量阀等叠加式液压元件，各组工位的油口位置严格匹配通用阀板安装规范，保证不同功能阀件叠装后油路自动对位，无需额外对接管路。块体顶面分布的大小孔系分别对应压力油口P、回油口T、泄油口L以及通往各执行元件的工作油口A、B，小孔为阀件固定螺钉的安装螺纹孔，所有孔位的位置度、孔距公差都需要满足液压阀安装面的密封要求，避免叠装后出现高压油窜腔、外泄的问题。

　　块体的侧面布置了主进油口、主回油口以及外接执行机构的侧向油口，大直径通孔作为主油路通道，通流面积按照系统额定流量核算，避免油液在流道内流速过高产生沿程压力损失和发热。内部流道设计时优先采用正交钻孔交汇的工艺方案，所有工艺孔的外端都采用钢球堵头或螺塞进行密封封堵，流道转角处做了圆滑过渡处理，减少油液转向时的湍流和冲蚀，同时避免流道交叉处出现尖边应力集中，在高压交变载荷下产生裂纹。

　　设计过程中首先需要根据液压系统的回路原理，梳理所有阀件的油口连通关系，先在三维环境中排布各阀的安装工位，优先保证主油道沿块体长度方向贯通，减少不必要的流道弯折；随后逐层布置各工位之间的连通孔，核对不同压力等级的油道之间保留足够的壁厚，高压油路与回油、泄油油路之间的安全壁厚按照工作压力的1.5倍耐压要求核算，防止长期高压作用下发生贯通渗漏。建模阶段需要逐一校验所有钻孔的深度、交汇位置，避免出现钻头干涉、孔道未打通或者钻穿外壁的工艺问题，同时要预留阀件安装螺钉的螺纹深度，保证螺钉拧入后不会触碰内部高压油道。

　　安装边界方面，阀块的底面可作为固定基准面，可通过预留的安装孔固定在液压站油箱顶面或者设备机架的安装支座上，块体的长宽尺寸由叠加阀的工位数量决定，高度方向需要兼顾内部流道的布置空间以及侧面油口的接头安装操作空间，侧面外接油口的位置要预留足够的扳手操作空间，避免管路装配时和相邻阀件、机身结构发生干涉。实际使用时，压力油从液压泵输出后进入阀块主进油道，经由各工位的控制阀分配后通往液压缸或者液压马达，回油统一汇集到主回油道返回油箱，整个油路的压力损失小、结构紧凑，抗震性能远优于分散管路连接，在长期高频换向的液压工况下能有效降低管路松动、泄漏的故障概率。
