物流线托盘转印定位支撑组件

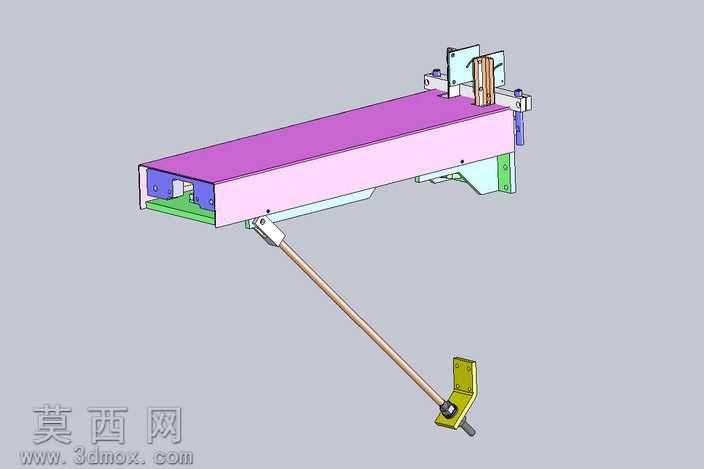

该组件为物流输送线配套的托盘转印工位专用支撑定位结构，整体采用三维参数化建模完成，建模过程中对各配合部位做了公差预留设计，确保实际加工装配后各运动部件无卡滞、定位精度满足转印工艺要求。模型主体承载梁采用矩形截面型材结构设计，建模时赋予了哑光粉紫色金属漆面材质，梁体两端设置有安装固定板，板件做了轻量化开孔处理，材质设置为镀锌钢板质感，表面带有细微的金属磨砂纹理，还原真实钣金加工后的表面状态。梁体下方设置有可摆动的压合定位臂，臂体采用细长杆结构设计，材质为阳极氧化铝合金，表面带有细腻的金属光泽，臂端连接有L型定位压块，压块表面设置有防滑缓冲垫层，材质为黄色聚氨酯橡胶，建模时对橡胶表面做了细微的颗粒纹理处理，增强渲染真实感。组件上部设置有托盘侧边定位挡块，挡块采用多块组合式结构，分别设置有硬质定位面和弹性缓冲件，确保托盘到位后不会出现硬碰撞损伤，同时保证定位精度。整体装配关系完全按照实际机械结构逻辑搭建，各转动副、连接面的配合关系清晰，建模时对所有螺栓、销轴等标准件都做了精细化建模，螺纹细节、头部槽型都完整还原。渲染阶段采用了工业产品常用的柔和天光照明方案，避免过强的反光遮挡结构细节，各部件材质的粗糙度、金属度参数都经过反复调试，既区分了不同材质的视觉差异，又保证整体视觉风格统一协调。设计过程中充分考虑了工位的实际使用需求，摆动臂的转动行程经过参数化校核，能够适配不同规格托盘的压合定位需求，梁体的安装孔位采用长圆孔设计，具备一定的安装调节余量，降低现场安装调试的难度。整体结构紧凑，没有冗余设计，所有受力部位都做了加强处理，确保长期使用过程中不会出现结构变形，影响转印工序的加工精度。
