滑盖式U盘收纳盒三维结构设计

　　这套滑盖式收纳壳体的核心定位，是解决日常办公、外勤运维、工业现场调试场景下，小型U盘携带零散、易丢损、接口易进灰磕碰的痛点。很多做设备调试的工程师都有过类似经历：揣在工服口袋里的U盘，和钥匙、螺丝刀、游标卡尺混放，一周不到外壳就刮花，金属接口被硬物撞变形，插在工控机上时接触不良，拷程序读到一半断连，轻则返工重传，重则损坏现场设备的配置文件；还有不少人把U盘随手放在操作台、机柜顶，交接班次时找不到，存储的产线参数、设备备份文件连带遗失。这款带滑动上盖的收纳盒，就是针对这类高频使用场景做的结构设计，整体为长条形薄壁塑料件，适配常规尺寸的标准USB闪存盘，内腔做了和U盘轮廓匹配的限位沉槽，U盘放入后不会在盒内晃荡，滑动上盖完全闭合后，能把U盘整体封在腔体内部，既隔绝车间的粉尘、切削液飞溅，也避免U盘金属接口直接和口袋里的硬物接触刮擦。

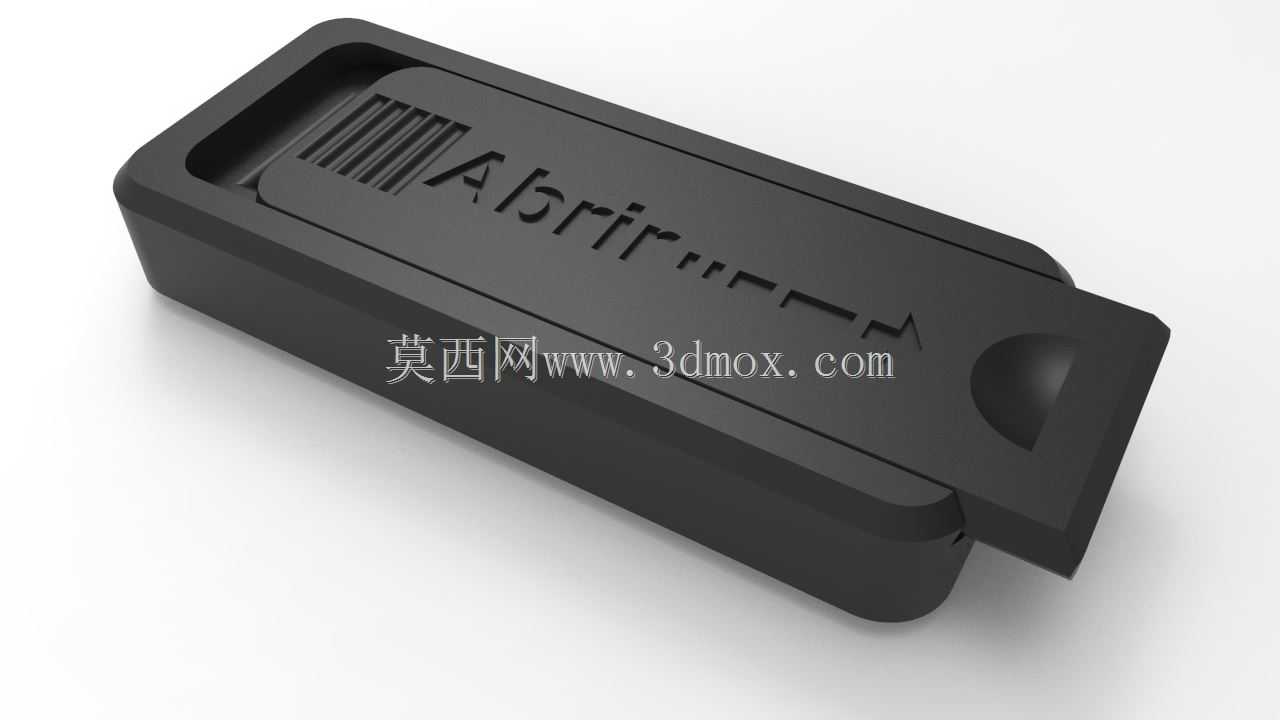

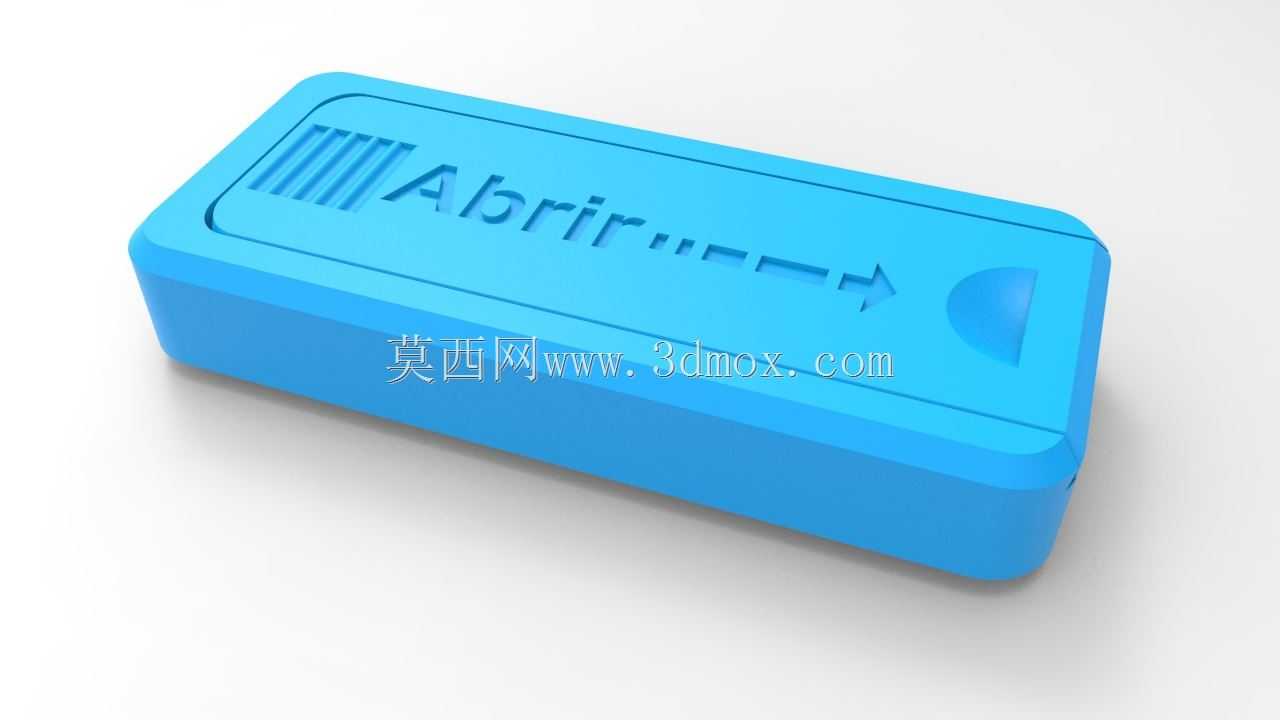

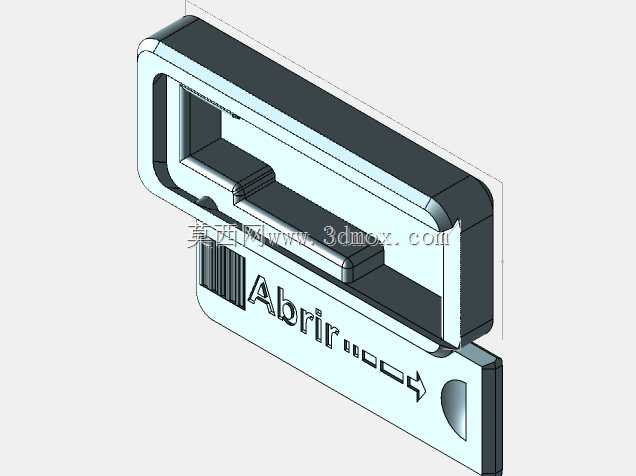

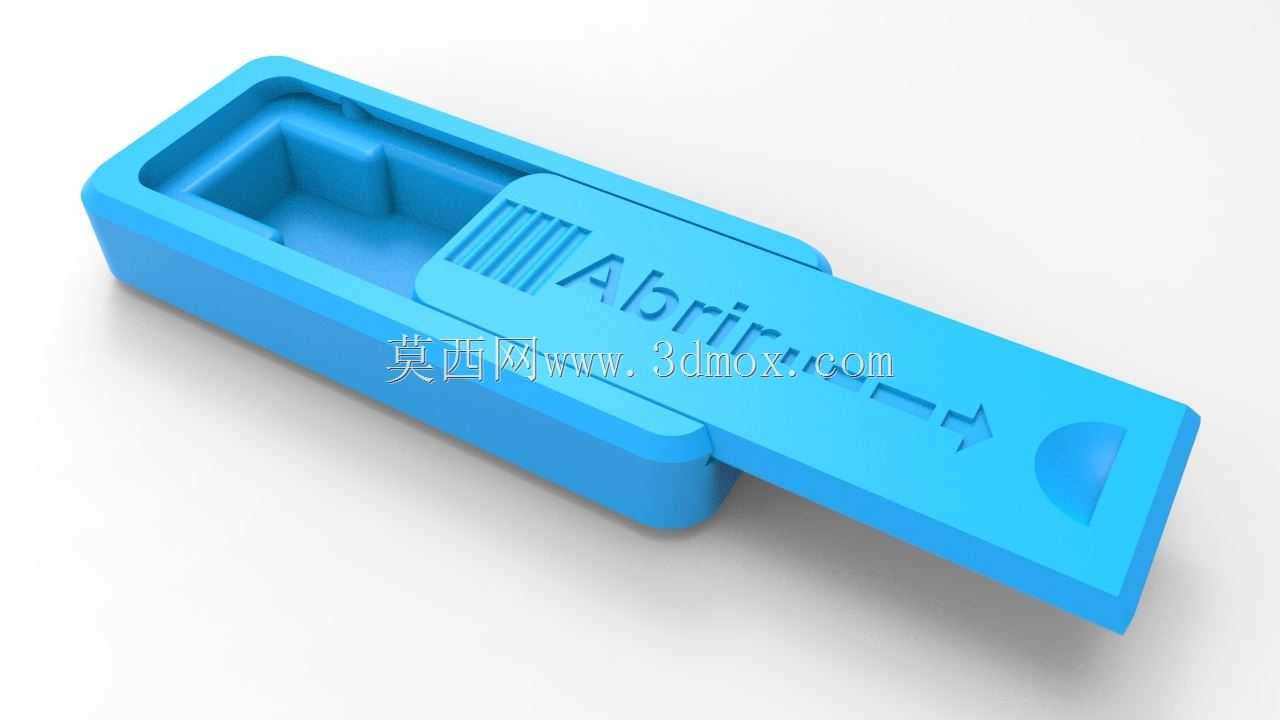

　　从结构设计逻辑来看，这款收纳盒没有采用额外的卡扣零件、铰接轴或者金属紧固件，全部靠壳体自身的滑配轨道实现开合，非常适合熔融沉积成型的3D打印加工，也可以直接开注塑模批量生产。盒体主体的两侧内壁做了内凹的导向滑槽，滑动上盖的两侧对应设置凸筋，装配时把上盖从盒体端部顺着滑槽推入，凸筋卡入滑槽后，上盖只能沿盒体长度方向直线滑动，不会从垂直方向脱出。上盖的推拉端做了内凹的弧形指位槽，手指搭在凹槽处就能发力推拉开合，即使手上沾了少量机油、粉尘，也能顺利滑动，不会出现光面盖板打滑抠不开的问题。上盖表面还做了凸起的防滑竖纹和开合方向箭头标识，不用刻意看，凭手指触感就能判断推拉方向，箭头指向的位置就是上盖滑开的行程终点，滑到终点时上盖的限位台阶会抵住盒体端部的挡边，不会因为用力过猛把整个上盖抽出来掉在地上。盒体的内腔轮廓不是简单的矩形通槽，槽内对应U盘尾端的位置做了凸起的限位挡块，U盘从开口端推入后，尾端抵到挡块就到位，此时U盘的USB接口端刚好藏在盒体腔体内部，上盖闭合后接口完全被遮挡，不会外露。

　　从安装边界和外形尺寸的适配性来说，整个收纳盒的外轮廓为圆角长条形，所有外角都做了R2以上的圆角过渡，没有尖锐棱角，放在工作服口袋、工具包侧袋里不会勾刮布料，也不会硌到身体。内腔的有效容纳长度、宽度、深度都按主流常规U盘的最大外廓预留了合理间隙，普通的塑料壳U盘、金属壳U盘都能顺利放入，不会出现卡滞放不进去的情况；如果是尺寸偏长的特殊U盘，也可以在建模时直接调整内腔的拉伸长度，不需要改动滑盖轨道、限位结构的核心参数。壁厚设计上，盒体和上盖的主体壁厚取1.8-2.5mm区间，这个厚度不管是用PLA、ABS材料做3D打印，还是用PP、ABS材料开模注塑，都能保证壳体有足够的韧性，摔到水泥地面上不会轻易开裂，滑配的凸筋和滑槽位置局部加厚到3mm，避免反复推拉磨损后出现间隙过大、上盖松动晃荡的问题。滑槽的配合间隙单边留0.2-0.3mm，3D打印时即使有少量的材料溢料、层纹误差，也不会出现滑盖卡死的情况，滑动全程阻尼均匀，不会出现一段松一段紧的卡顿感。

　　在实际使用场景里，这个收纳盒除了存放U盘，还可以兼容同尺寸的蓝牙适配器、小型加密狗、TF卡读卡器这类随身数码小配件，车间运维人员可以把不同用途的存储盘分别放在不同颜色打印的收纳盒里，靠外观颜色快速区分盘内存储的内容，比如蓝色盒存产线PLC程序、黄色盒存设备图纸、红色盒存系统备份，找件的时候不用挨个插电脑确认，大幅提升外勤调试的效率。滑盖闭合后没有突出的挂扣、铰接件，整体外表面平整，多个盒子叠放在工具柜里也不会互相勾挂，收纳堆叠很方便。结构上没有任何易脱落的小零件，长期使用不用更换弹簧、卡扣这类损耗件，维护成本极低，不管是小批量3D打印做个人工具收纳，还是开模量产作为数码配件配套赠品，结构可行性都很高。建模时所有特征都是拉伸、切除、圆角这类常规参数化特征，修改内腔尺寸、调整盒体长度、更换表面标识文字都很方便，不需要复杂的曲面建模，结构工程师可以快速在此基础上衍生出适配不同尺寸数码配件的系列化收纳壳体。
