带斜向冷却槽的盘式制动盘结构

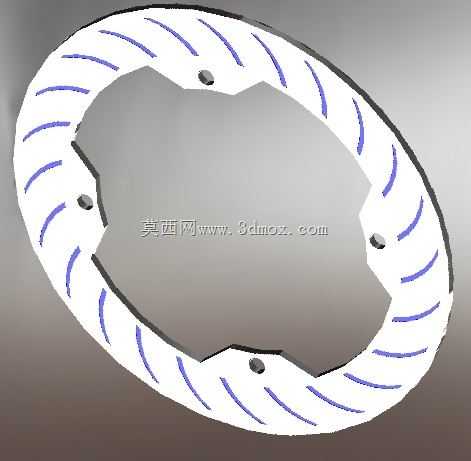

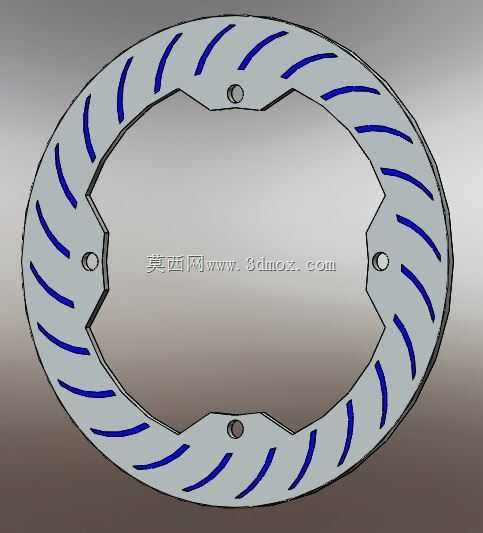

　　该盘式制动盘属于车辆盘式制动系统中的核心旋转摩擦构件，整体为扁平环形回转件，建模时以回转中心为基准搭建装配坐标系，外圆轮廓为连续整圆，内圈并非常规圆形止口，而是采用三段平直边配合三段圆弧过渡的异形内孔轮廓，该轮廓直接与轮毂安装座的外轮廓形成周向止转配合，无需额外加工花键即可传递制动扭矩，同时在内圈平直边的居中位置，沿圆周120度均布加工三个贯通安装小孔，孔位与轮毂端面上的紧固螺栓孔一一对应，装配时螺栓穿过盘体孔位锁紧在轮毂上，既限制制动盘的轴向窜动，也配合异形内孔共同承担扭矩传递，避免制动过程中盘体与轮毂之间出现相对滑转。

　　从现场使用场景来看，这类制动盘多用于全地形车、场地越野车辆或者小型通勤车辆的前轮制动端，工作时随车轮同步旋转，制动卡钳的两侧摩擦片从盘体两侧夹紧盘环区域，通过滑动摩擦把车辆的动能转化为热能耗散，实现减速或者驻车。常规实心制动盘在连续高强度制动下，摩擦产生的热量会快速在盘体堆积，使盘体温度急剧升高，一方面会导致摩擦片摩擦系数衰减出现制动热衰退，另一方面盘体受热不均会产生翘曲变形，制动时踏板出现抖动、方向盘震手的问题。这款盘体在环形摩擦区域沿圆周均匀排布了数十条倾斜布置的贯通弧形长槽，槽体走向顺着盘体旋转方向呈切线偏置，并非径向直槽：当车轮带动盘体旋转时，每一条弧形槽都会像小型离心叶片一样，带动盘体周边的空气沿槽道流动，外界冷空气从盘体一侧被吸入槽内，穿过贯通槽后从另一侧甩出，持续把摩擦面产生的热量带走，大幅提升对流散热效率；同时这些开槽可以在制动过程中，把摩擦片与盘体之间磨损产生的磨屑、路面带入的泥水与沙尘直接从槽道排出，避免硬质磨粒夹在摩擦副之间划伤盘体表面，也能在涉水制动时快速排开摩擦面之间的水膜，让摩擦片快速恢复贴合摩擦力，减少水衰退带来的制动距离延长问题。

　　设计过程中需要重点把控几个边界维度：首先是安装配合边界，异形内孔的各段平直边尺寸、圆弧过渡半径必须和配对轮毂的安装外廓保持合理间隙，间隙过大会导致装配后盘体出现周向晃动，制动时产生冲击异响，间隙过小则会出现装配干涉，无法顺利套装到轮毂上；三个安装孔的中心圆直径、孔位角向位置必须和轮毂螺栓孔完全同轴对位，孔壁与螺栓之间保留微量间隙补偿热膨胀量，避免盘体受热伸长时挤压螺栓产生附加应力。其次是摩擦环带的尺寸匹配，盘体的外圆半径、内圈异形轮廓的外接圆半径共同决定了有效摩擦环带的径向宽度，该宽度必须和配对卡钳摩擦片的径向尺寸完全覆盖，保证摩擦片全工作面都能贴合在盘体摩擦区域，不会出现局部压空、偏磨的情况；盘体的轴向厚度需要匹配卡钳的活塞行程范围，既要保证自身有足够的热容量吸收制动热量，也要避免厚度过大导致卡钳活塞伸出量超限、制动液行程不足。

　　开槽的参数设计也有实际工程考量：槽的倾斜角度如果偏向径向，通风导风的效果会明显减弱，如果倾斜角度过大接近周向，又会过度削减摩擦环带的有效接触面积，导致单位面积压力过高、摩擦片磨损速度加快，因此槽型取切线方向偏置的弧形，在散热效率和摩擦接触面积之间取得平衡；槽的两端做圆滑过渡，避免槽口位置出现尖锐应力集中缺口，防止盘体在反复制动的交变热应力、机械剪切力作用下从槽端萌生疲劳裂纹。盘体的两个端面都保证足够的平面度与端面跳动公差，装配后旋转过程中摩擦面不会出现偏摆，保证制动时摩擦片贴合平顺，不会出现交替夹紧松开的抖动现象。建模时先绘制盘体的回转轮廓草图，拉伸生成基础环形坯体，再绘制异形内孔与安装孔特征切除多余材料，最后阵列排布所有弧形冷却槽，所有特征参数保留可编辑关联，后续调整槽数、槽型角度、安装孔位时可以直接驱动参数更新，快速适配不同吨位、不同轮毂安装尺寸的车型制动需求。
