果园喷雾器液压控制集成装置

　　这套集成控制装置主要配套在果园风送式喷雾机、车载打药机以及小型植保喷洒设备上，核心作用是对药泵输出的高压药液进行压力稳定、流量分配与通断切换，让喷头在不同行距、不同冠层高度的果树熏蒸、病虫害防治作业中保持稳定雾化效果。丘陵果园地块起伏大，拖拉机行进速度波动频繁，若直接由柱塞泵向管路供液，喷头处压力会随泵转速忽高忽低，近处果树药液冲淋过量造成药斑与农药浪费，远处冠层又因压力不足无法穿透枝叶，这套控制阀体就是在泵出口与喷杆管路之间建立稳定的压力调节区间，把泵输出的脉动高压转化为喷头适配的恒定工作压力。

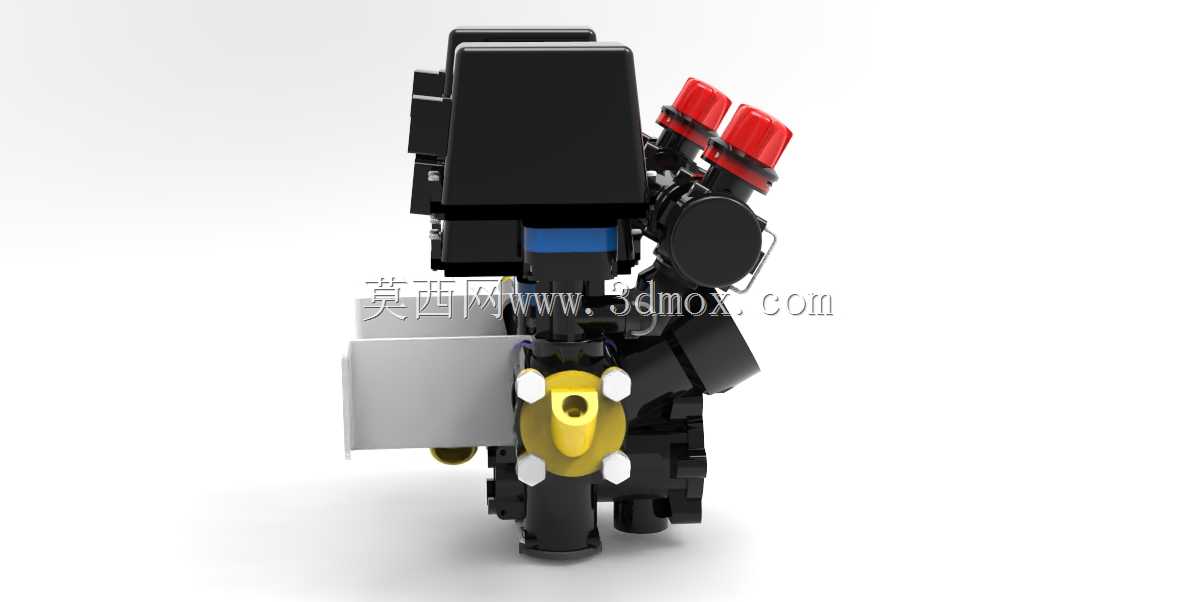

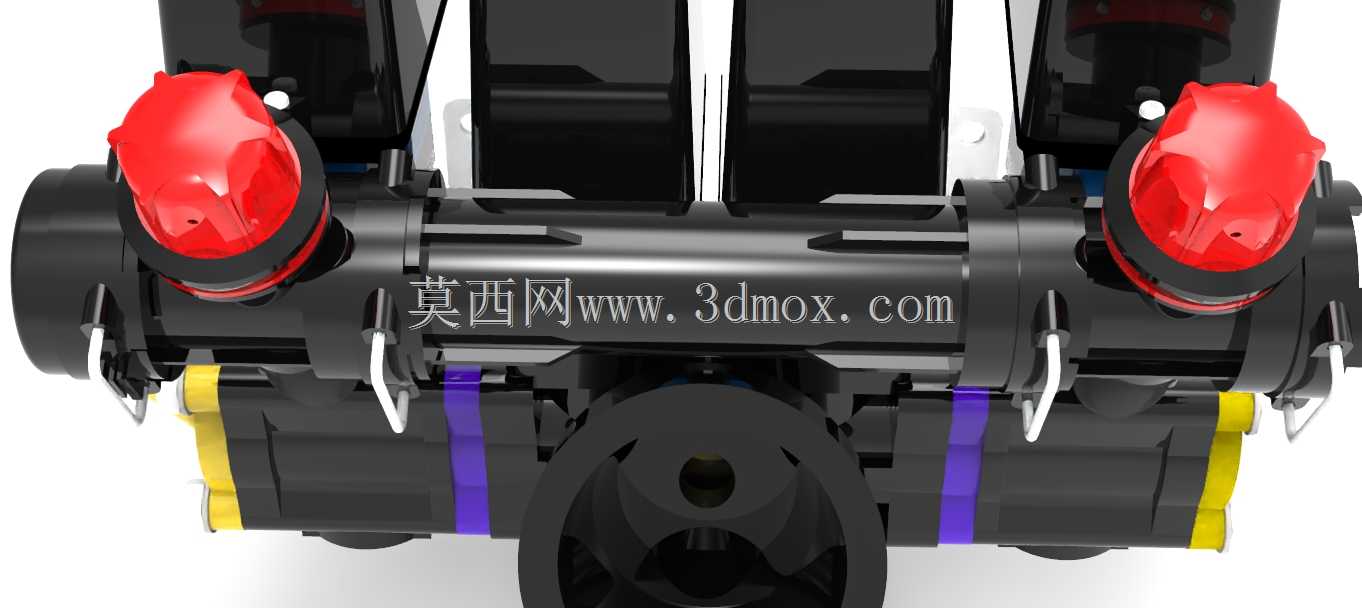

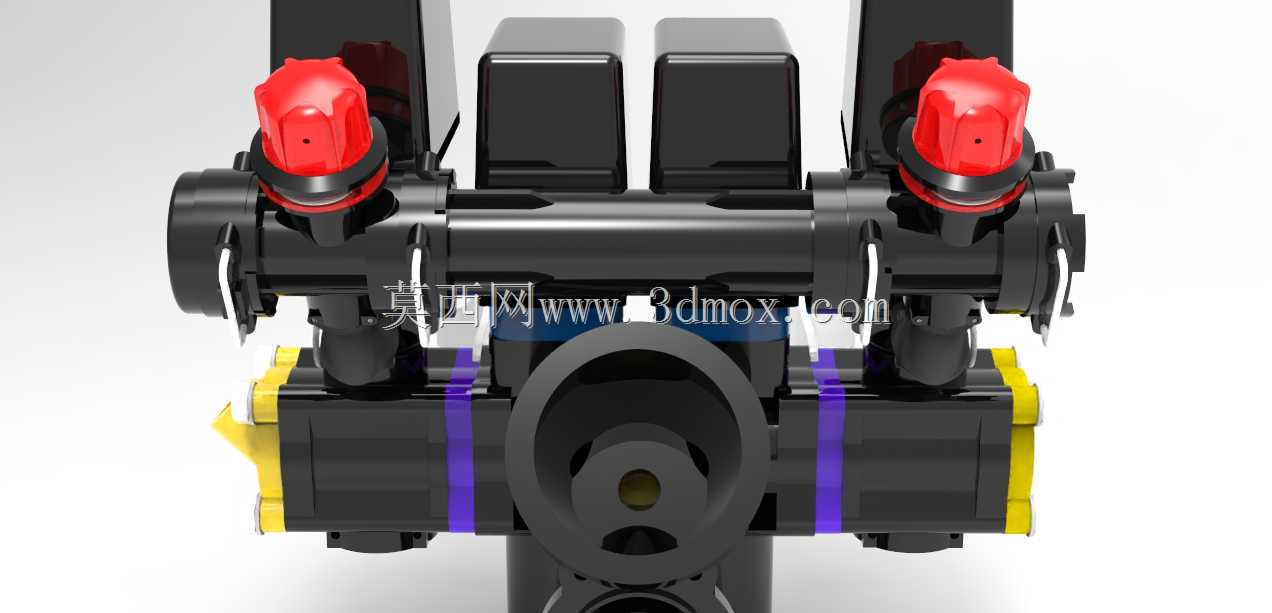

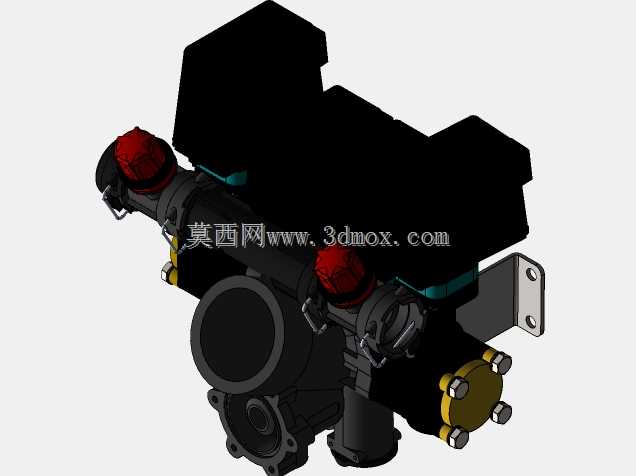

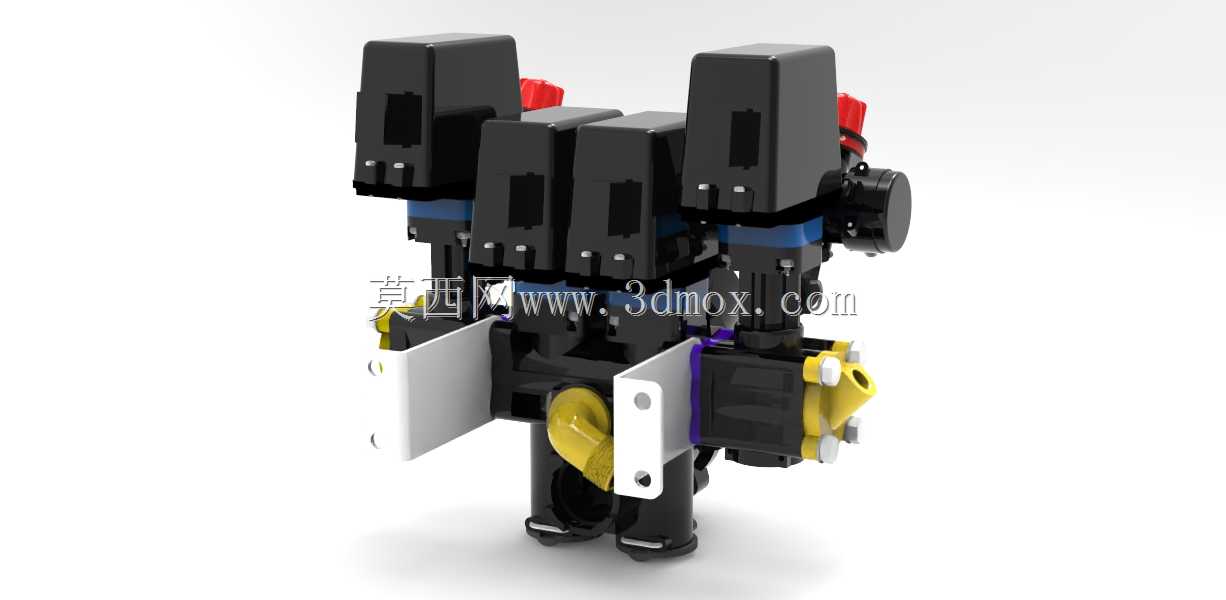

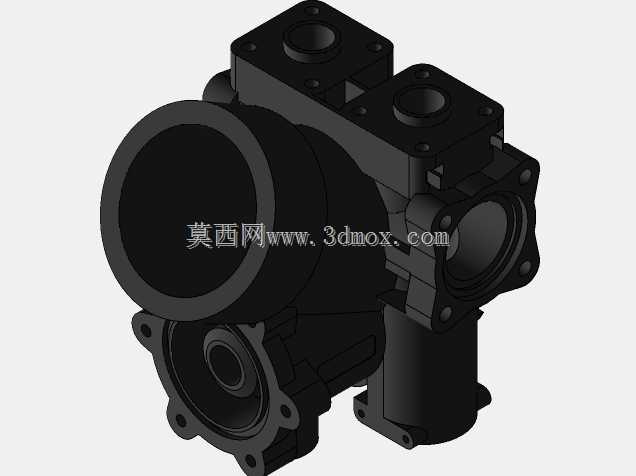

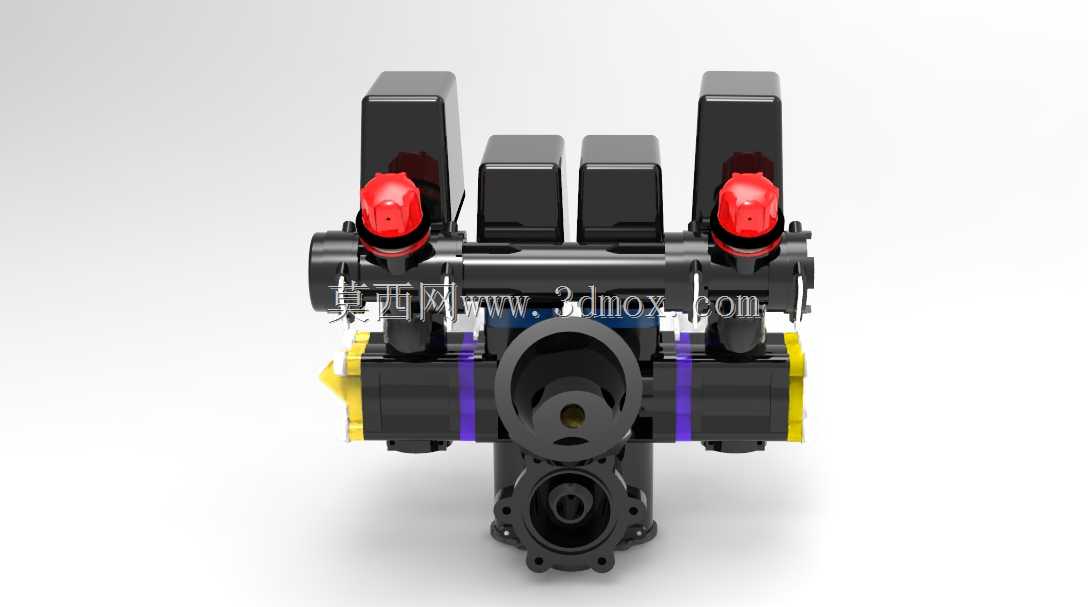

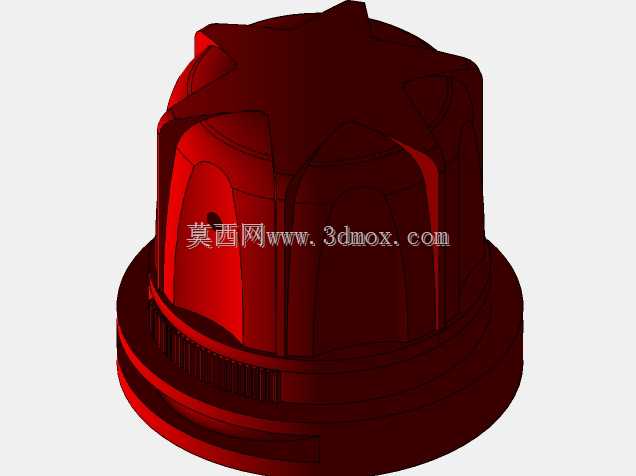

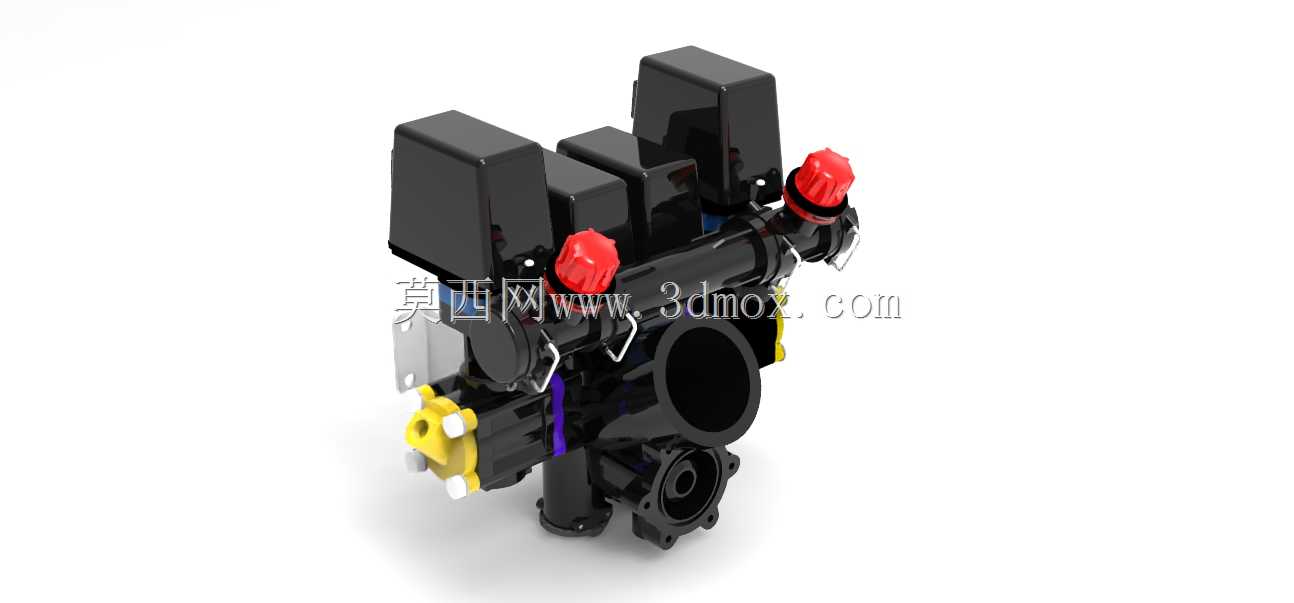

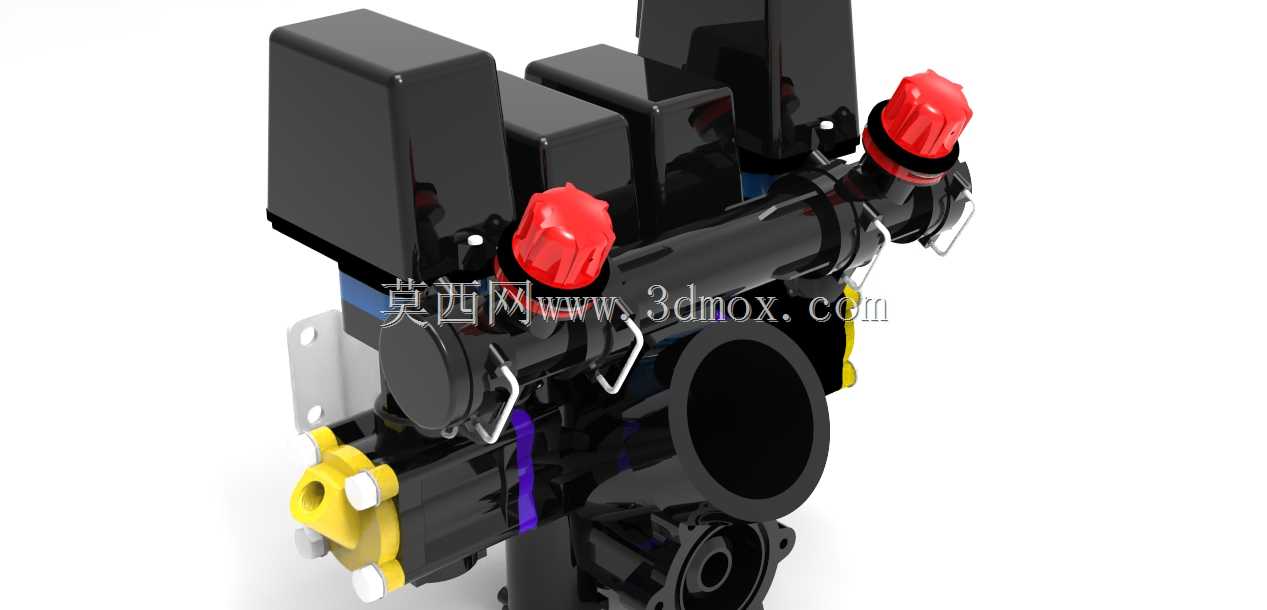

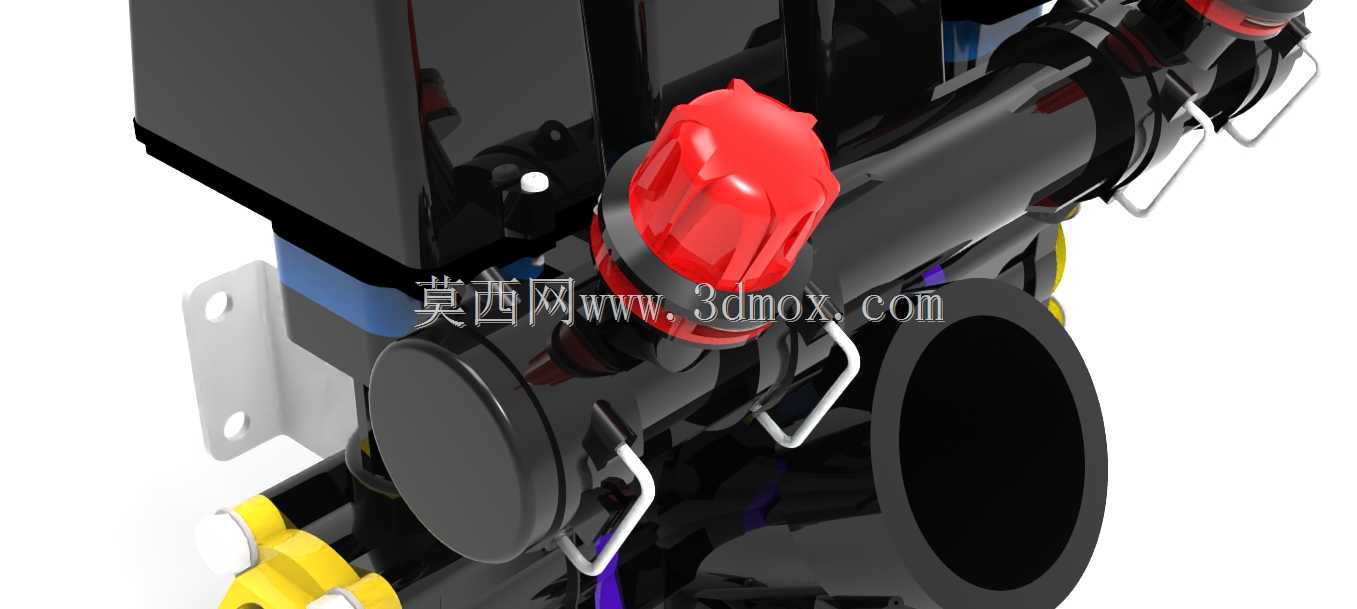

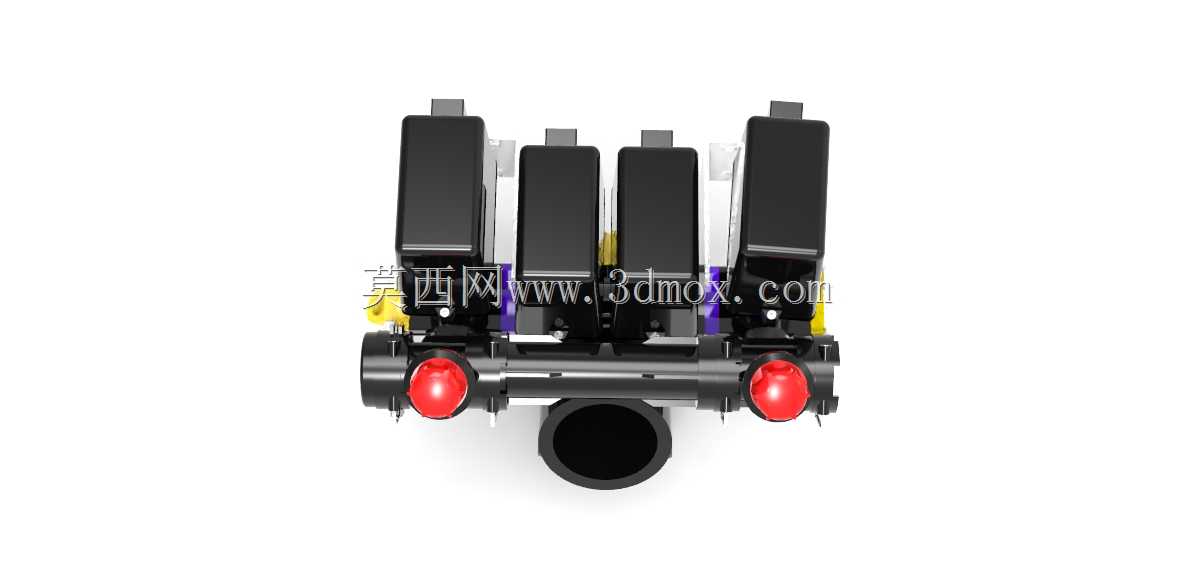

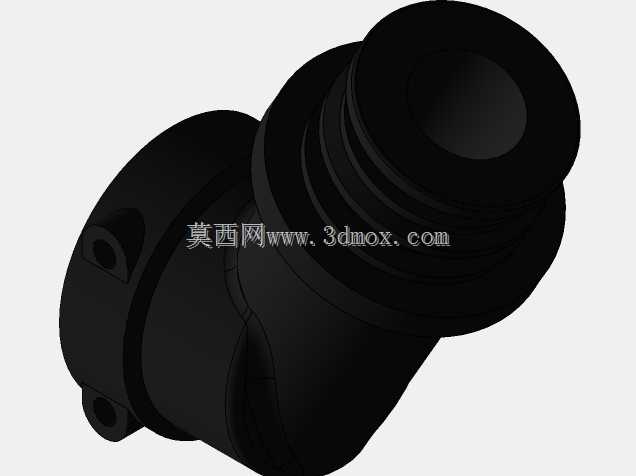

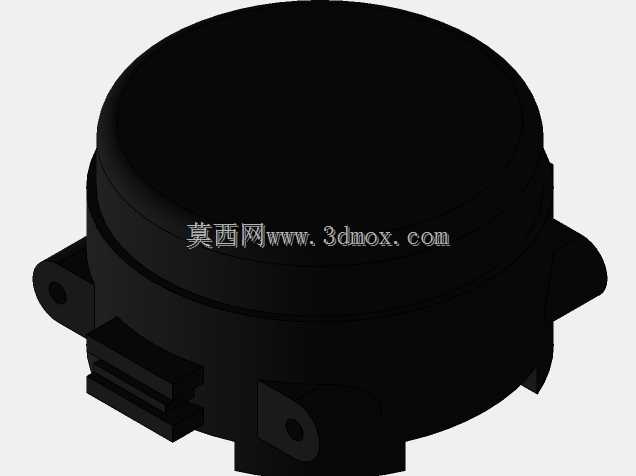

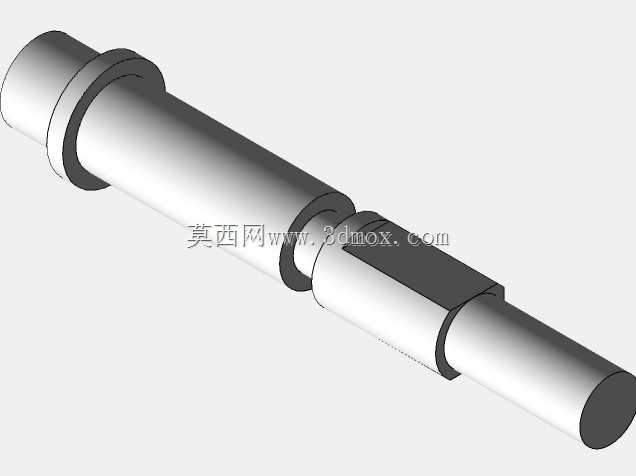

　　从结构布局来看，装置采用集成式阀块设计，将调压溢流、通路切换、管路接驳功能整合在同一黑色主体阀座上，没有采用分散式管件拼接方案。果园作业环境里枝叶刮蹭、泥水飞溅、药剂腐蚀都很常见，分散接头越多，泄漏点就越多，集成阀块把内部流道直接铸在阀体内部，外部仅保留必要的进出液接口与调节旋钮，大幅减少了外露管路接头数量。阀体顶部两个黑色方形模块为电磁通断阀，可分别控制左右两侧喷杆的药液供给，作业时机组行至果树空档位置可单独关闭一侧喷路，避免空喷浪费；两个带红色防滑旋钮的接头为压力调节与泄压操作端，旋钮表面做了竖向防滑棱，操作人员戴沾药的劳保手套也能顺利拧动，不需要额外工具即可在田间快速调整系统压力。

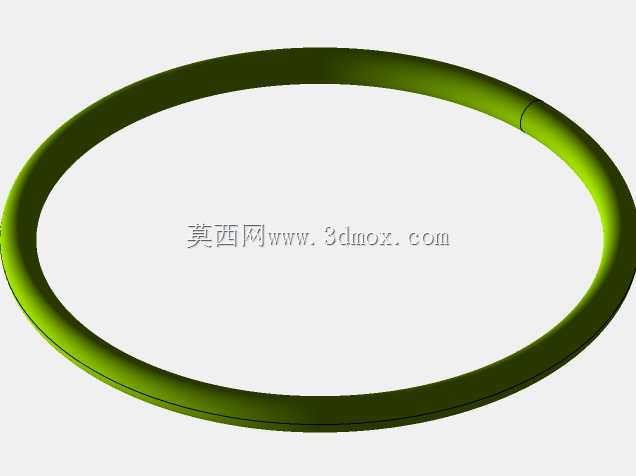

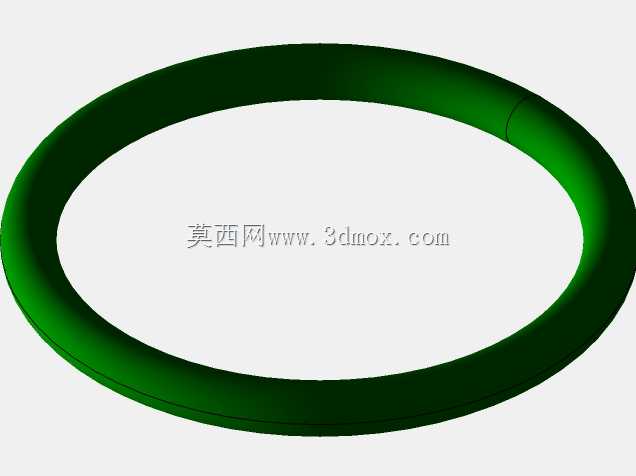

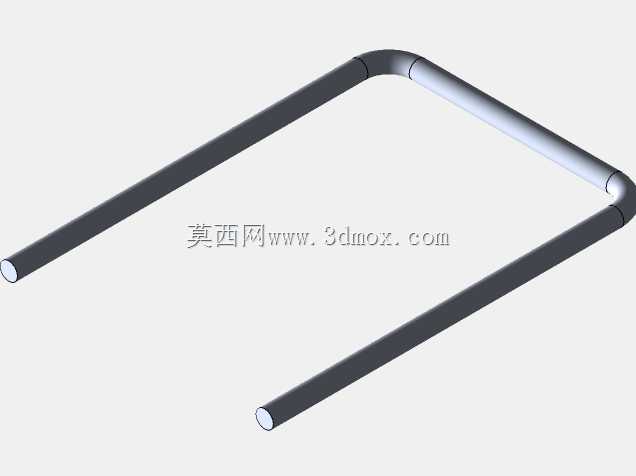

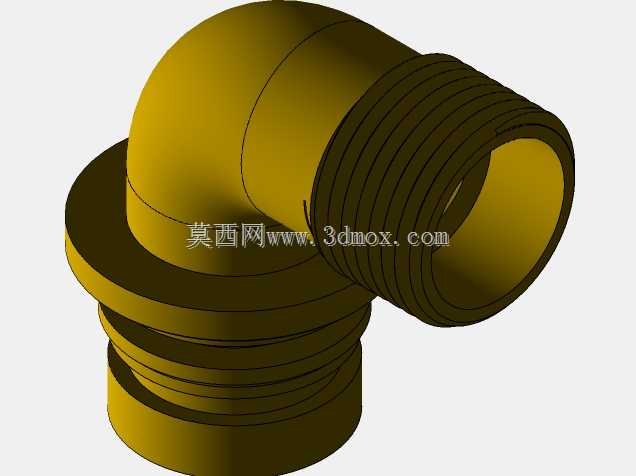

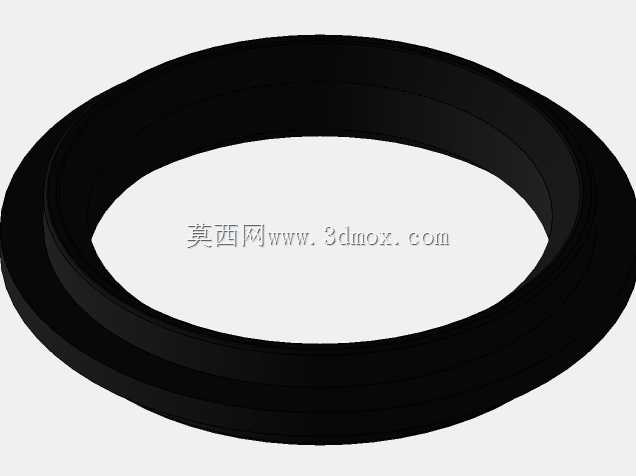

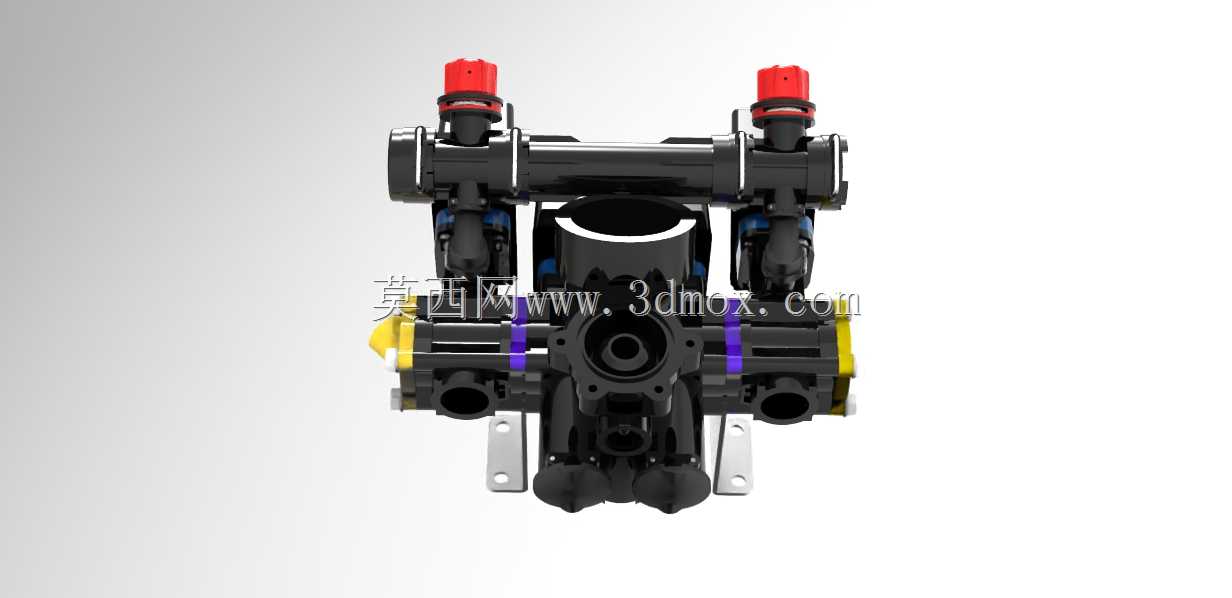

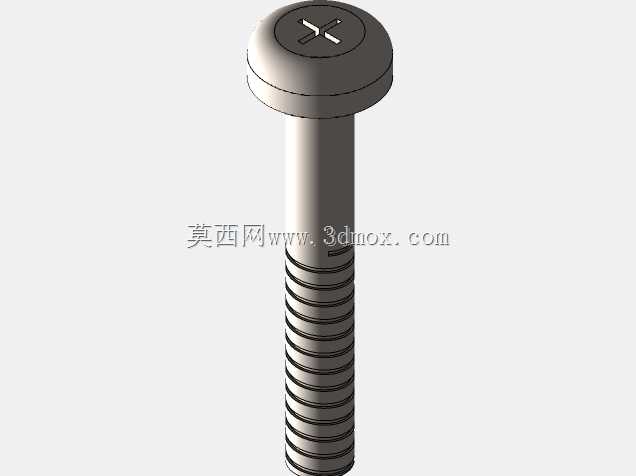

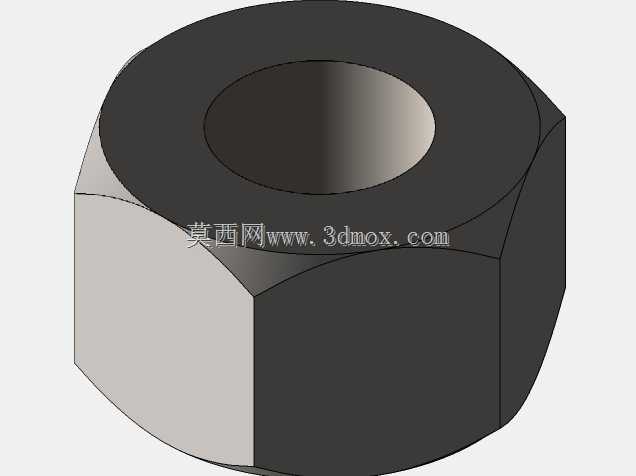

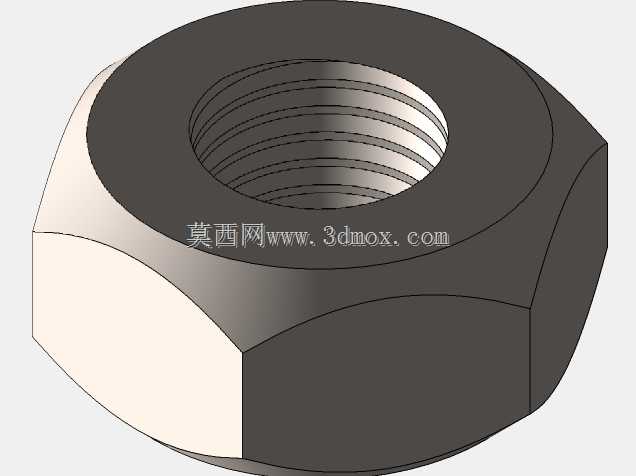

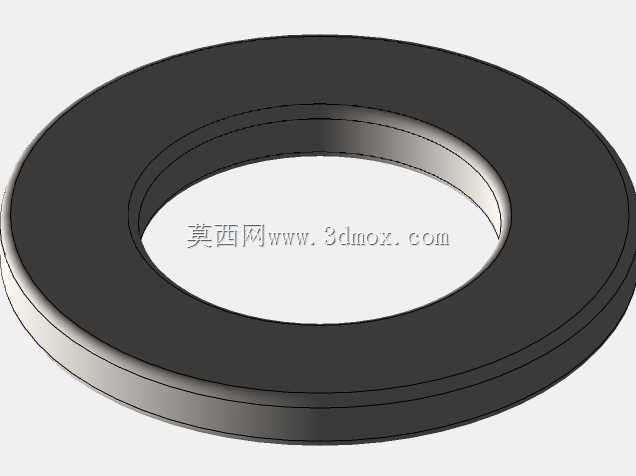

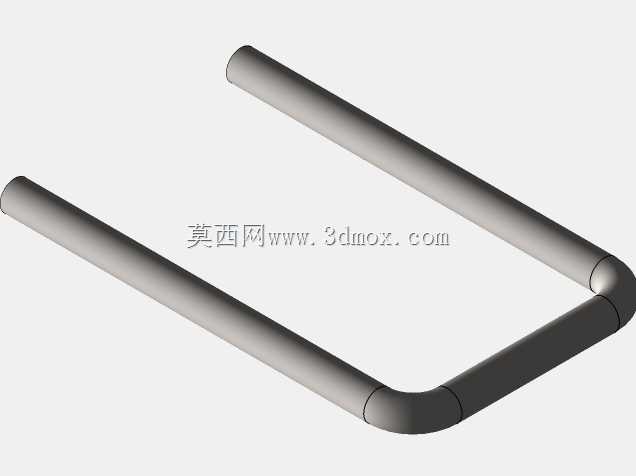

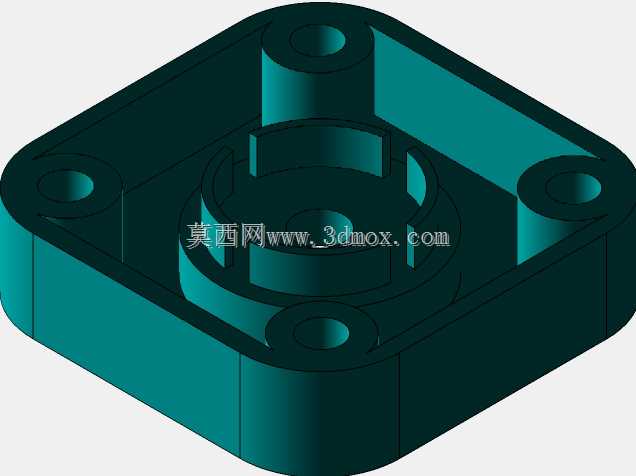

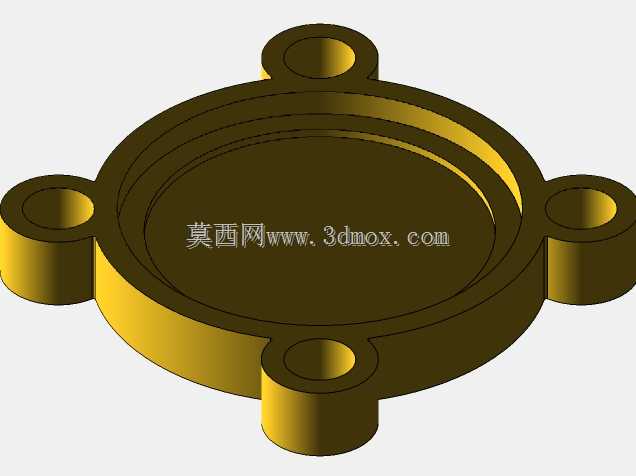

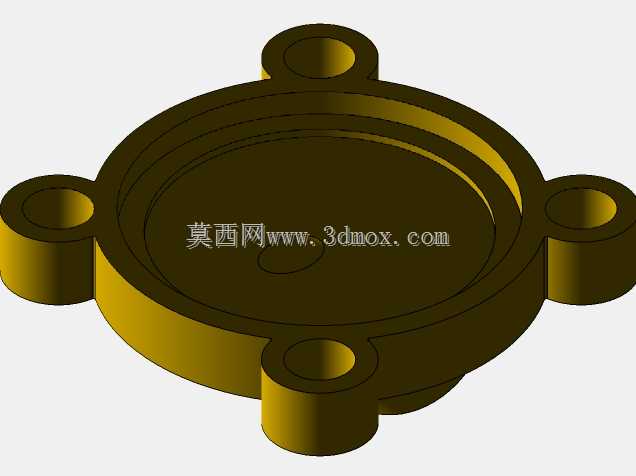

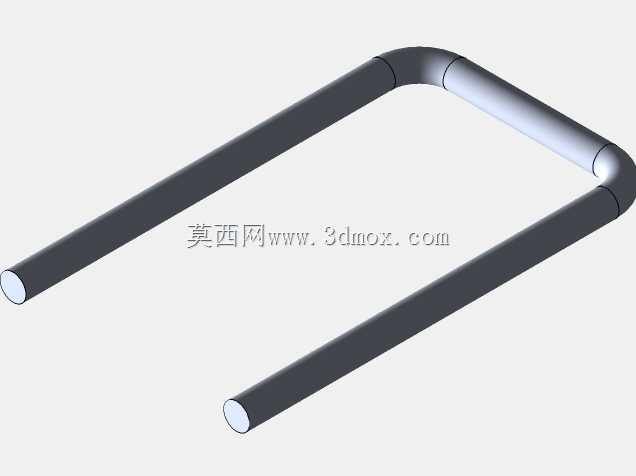

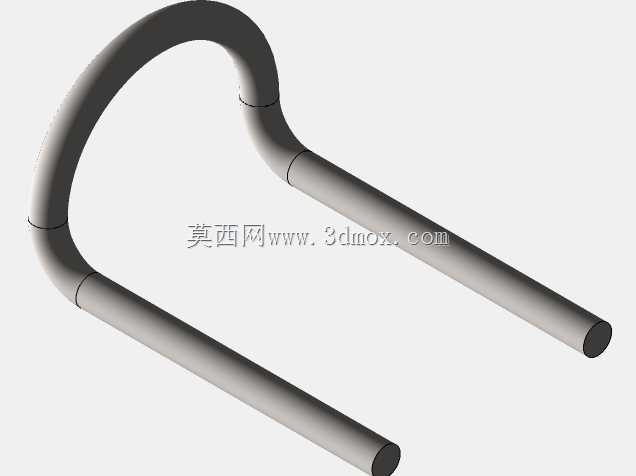

　　阀体下部设置大口径回流接口与泵体安装对接法兰，法兰面预留四个螺栓孔，可直接固定在三缸柱塞泵的出口端，安装时不需要额外搭建过渡支架，阀块与泵体的结合面加装耐油橡胶密封垫，能够耐受常用杀虫剂、杀菌剂、叶面肥等弱酸碱药剂的长期腐蚀。侧面黄色标识块对应的是低压回液通道，溢流出来的药液通过该通道直接回流到药箱，避免高压药液持续憋压导致泵体温升过高、密封件过早老化。阀体侧面的紫色细管为压力反馈引压管，能够把出口端的实时压力传导到调压膜片上，当喷杆处有喷头堵塞、管路压力瞬间升高时，溢流阀会自动开大回流通路，把多余流量泄回药箱，防止管路超压爆管。

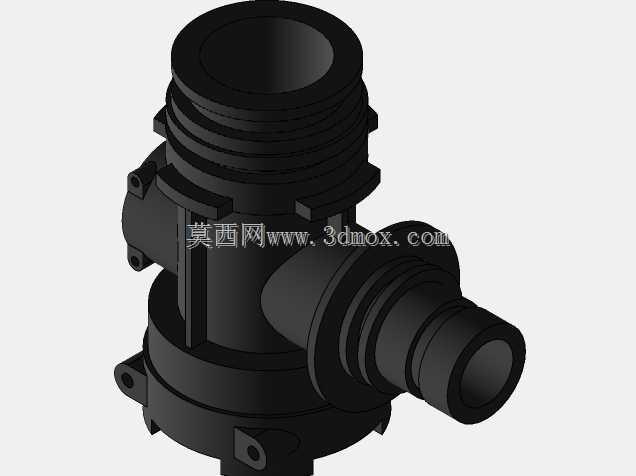

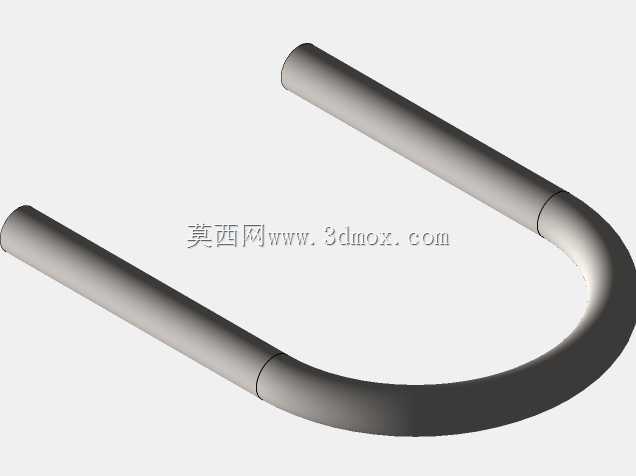

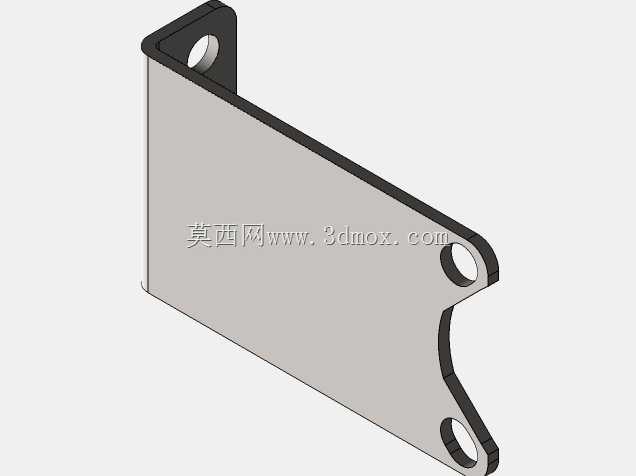

　　安装边界方面，整套装置整体轮廓紧凑，宽度方向预留了电磁阀接线插头的插拔空间，接线端朝向阀体上方，田间冲洗时泥水不会顺着线束插头流进线圈内部；高度方向从底部泵连接法兰到顶部电磁阀上端面的尺寸适配多数车载喷雾机的泵舱安装空间，不需要额外抬高药箱框架。进出液接口采用标准锥管螺纹，和市面常见的高压喷雾胶管、快装接头通用，农户更换损坏胶管时不需要找专用配件。阀体上的圆形大口径接口为总出液口，对接喷杆主供液管，侧面小接口分别对应左右分段喷杆，管路走向清晰，后期检修时不用顺着杂乱管线逐一排查通路。

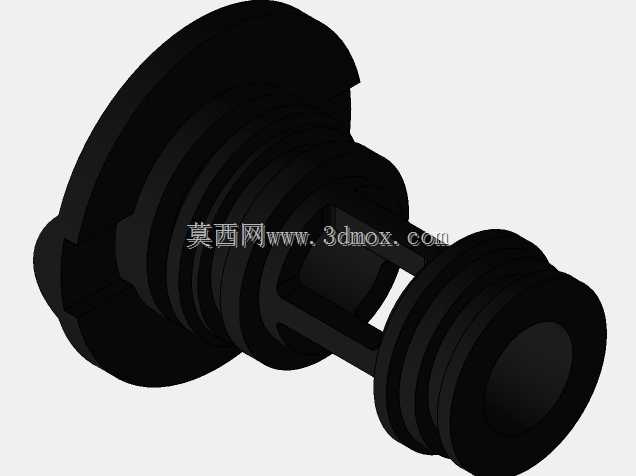

　　实际作业逻辑上，药泵启动后，药液先进入阀块内腔，操作人员通过红色调压旋钮设定工作压力，电磁线圈得电后对应通路开启，药液流向喷杆喷头；关闭某一路电磁阀时，该路通路截断，总输出流量减少，溢流阀自动调整开度，剩余流量从回液路流回药箱，系统压力始终维持在设定区间，不会因为某一路关闭就导致其他工作喷头压力骤升。装置底部的安装支座带定位凸台，和泵体对接时能够自动对中流道孔，装配时不会出现密封圈错位压偏的问题，维修拆解后重新装复也能保证流道对齐。针对果园低温作业场景，阀体最低处预留了排液螺塞，冬季作业结束后可以拧开螺塞排空阀腔内残留药液，避免残液结冰胀裂内部流道。整个装置没有复杂的电子传感部件，调节逻辑以液压机械反馈为主，在田间高湿度、多粉尘的环境下故障率远低于全电控调节方案，同时兼顾了自动稳压与手动操作的便捷性，既适配小型人工操控打药机，也可以对接简单的自动喷控系统实现分段喷药。
