0.22uF50V直插铝电解电容结构

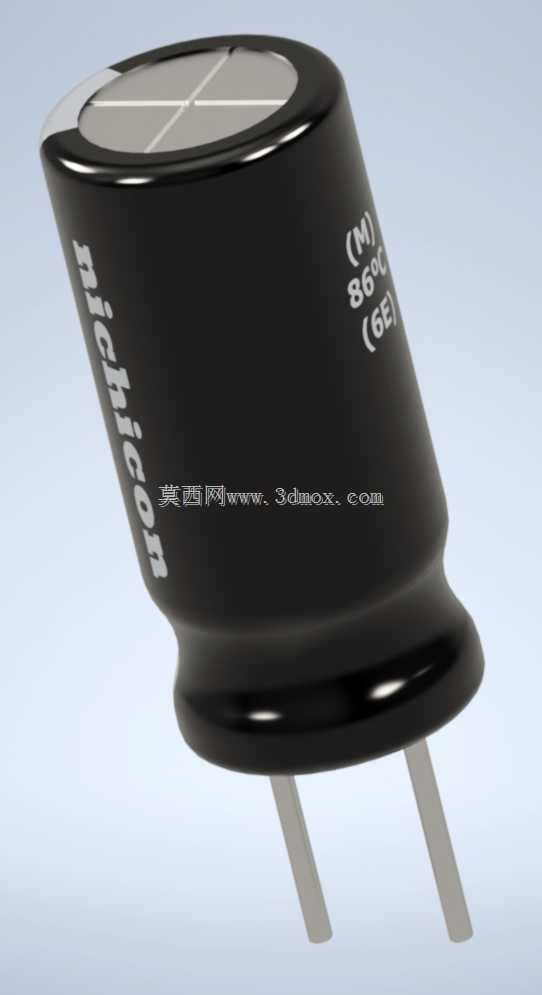

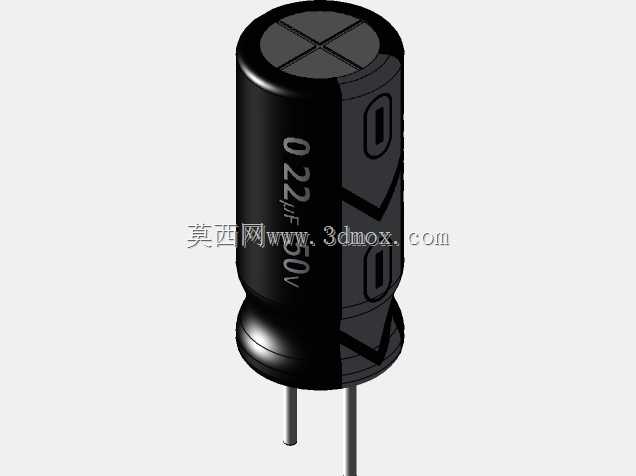

　　该结构围绕小容量直插铝电解电容器展开，主体采用矮胖圆柱封装，黑色套管包覆铝壳，正面保留极性标识区，侧面印有容量、耐压与品牌标识区域，底部引出单根可见引脚，另一引脚由封装底部对应位置伸出，符合有极性电解电容在PCB装配中的识别与插装逻辑。建模时需要把套管、铝壳、顶部防爆槽、底部橡胶塞、引脚和端面台阶分别表达清楚，不能只做简单圆柱体；顶部的十字或开槽防爆结构是电解电容失效泄压的重要部位，在设备紧凑布局时，其上方必须保留避让空间，避免被胶层、支架或相邻器件压住。

　　从实际用途看，这类小容量低压电解电容常见于控制板电源入口、信号耦合支路、继电器驱动板、仪表前端以及小型通讯终端中，主要承担局部滤波、退耦、瞬态能量补偿和直流母线纹波吸收。0.22uF、50V规格并不承担大容量储能任务，更多是在高频或窄空间位置补充电解电容的低频响应，配合陶瓷电容、电感或稳压芯片形成稳定供电网络。选型时要关注额定电压裕量、工作温度、纹波电流、ESR和寿命等级，三维布局阶段则要把直径、高度、引脚间距、焊盘孔径和波峰焊或回流焊过程中的热影响区一并校核。

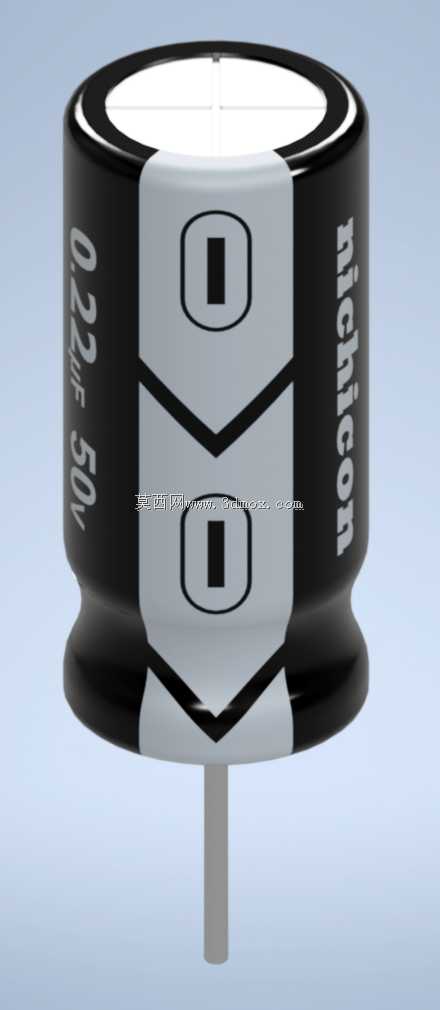

　　外形处理上，圆柱壳体的圆弧面与标签平面需要分层建模，黑色热缩套管略大于内部铝壳，端部卷边和底部收口不能省略；极性标记采用箭头、色块和负号区域组合，使装配人员在丝印不清时仍能通过器件本体判断方向。引脚部分按直插弯折前的状态表达，中心线位置、伸出长度和直径要与封装库一致，便于在PCB中建立三维干涉检查。若设备需要灌胶、涂覆三防漆或加装绝缘片，模型还应体现套管外表面与周边金属件的最小电气间隙。

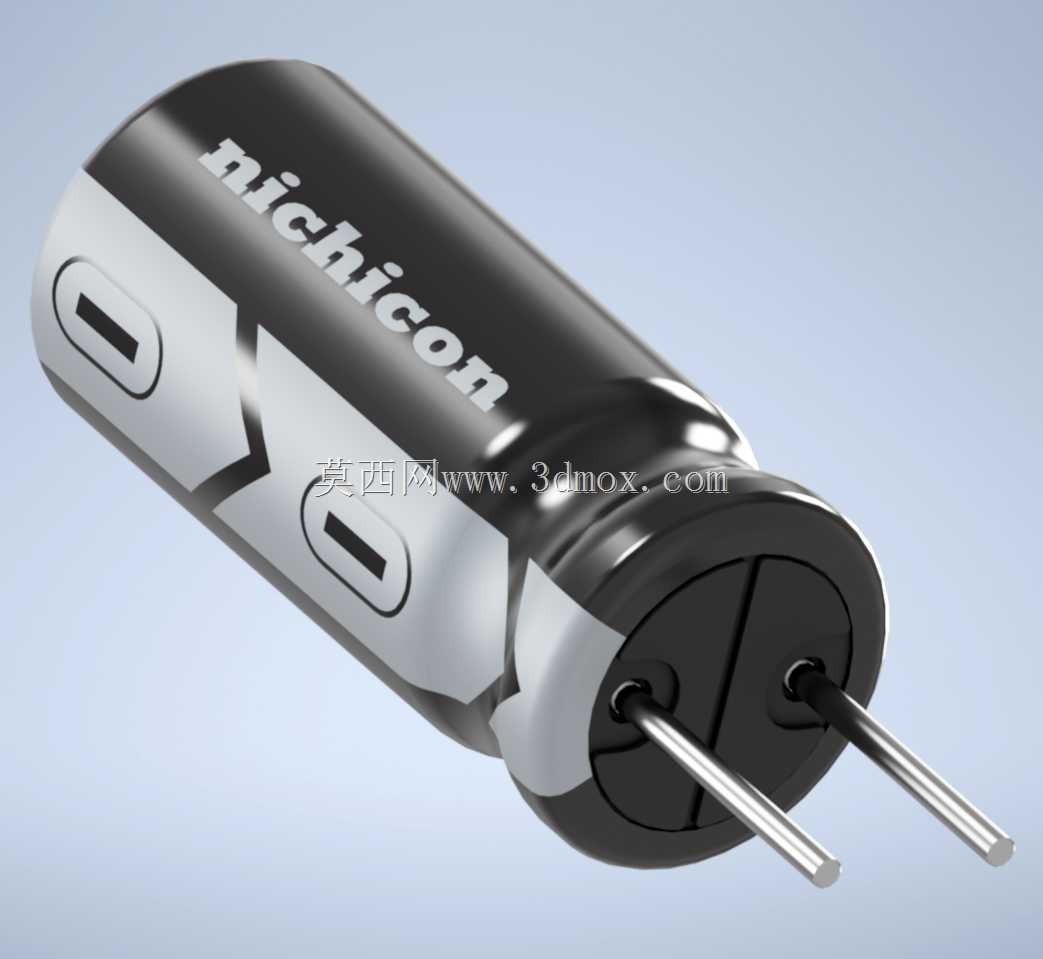

　　设计思路偏向真实制造与装配还原：铝壳承担密封和容纳芯包的作用，橡胶塞固定引脚并完成底部密封，外部套管承担绝缘、标识和极性提示；顶部泄压槽在内部压力升高时提供规则开裂路径，因此结构建模不能把顶面做成完全封闭的光滑实体。对于自动化插装场景，电容本体的圆柱直径决定供料器和编管适配，本体高度影响贴装头吸嘴或插件机夹具行程，引脚长度则关系到穿过PCB后的剪脚余量。

　　在整机布局中，这类电容通常靠近发热芯片或电源模块布置，但不能贴靠高温变压器、散热片或功率电阻；其圆柱侧面与相邻元件之间应保留手工焊接、检视和返修空间，顶部防爆阀上方不宜布置线束、金属壳体或刚性泡棉。若用于振动较大的设备，单靠两根引脚承受长期疲劳并不稳妥，需要在底部点胶、增加卡箍或设计电容座；三维模型中应同步给出安装包络，包括本体最大外径、总高、引脚占用深度以及极性方向，方便结构工程师在机箱、支架和PCB之间完成间隙协调。

　　建模细节还应服务于工程出图和BOM核对：容量标识、耐压标识、品牌字样和负极条纹可作为外观特征保留，旋转视角时能够检查标签方向是否与装配可视窗口一致；底部端面与PCB表面之间的悬浮高度要符合清洗和焊接要求，引脚穿出焊盘后的长度需避免触碰壳体或下层板。对于多板堆叠、电源模块狭小腔体内的布置，该模型可用于验证插拔模块路径、线束绑扎空间以及维修工具操作角度，使电子元件不再是原理图中的抽象符号，而是具备真实边界、装配约束和安全距离的机械对象。
