3300微法50伏铝电解电容结构建模

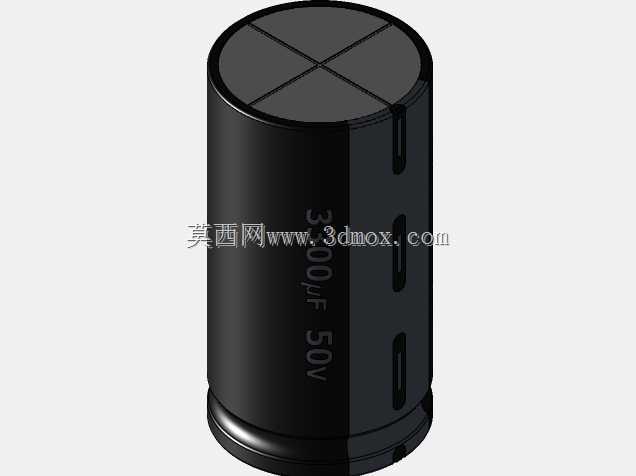

　　这款直插式铝电解电容器的三维结构，围绕3300μF、50V规格的大容量圆柱型元件展开，建模时重点还原了电子设备内部电源回路中最常见的安装形态。电容本体采用黑色圆柱形铝壳包覆，壳体表面印刷容量与耐压标识，顶部压制十字形防爆刻痕，这一结构是铝电解电容区别于普通薄膜电容、陶瓷电容的典型特征：当元件长期工作在高温纹波环境下，内部电解液受热产生压力时，顶部刻痕会优先开裂泄压，避免壳体爆裂损伤周边PCB板与布线。

　　从实际设备应用场景看，这类大容量低压电解电容大量出现在开关电源输出端、伺服驱动器母线滤波回路、工业控制板卡整流后平滑电路、音频功率放大设备电源级中。它承担的核心作用是把整流后的脉动直流电压拉平，吸收负载瞬态跳变产生的电流缺口，抑制电源线上的低频纹波。在三维布局阶段，电容的占位高度、径向直径、引脚跨距直接决定电源板的元件堆叠边界，尤其在紧凑型控制柜、壁挂式驱动模块里，电容往往是板上最高的元件之一，外壳到机箱内壁的爬电距离、顶部到上盖的通风间隙都需要在结构评审时提前校核。

　　建模思路上，本体部分以旋转特征生成圆柱铝壳，壳壁保留均匀壁厚以对应真实拉伸铝壳的冲压工艺；顶部十字防爆槽采用浅凹槽特征表达，槽底厚度远小于壳体壁厚，符合泄压槽的弱化设计逻辑。壳体侧面的塑封套管通过包覆圆柱面处理，印字区域以贴图或凸刻方式呈现3300μF、50V参数，套管下端略微超出铝壳底边，还原热缩套管收边的装配细节。底部引出两根径向直插引脚，引脚间距按照大容量牛角/直插电解电容的标准跨距设置，引脚根部带有橡胶密封塞区域，塞体嵌入铝壳卷边口内，既实现电解液密封，也承担引脚绝缘固定作用。

　　外形与安装边界方面，圆柱直径对应大容值电解的宽体规格，本体高度与直径比例接近常见的长寿命系列，引脚从底部同一侧平行引出，适合波峰焊或手工插装后穿过PCB开孔焊接。布局时需要在电容本体周围预留散热空间，避免紧贴功率电阻、整流桥、变压器等发热器件；顶部防爆阀正上方不得布置线束、金属支架或其他元件，要留出泄压方向的安全空间，防止阀片开启时热气流直吹相邻器件。极性特征通过引脚长短区分，长脚对应正极、短脚对应负极，套管上通常印有负极标识条，建模时可在壳体侧面增加条状标记区，方便装配时核对PCB丝印极性，防止反接造成电容早期失效。

　　从结构工程师选型视角，这类元件模型不仅是外观示意，更要服务于干涉检查与装配工艺：圆柱外圆到周边贴片元件的安全间隙、引脚伸出PCB背面的焊接长度、本体底部离板高度影响清洗与助焊剂残留空间，多颗电容并排布置时还要考虑套管公差累积造成的贴靠问题。把铝壳卷边、橡胶塞、防爆槽、极性标识、直插引脚这些细节完整表达后，模型可直接用于电源板整机布局、机箱内部空间校核、维修拆装路径验证，帮助设计人员在打样前发现高度冲突、极性方向错误、散热空间不足等实际工程问题。
