直插色环1W碳膜电阻器三维结构

　　这套直插色环电阻器三维结构，面向消费电子、工业控制板卡、通讯终端、电源模块、教学实验装置等场景的板级装配设计需求搭建，还原了轴向引线式1W功率电阻的完整实体形态，可直接用于PCB布局干涉校验、整机装配空间校核、电子装联工艺演示、元器件物料三维库搭建等工作。

　　做板级结构设计时，电阻是整机BOM里数量占比最高的被动元件之一，小功率信号采样、限流分压、负载匹配、浪涌抑制回路都会用到这类轴向引线电阻。很多工程师在布局阶段只调用二维封装符号，忽略本体径向尺寸与折弯引线的空间占用，等到样机装配时才发现电阻本体和相邻电解电容、接插件、散热片发生顶碰，或是引线折弯后跨距不符合PCB孔位要求，返工改板的成本远高于前期三维校验的投入。这套模型把电阻本体的柱形轮廓、端部封帽、轴向引出线、90度折弯成型结构都做了实体还原，结构设计人员可以直接把模型调入整机装配环境，核对元件在PCB板面的高度占用、本体与周边元件的安全间隙、引线折弯后的跨距是否匹配预设焊盘孔位。

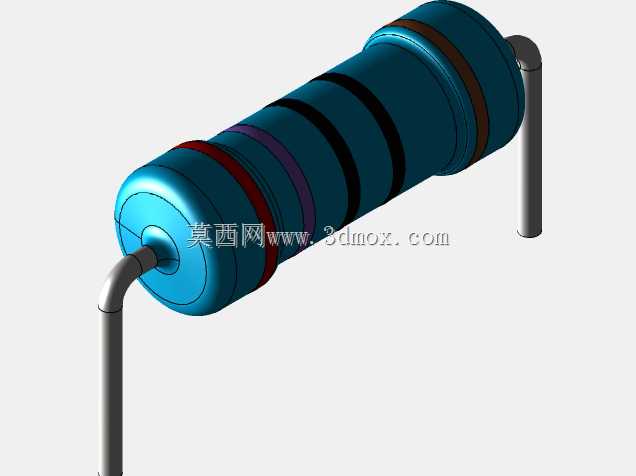

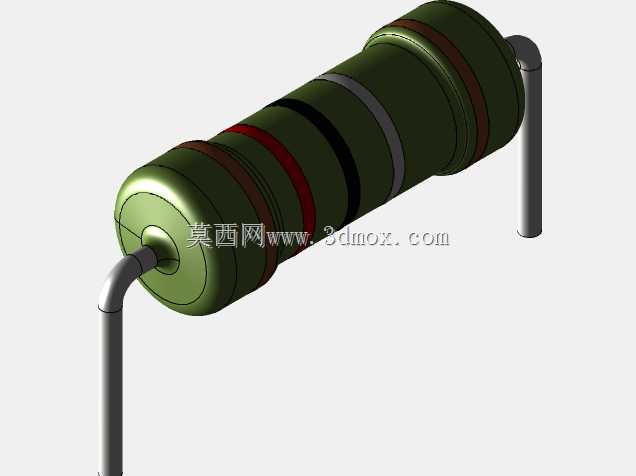

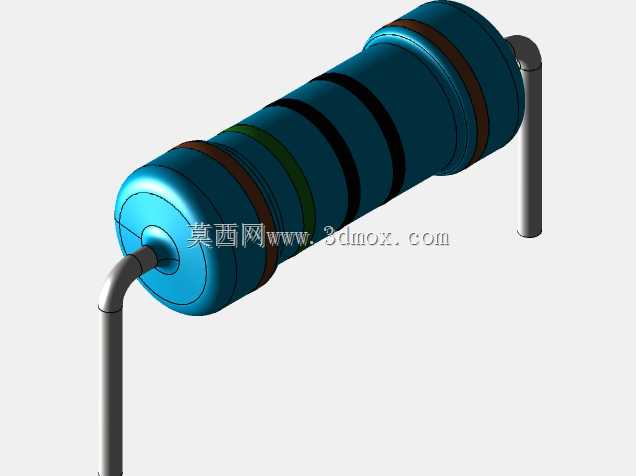

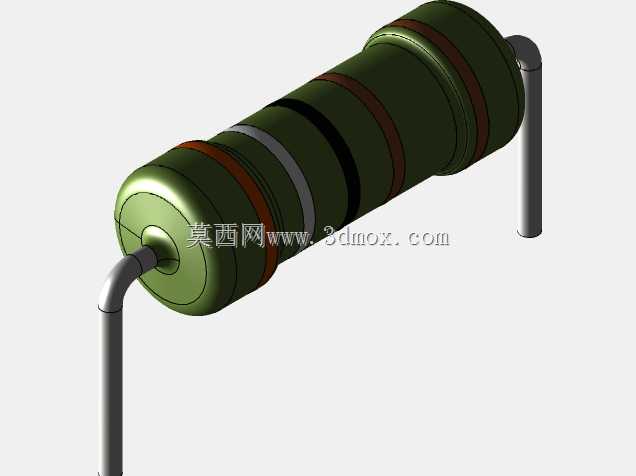

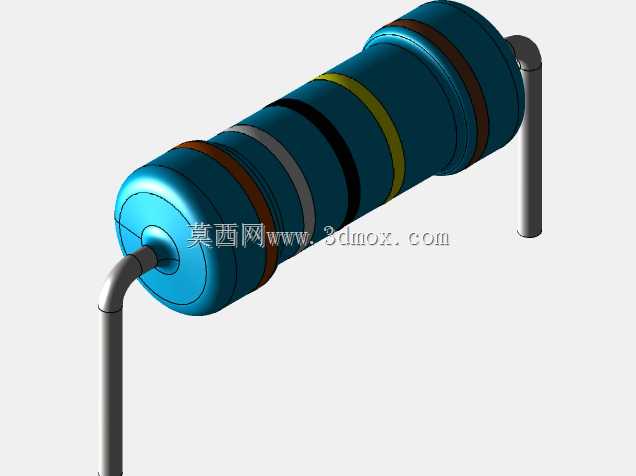

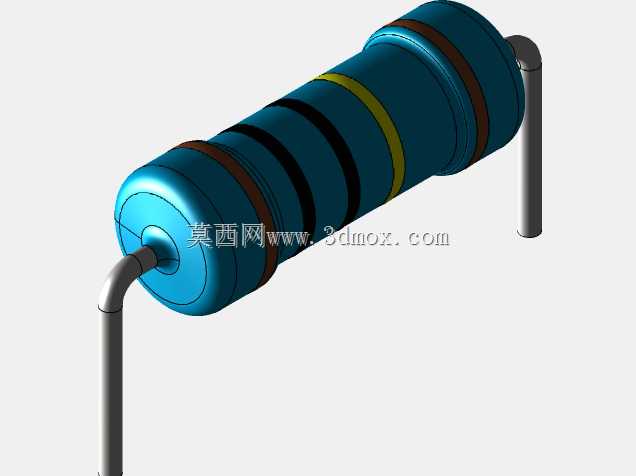

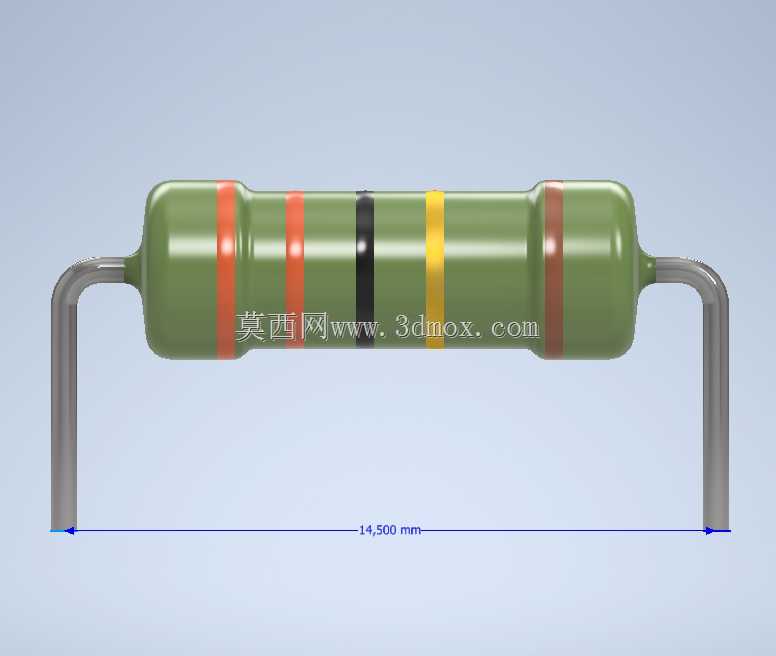

　　从结构细节来看，电阻主体为圆柱状绝缘基体，外层是绿色阻燃涂覆层，表面印刷多道色环标识，不同颜色环带对应阻值倍率、误差等级参数，端部金属封帽与陶瓷基体紧密压合，两侧引出镀锡铜引线，引线可根据装配需求做轴向直出或径向折弯成型。建模时特意还原了本体两端的缩颈过渡结构，没有把电阻简化成等直径光圆柱，这部分细节在做密集板卡布局时十分关键：缩颈位置的直径略小于主体中段，相邻元件并排排布时，端部封帽区域的间隙可以适当压缩，而中段涂覆层的外径才是决定元件最小排布间距的核心尺寸。

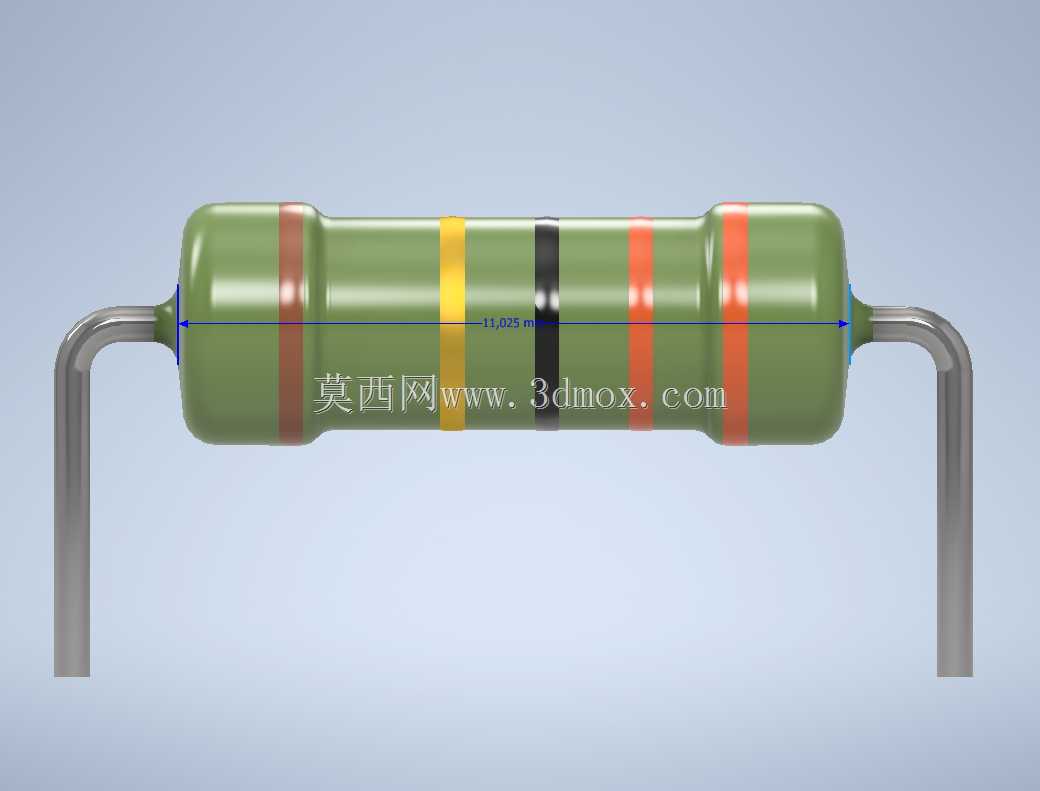

　　功率选型层面，1W额定功率的电阻相比常规0.25W、0.5W小信号电阻，本体直径与长度都明显更大，工作时允许的耗散功率更高，在电源泄放回路、功率限流、假负载测试场景中，不会因为长时间过耗出现涂层开裂、阻值漂移问题。建模时按照通用1W轴向电阻的主流外形尺寸控制比例，本体长度、最大外径、引线线径、折弯后引脚伸出高度都贴合行业通用物料规格，调入装配后不需要额外缩放比例，就能直接模拟真实物料的安装状态。

　　设计思路上，没有把元件做过度艺术化处理，所有结构特征都服务于工程装配校验：引线的折弯圆角做了真实还原，避免直角折弯带来的应力集中，实际生产中电阻引线折弯处如果圆角过小，装联焊接后容易出现引线断裂、根部密封失效问题；本体表面的色环位置按照常规读数顺序排布，可直观区分不同阻值规格的外形差异；两端引线的同轴度做了约束，模拟工业编带物料的一致性，不会出现引线歪斜导致的插件对位偏差。

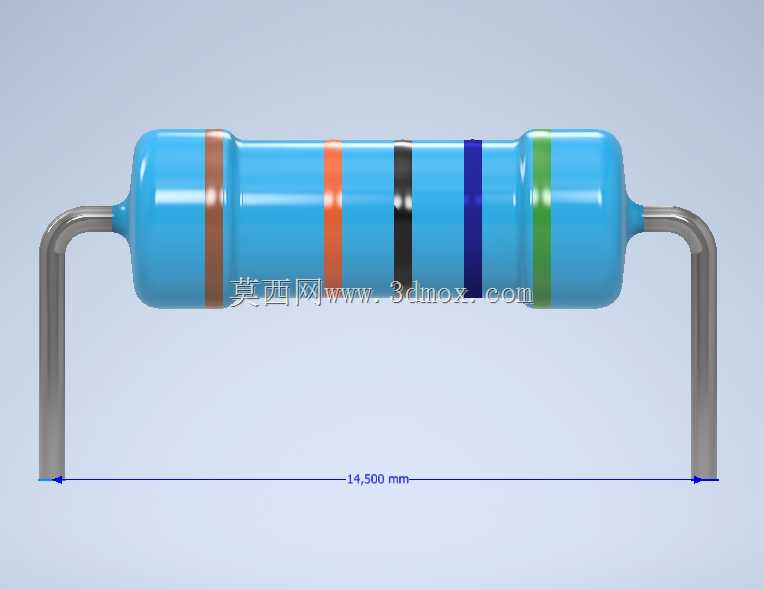

　　安装边界方面，直插式电阻在PCB上有两种典型装配方式：一种是卧式贴板安装，引线沿轴向穿过焊盘孔后折弯贴附板面，本体平行于PCB表面，这种安装方式占用板面高度小，抗振动性能好，适合车载、工业设备等高振动场景；另一种是立式安装，将一侧引线折弯90度后插入焊盘，电阻本体垂直于板面竖立，占用PCB平面面积小，适合板面空间紧张的高密度板卡。这套三维模型完整还原了折弯后的引线形态，设计人员可以分别模拟两种安装方式下的空间占用：卧式安装时要核对本体圆柱底部到PCB板面的间隙，预留涂覆层与板面绝缘距离，同时确认本体长度方向不会超出板边或干涉相邻接口；立式安装时要核对本体顶端到上方壳体、散热结构的垂直间隙，避免整机合壳时压坏电阻本体。

　　在整机热设计环节，这类功率电阻工作时会产生一定热量，三维模型可以辅助热仿真人员明确发热体的实际体积与安装位置，结合周围元件排布评估对流散热空间，避免电阻被周边高大元件包裹导致热量积聚。同时在做自动化插件工艺规划时，可依据模型的引线间距、本体外形尺寸校验自动插件机的供料、插装轨迹，确认元件不会在插装路径上和夹具发生碰撞。对于电子装联教学、装配工艺演示场景，精细化的电阻结构模型也能直观展示色环标识、引线成型、焊接点位的结构关系，比简化几何体更具工程参考价值。
