弯脚色环碳膜电阻精密三维数模

　　在消费电子、工控板卡、通讯终端以及小型电源模块的板级结构设计中，轴向引线电阻是最常见的通孔插装元件之一。这套数模围绕弯脚成型后的色环电阻展开，还原了蓝色环氧涂装本体、多道色环标识、两端金属帽以及折弯镀锡引线的完整形态，可用于PCB装配干涉检查、板卡布局校核、工装夹具设计和产品可视化展示。

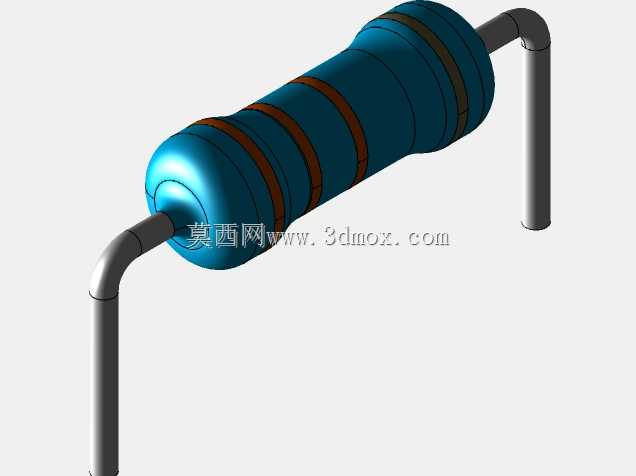

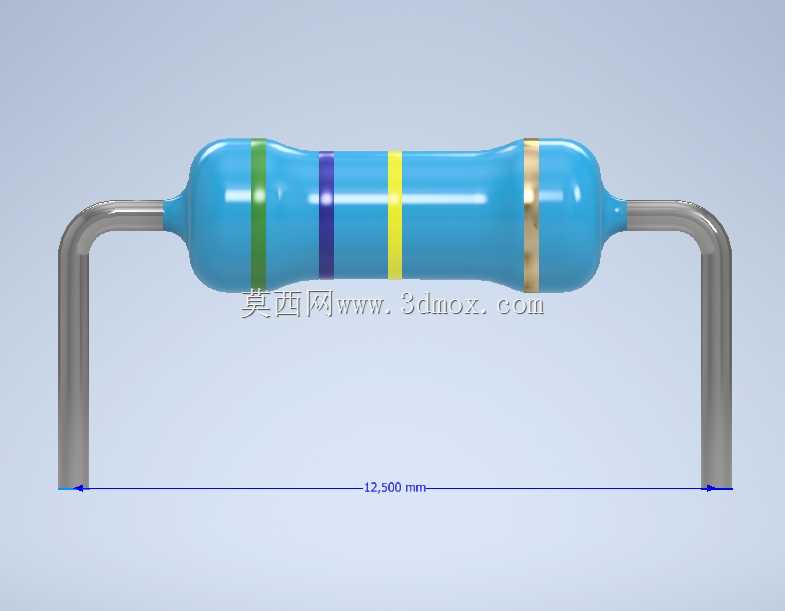

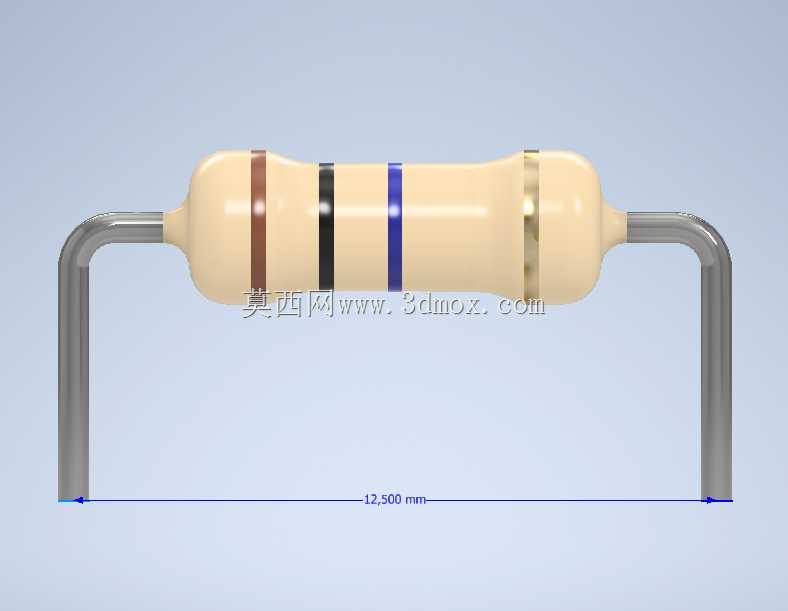

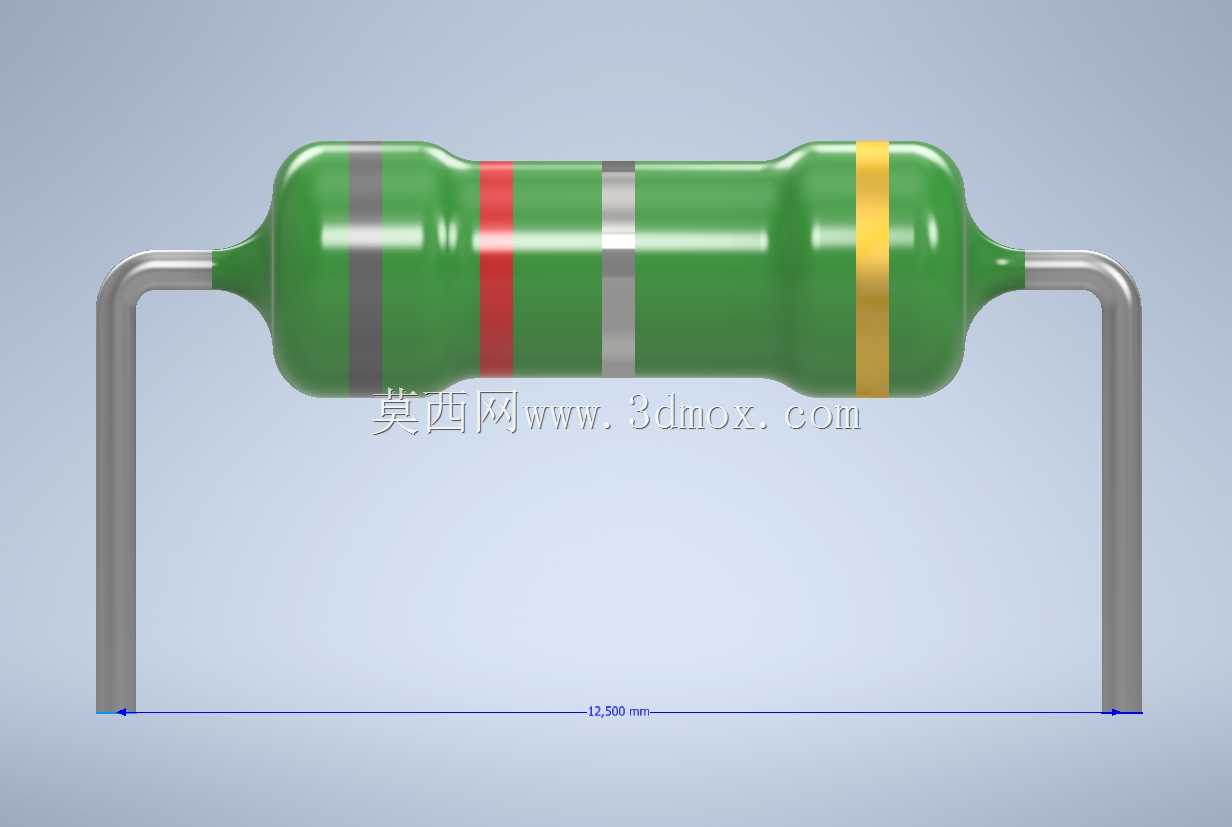

　　从实际装配角度看，电阻并非总是以直插状态进入整机。为适应板面高度限制、波峰焊输送方向或自动插件机的供料姿态，轴向引线常需要在本体两侧按规定跨距折弯。模型中将引线处理为近似直角下弯的形态，两引脚底端之间的边界跨距约12.5mm，这一尺寸直接关系到PCB孔位中心距、焊盘间距以及元件落板后的占位范围。结构工程师在建立元件库时，不能只关注电阻本体直径，还必须把引线折弯半径、引脚伸出长度、本体离板高度和焊孔公差一并纳入，否则在密集板卡上容易出现元件互相顶靠、丝印遮挡或焊接后本体歪斜等问题。

　　电阻本体采用细长圆柱加两端圆弧过渡的造型，表面色环按绿、紫、黄等顺序分布，末端另有一道靠近金属端帽的环带。建模时将色环做成包覆圆柱面的薄层结构，能够在渲染和剖切检查中保持清晰边界，也便于后续替换阻值色码。蓝色主体对应常见涂装外观，端部金属帽与灰色引线之间设置了连续过渡，避免数模在转角处出现失真断面。对于需要做设备爆炸视图或维修培训动画的场景，这种细节可以让元件识别更直观，装配人员能够根据色环位置和引线方向判断插件极性与摆放角度。

　　该类电阻的工程用途主要是限流、分压、上拉下拉、负载匹配以及简单信号调理。虽然单个元件成本低、结构简单，但在板级空间校核中却经常影响整体布局。折弯引线的电阻贴板后，本体轴线通常与PCB板面平行，占用的是板面上方的低矮空间；若板上同时存在电解电容、连接器、屏蔽罩或散热片，就需要核对电阻圆柱外圆与相邻高元件之间的最小间隙。数模保留了约2.5mm量级的本体直径特征，配合弯脚后的整体宽度，可在布局阶段提前发现孔位过近、元件跨距不匹配、维修工具无法伸入等问题。

　　设计思路上，模型没有把电阻简化成单一圆柱体，而是将功能区域拆分为涂装本体、色环标识、端帽、引线和折弯段几个部分。这样处理的好处，是在做装配树管理时可以分别控制材质、颜色和干涉状态；在导出用于协同评审的中间数据时，也能保持外观层次。引线段采用等截面圆杆形态，折弯处保留圆滑过渡，符合插件成型时避免应力集中的实际工艺要求。若将该数模放入自动插件机仿真，还可以进一步检查送料爪夹持位置、折弯刀具行程以及元件落入PCB孔位时的导向角度。

　　从安装边界看，底端两个引脚构成主要定位基准，本体中心高度决定上方安全空间，圆柱两侧圆弧决定水平方向不可压缩轮廓。板卡设计时，焊孔孔径要与引线直径留有合理间隙，孔距则应与弯脚跨距匹配；跨距过小会迫使引线在装配时产生额外变形，跨距过大则可能使元件浮高。对于需要涂覆三防漆或进行清洗的产品，还应结合本体离板间隙评估漆液流动和残留排出，而不是单纯追求贴板紧凑。

　　整体而言，该数模适合电子设备结构设计、PCB元件库建设、装配工艺演示和教学培训使用。它把常见小元件的外形、色标、引线成型和安装占位关系完整呈现出来，使设计师在虚拟装配阶段就能围绕孔位、高度、间隙和焊接可达性进行判断，减少样机阶段因元件姿态不合理带来的返工。
