直插铝电解电容精细三维结构建模

　　直插引线式铝电解电容器是电源板、驱动板、工控主板里最常见的极性储能元件，建模时不能只画一个圆柱加两根引脚，需要把量产零件真实的装配边界、外观特征和干涉风险全部还原出来。这类电容在开关电源输出整流后端承担低频纹波滤除、母线电压储能、瞬时负载电流补偿的作用，在伺服驱动器、变频器、充电模块、家电控制板以及通讯设备供电链路中大量使用，选型阶段结构工程师最先要确认的就是本体直径、总高度、引脚间距和顶部防爆阀的预留空间，很多整机布局返工都源于只参考了电容标称容量，没有核对包胶后的实际外形公差。

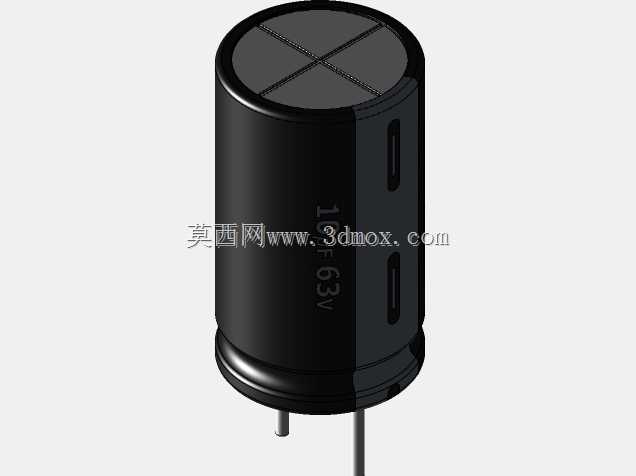

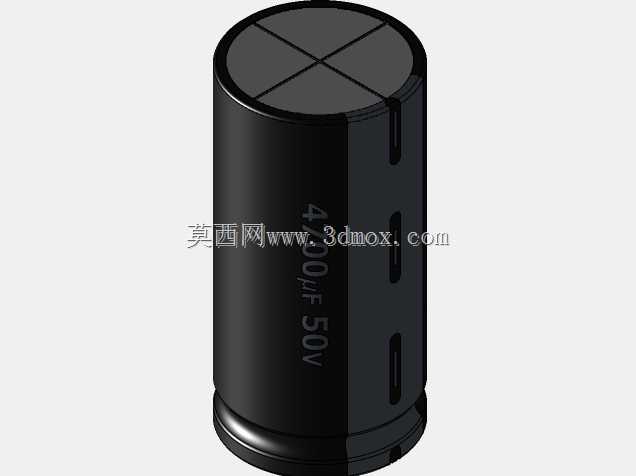

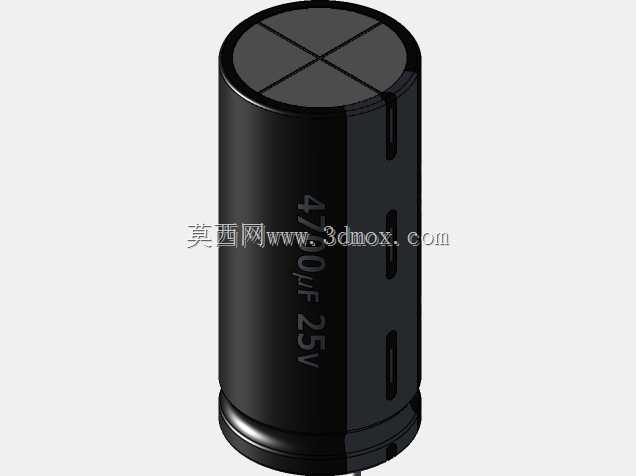

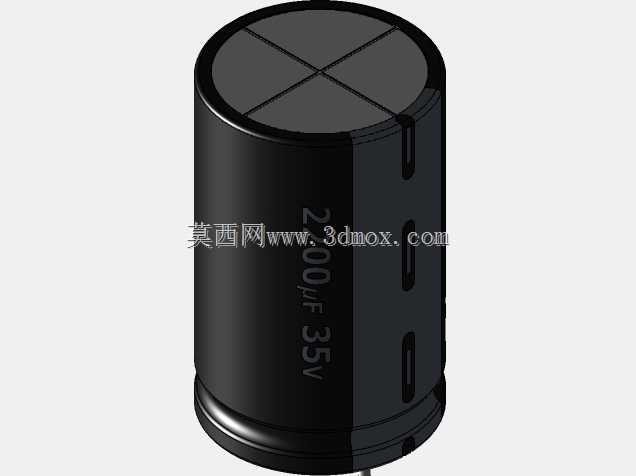

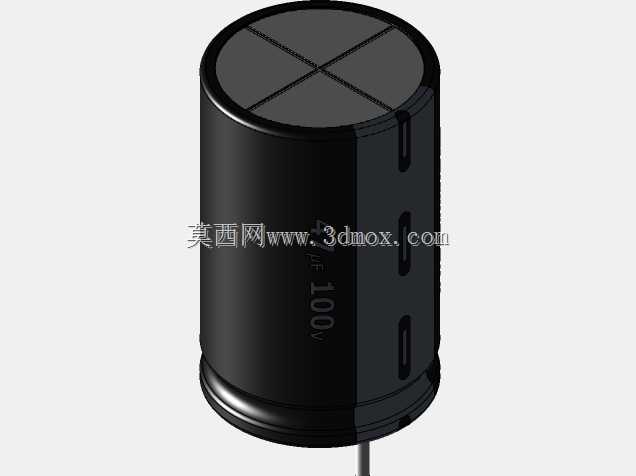

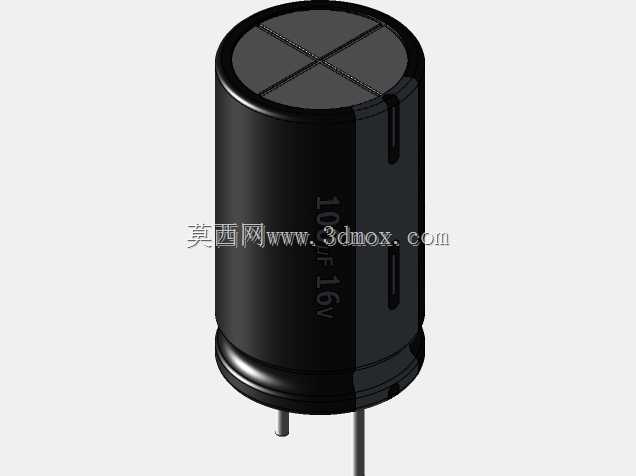

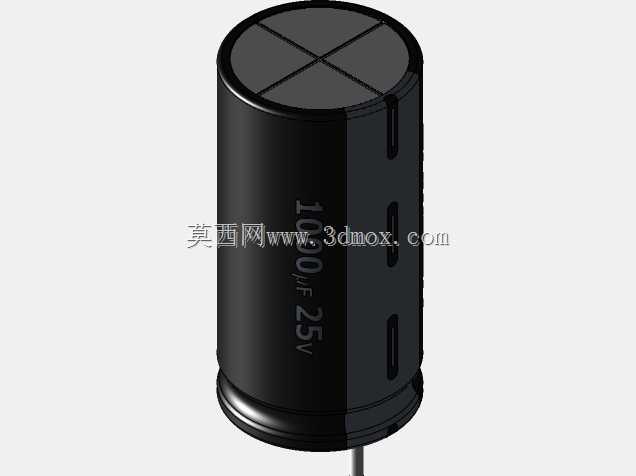

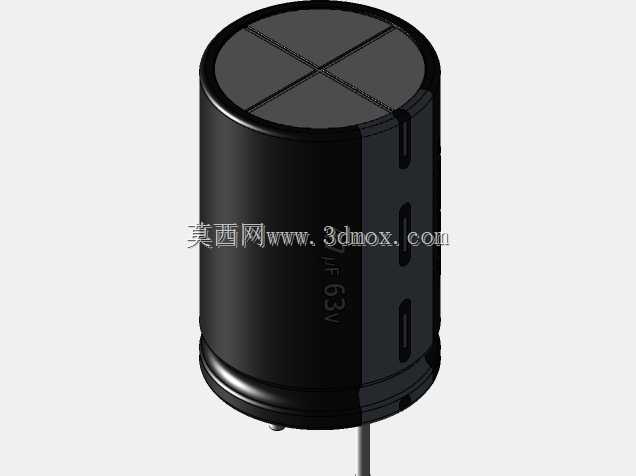

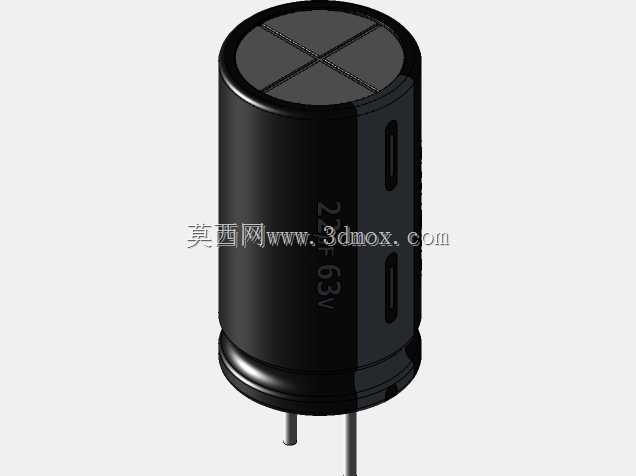

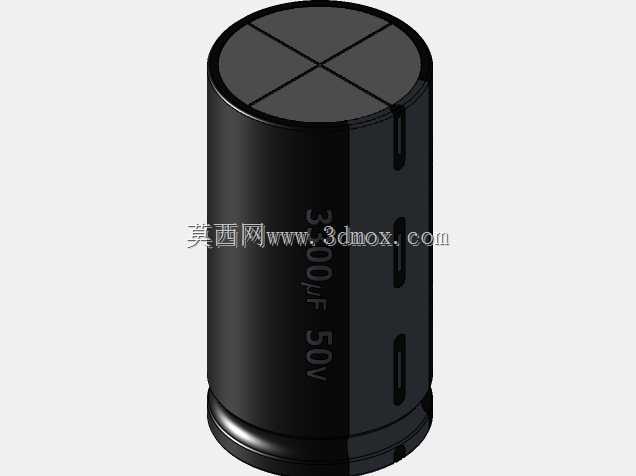

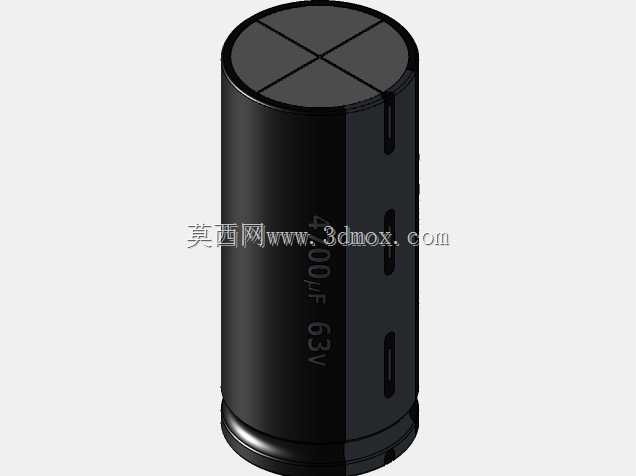

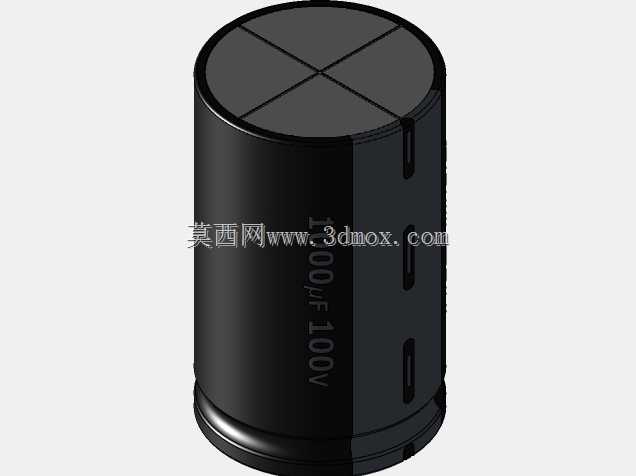

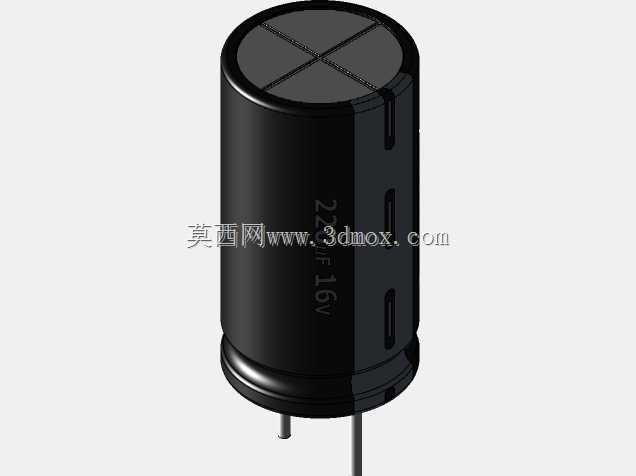

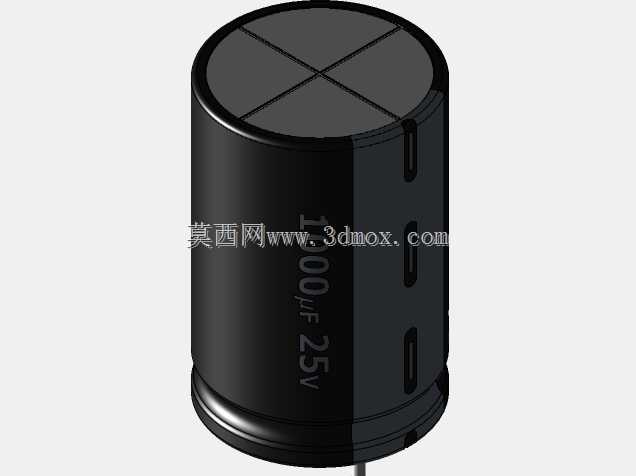

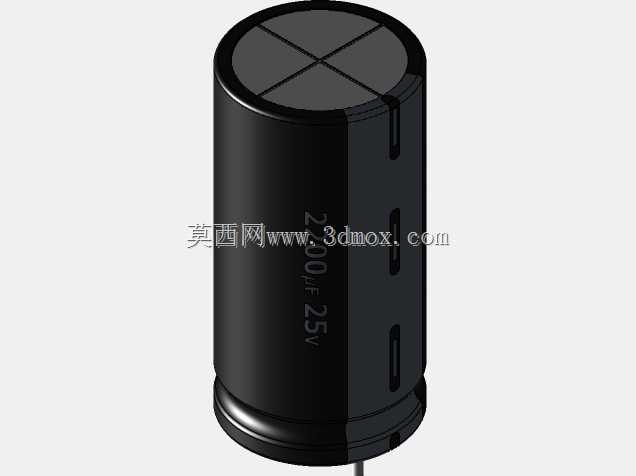

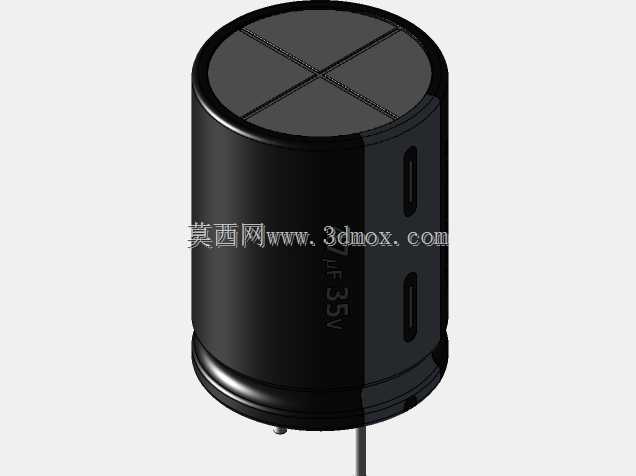

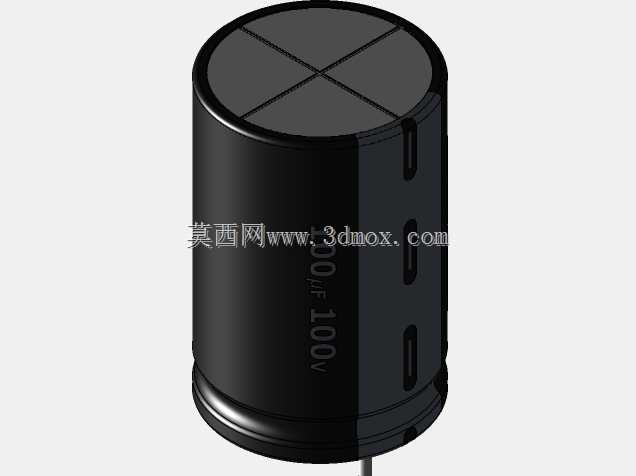

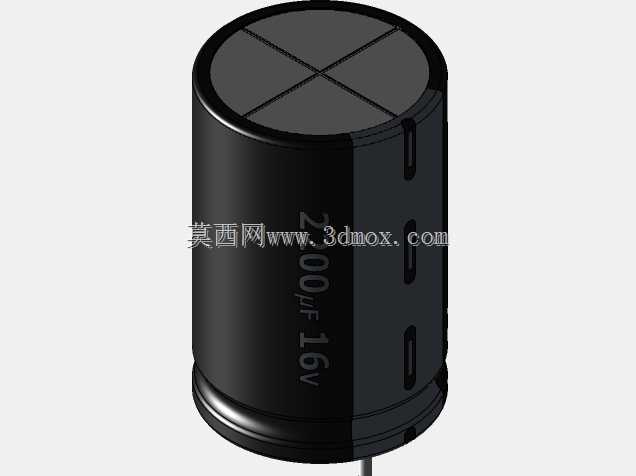

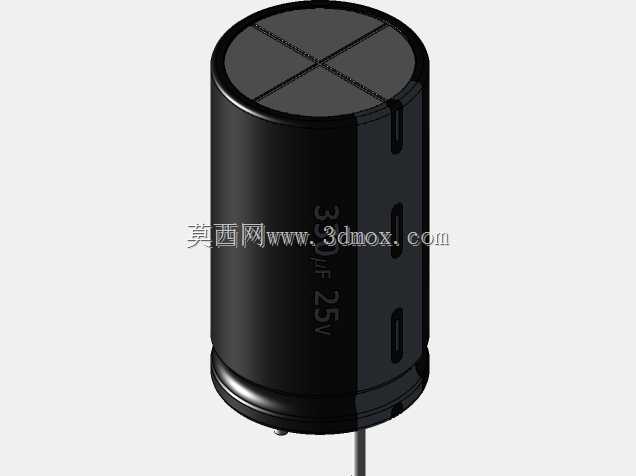

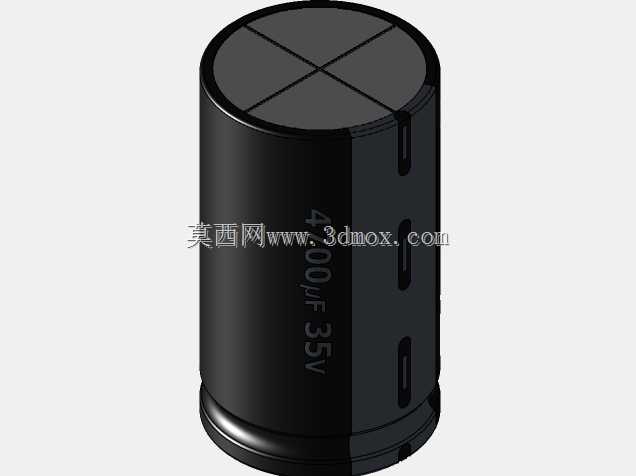

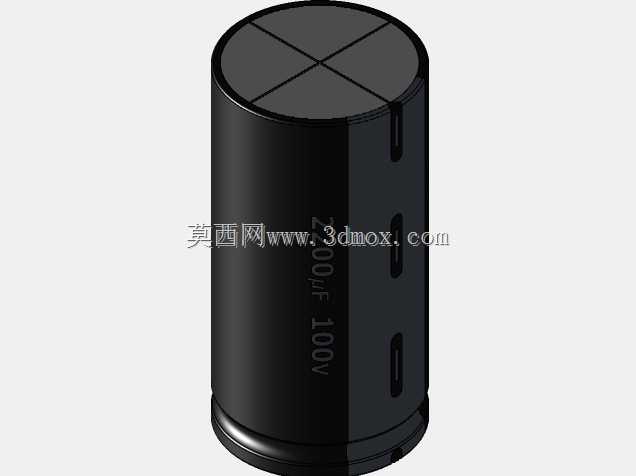

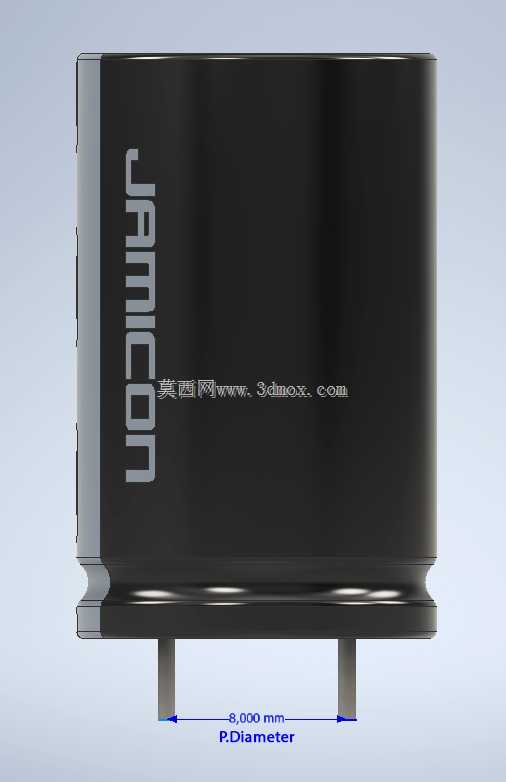

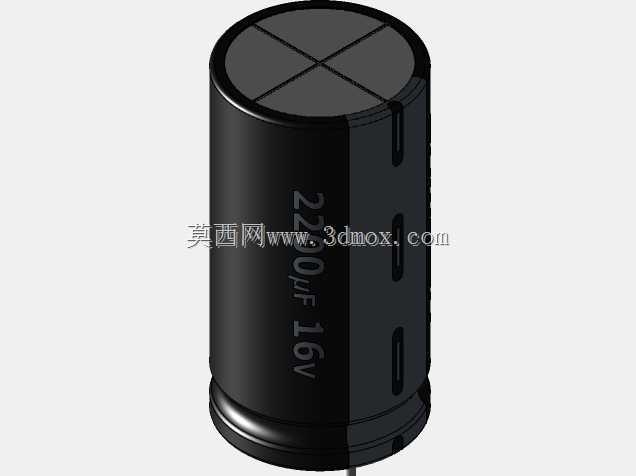

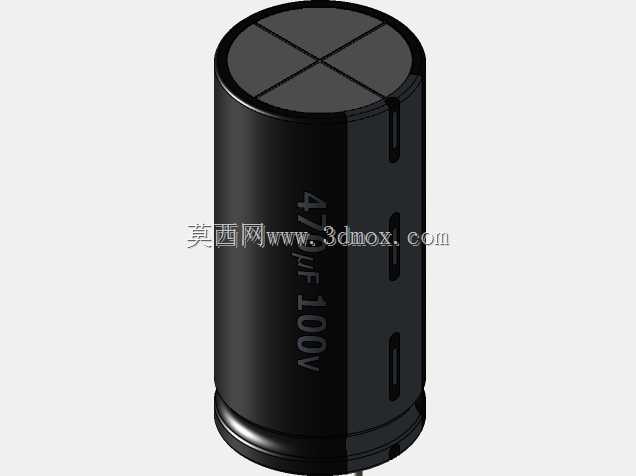

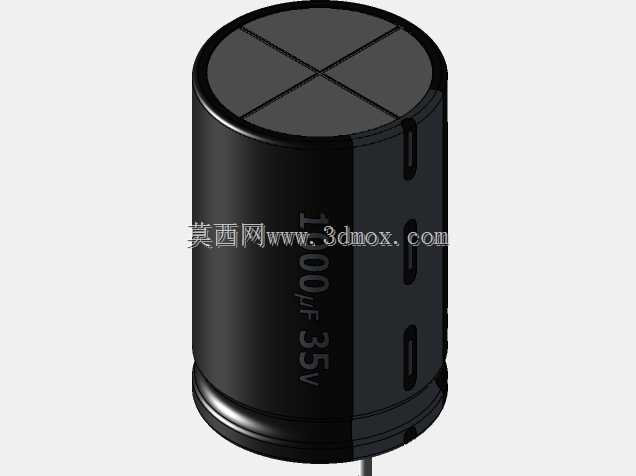

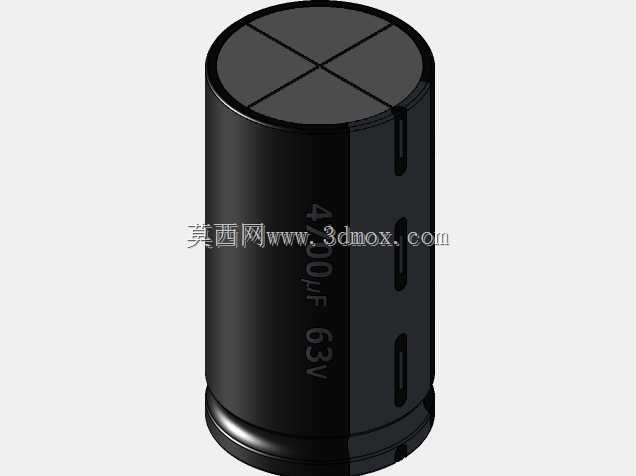

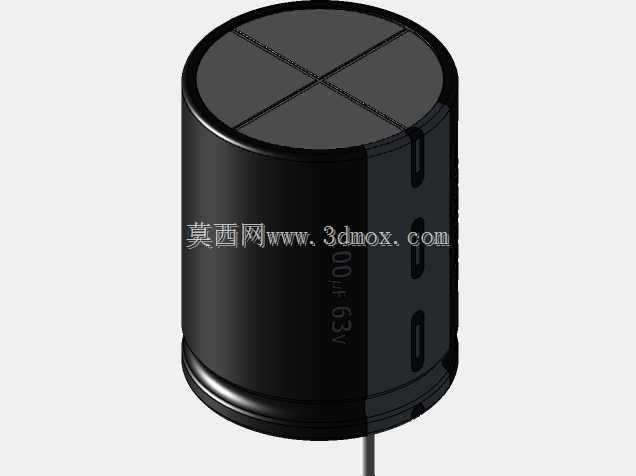

　　从外形结构看，模型还原了黑色PET热缩套管包裹的铝壳本体，套管表面的品牌标识、耐压容值丝印区域、负极标识条都按照实物分面处理，铝壳上端的十字防爆压痕是电解电容的关键安全结构，当内部电解液受热产气、压力升高时，十字槽会优先开裂释放压力，避免壳体爆裂，建模时这个凹槽不能省略，它同时也是整机安规间距核查的一部分，电容顶部和上方钣金外壳、散热片、走线槽之间必须留出足够的泄压空间，不能把元件顶面完全贴死。电容下端的橡胶密封塞、引出端子和两根镀锡铜包钢引脚也做了独立结构，引脚的出线位置、直径、伸出长度对应PCB插装孔的布局，直插电容在波峰焊时引脚穿过电路板，焊接后多余引脚会被剪脚，建模时保留合理的引脚长度可以直接用于板级装配干涉检查。

　　设计思路上，圆柱本体采用回转特征生成铝壳基础形态，再在外层叠加薄套管实体区分材质，顶部防爆阀通过凹槽特征压印在铝壳端面，侧面的负极标识条和长圆形排气压痕按照真实套管印刷位置排布，底部橡胶塞和引脚采用装配关系定位，保证两根引脚的中心距符合系列化电容的标准规格。不同容值耐压的同系列电解电容往往直径和高度成系列变化，比如低耐压大容值产品通常直径更大、高度更高，高压小容值产品则偏向细长外形，参数化建模时可以把本体直径、壳体高度、引脚直径、引脚间距、引脚伸出长度设为可调变量，快速衍生出1000μF、470μF、220μF等不同规格的同族元件，不用每次重新绘制。

　　实际设备布局里，电解电容属于对温度比较敏感的元件，靠近功率MOS管、整流桥、高频变压器等发热源时需要预留散热间隙，三维模型放进整机装配后，可以直接核查电容本体和周边散热片、塑胶支架、线槽的最小距离，也能模拟板卡插装时电容是否会和机箱筋位碰撞。引脚部分需要和PCB封装联动，插装孔间距、孔直径、引脚折弯余量都要匹配，有些高密度电源板会把电解电容倾斜安装或者打胶固定，模型准确的外形包络可以验证倾斜后的最高点是否超出壳体内部限高。底部橡胶塞的台阶、铝壳卷边收口的细节也有工程意义，它决定了元件离板高度，焊接后电容底面和PCB表面之间的缝隙会影响清洗和散热，布局时不能让电容底部完全压在板面丝印或其他贴片元件上。

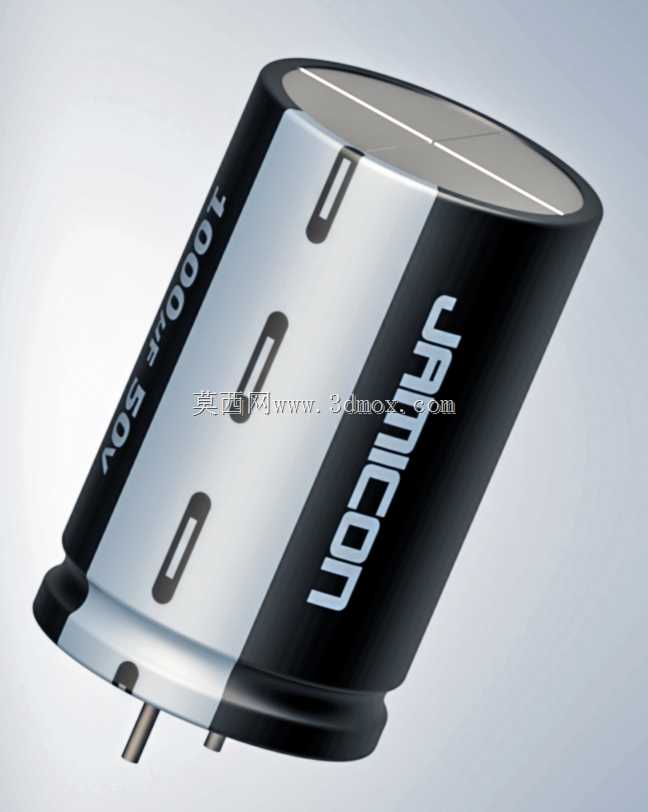

　　外观材质区分上，黑色套管做轻微磨砂质感，银色铝壳顶面保留金属反光，引脚做镀锡亮面金属效果，橡胶塞呈现深灰哑光质感，渲染后可以清晰分辨各个组成部件，用于产品展示、装配说明书配图或者BOM元件库搭建都能直接使用。整套模型没有把电容简化成光面圆柱，而是把量产元件上影响装配、安规、散热的结构特征全部保留，结构工程师调取后可以直接放入电源模块装配体，完成干涉检查、空间预留、PCB封装匹配和整机布线校核，避免在样机阶段才发现电容高度超限、引脚对位偏差或者顶部泄压空间不足这类典型问题。
