NEMA17步进电机胶合板安装固定支座

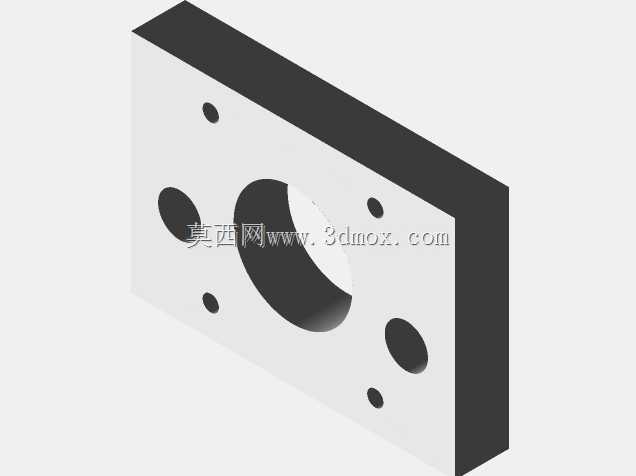

　　这块板件是为NEMA17规格步进电机配套设计的安装固定支座，主体采用矩形平板结构，板面按电机安装需求布置了一组中心大孔与周边多个安装小孔，孔位分别对应3mm、8mm和22mm三种直径规格。中心大孔用于避让电机输出轴及轴端联轴器、带轮等传动件，保证电机轴在运转时不与安装板发生干涉；周边小孔则承担电机本体的螺栓固定以及支座整体向机架上安装的双重连接作用，孔位布局围绕电机法兰的标准安装圆分布，装配后电机轴线与板面保持垂直。

　　从加工工艺角度看，该零件最初是按CNC切割胶合板的路径逻辑构建的，所有轮廓均为二维平面切割特征，没有复杂的三维曲面或多轴加工需求，板材厚度方向直接形成支座的整体高度，加工时只需在胶合板上一次性走刀完成外轮廓与全部孔系的切割，工序简单、材料利用率高。这种平板式支座在桌面级数控设备、小型自动化工作台以及教学实验装置中十分常见，胶合板本身具备一定的刚性与减振能力，重量轻、切割方便、成本低，适合小批量自制与快速迭代；若对强度、耐磨性或环境适应性有更高要求，同一套轮廓路径也可直接迁移到PLA等材料的增材制造中，通过3D打印获得同样的安装板，板厚可根据打印层高与填充密度灵活调整，以匹配不同的承载工况。

　　设计思路上，支座把电机的定位、固定与轴系避让集中在一块板上完成，板面同时充当电机与设备机架之间的过渡连接界面。电机从板的一侧贴装，法兰面与板面贴合，螺栓穿过小孔锁紧；输出轴从中心大孔穿出，伸向另一侧的传动机构，这样板件既承受电机自重，又传递电机工作时产生的反扭矩。孔系的位置需要与NEMA17电机法兰的安装孔距严格对应，中心孔直径要留出足够间隙，既避免轴或联轴器蹭孔壁，又不至于过大而削弱板面的支撑面积。

　　在实际设备中，这类支座常用于小型进给轴、皮带传动模组、丝杠驱动单元以及轻型分拣、推送机构的电机端固定。安装边界方面，板的外轮廓为规整矩形，便于贴靠在铝型材框架、木板机架或其他平板结构上，四周预留的小孔可直接用螺栓把支座锁固到机架面；板厚方向构成电机法兰与机架之间的间距，设计时需结合电机轴伸长度、联轴器厚度以及传动件的轴向位置来确定，保证带轮或丝杠螺母处于合理的啮合位置。装配时先将电机固定到板上，再整体把板装到机架，有利于先在板外完成电机与传动件的对中调整，再整体就位，减少机架内部狭小空间的操作难度。

　　结构校核上需要关注几个部位：中心大孔周围的材料在电机反扭矩作用下承受较大的挤压与剪切，孔边到板边、孔边到小孔之间应保留足够的实体宽度，防止胶合板在长期振动下出现开裂或孔位松动；固定电机的小孔周边是螺栓预紧力的集中区域，胶合板较软，预紧时应控制扭矩，必要时加垫圈分散压力，避免压溃板面。对于3D打印的PLA版本，则要注意打印方向使层纹方向尽量贴合受力面，安装孔周围可通过提高填充率或局部加厚来增强抗蠕变能力。

　　整体而言，该支座以最简的平板几何实现了步进电机的可靠安装与轴系避让，孔系规格清晰、加工路径友好，既适合胶合板CNC切割的快速制作，也兼容PLA打印的成型方式，在桌面自动化设备、小型运动平台和DIY机械装置的电机固定环节中具有很强的实用性，建模时保持各孔位与电机法兰标准尺寸的对应关系，是保证后续装配一次到位的关键。
