多孔位长条uneo安装固定支架

　　这款长条多孔安装支架在桌面级小型装配工位、轻型实验台架以及数码外设拓展固定场景中使用频率很高，日常做非标小工装时，经常需要把若干个并排布置的小型传感元件、线束固定座或者微型功能模块统一承托在同一基准面上，零散单独固定不仅找正麻烦，后期调整孔位时还要在安装底板上反复打孔，这款一体成型的长支架正好解决多联元件并排安装的找正难题。

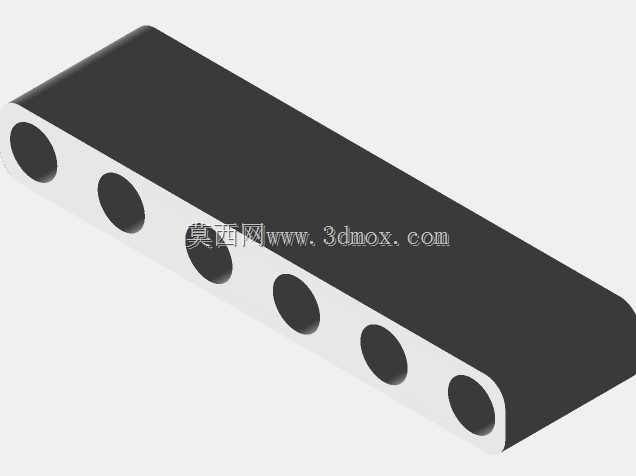

　　从实际装配逻辑来看，支架主体采用等厚扁长型材式结构，两端做了半圆弧圆角过渡，没有尖锐直角，一方面在紧凑安装空间里避免刮伤操作人员和线束外皮，另一方面圆角轮廓也对应端部的安装通孔，让端部孔位的周边材料壁厚均匀，不会出现直角处应力集中开裂的问题。沿支架长度方向等间距排布了六个贯通圆孔，孔位中心严格落在支架宽度方向的中心线上，相邻孔的中心距保持一致，这种等距孔布局适配标准化间距的微型元件，比如一排状态指示灯、并排的气路快插接头、多联微动开关或者线束过线护套，都可以直接通过圆孔完成定位锁紧，不需要额外加工定位台阶。

　　建模过程中首先绘制支架的俯视外轮廓，先拉出长直段矩形主体，再在两端绘制与支架宽度等直径的半圆弧，把直边和圆弧拼接成封闭的长圆跑道形截面，拉伸给定厚度得到基体毛坯。之后处理六个安装通孔，端部两个孔的圆心恰好和两端半圆弧的圆心重合，保证孔壁到圆弧外边缘的距离等于支架半宽减去孔半径，中间四个孔按统一节距在长度方向阵列，所有孔都做完全贯通切除，孔口位置可以根据实际装配需求添加微小倒角，去除冲孔或铣削加工产生的毛刺，让螺丝或者接插件穿入时不会被毛边卡滞。支架的两个大平面保持较高的平面度要求，安装时底面贴紧设备基板，顶面用来贴合被固定元件的接触面，两面平行度控制在常规五金件公差范围内，避免锁紧后元件出现倾斜偏摆。

　　安装边界方面，支架的总长度由六孔节距加上两端圆弧半径决定，宽度方向尺寸刚好容纳最大孔径且两侧保留足够的承力边宽，厚度方向根据承载的轻型元件重量选取，这类支架一般承受的是静态侧向小拉力和元件自身重力，不需要重载厚板，过厚反而会增加整体重量和占用空间。布置安装空间时，要在支架长度两端预留出扳手操作空间，因为端部孔位用来穿固定螺丝把整个支架锁在底板上，中间孔位根据要安装的元件数量选择使用，闲置的孔位既可以作为后续拓展备用，也能充当减重孔降低支架整体重量。

　　在不同应用场景里，这款支架的适配性很灵活：在3D打印机的机架侧边，可以用它固定一排调机用的限位开关和线材固定扣；在小型电控箱内部，能够把多个接线端子排并排承托在箱体内壁，避免端子直接贴在钣金面上产生摩擦；在桌面数码设备拓展架上，它可以作为扩展坞的并排接口固定条，把多个USB模块、指示灯模块整齐排列。设计时没有在支架上添加多余的凸台、卡扣或者异形结构，就是依靠最简单的长圆板加等距孔的形式，兼容绝大多数标准孔距的轻型元件，加工方式也非常宽泛，既可以用铝板铣削加工做小批量样机，也能直接采用钣金冲孔工艺批量生产，甚至采用非金属板材激光切割就能快速得到成品，不同材质的选择可以对应绝缘、承重或者耐腐蚀的不同需求。装配时只要先把支架两端通过端部孔锁止在基准面上，保证支架长度方向和设计基准线平行，再依次把各个功能元件对准中间孔位锁紧，整排元件的同轴度和间距一致性就可以一次性保证，大幅减少逐个元件找正的装配工时，后期维护拆卸时，松开对应元件的固定件即可单独更换，不需要拆解整个支架，非常适合多联并排轻型元件的集成固定工况。
