3D打印机Z轴双光轴传动滑台模组

　　这套Z轴 carriage 传动模组是面向桌面级FDM 3D打印机Z向运动单元开发的成套结构方案，核心采用双平行光轴导向搭配同步带牵引的布局，区别于常规单丝杆Z轴的驱动形式，在长行程、低负载、需要快速响应的升降场景中具备独特的适配价值。

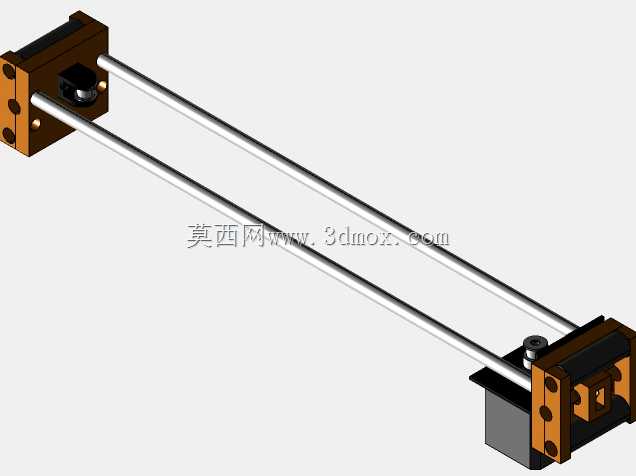

　　从实际装机场景来看，该模组主要承担打印热床或者挤出机头沿Z方向的精准升降动作，双光轴跨距布置的形式能够有效抵消悬臂负载带来的倾覆力矩，避免运动过程中滑台出现偏摆、卡滞。两根平行布置的镀铬光轴作为导向基准，两端通过专用导轨支架固定在设备框架侧端，支架上预留的安装孔位可以直接对接2020或者3030铝型材机架，装配时只需要保证两根光轴的平行度公差控制在0.05mm以内，即可保证后续线性轴承运行顺滑无卡顿。

　　运动执行部分，滑台本体上集成了4个线性轴承，两两分组分别套在两根光轴上，四点支撑的结构让滑台在沿轴移动时受力均匀，即便滑台侧端挂载50mm规格的Nema17步进电机以及对应的挤出、热端组件，也不会出现单点受力过载的情况。驱动链路采用GT2同步带传动方案：主动端由安装在机架端部的Nema17电机输出动力，电机轴上装配GT2主动皮带轮，皮带沿光轴轴向方向张紧布置，皮带的两个端头分别固定在滑台的上下夹持位置，电机转动时通过皮带摩擦力带动滑台沿光轴做直线升降，配套的独立皮带轮支架用来安装从动张紧轮，方便现场调整皮带预紧力，消除传动回程间隙。

　　设计思路层面，这套方案没有选用常见的T8丝杆作为Z轴驱动，核心考量是同步带传动的运行噪音更低、运动速度上限更高，同时不存在丝杆长期使用后出现的螺纹磨损、背隙累积问题，在主打高速打印、轻量化机身的桌面设备中，整套Z轴的自重可以控制在较低水平，降低整机框架的负载负担。所有结构件的安装边界都做了标准化适配：导轨支架的孔位匹配常用铝型材的槽距，电机支架直接兼容42系列步进电机的安装法兰，皮带轮采用标准GT2齿形，用户在替换备件、维护保养时可以直接采购市售标准件，不需要单独定制异形零件。

　　从装配逻辑来看，现场装机时先将两根光轴穿入两端支架的夹持孔，初步锁紧顶丝后将支架固定在机架立柱上，再把预装了4个线性轴承的滑台套入光轴，手动推动滑台全程走行一遍，确认无卡滞点后再微调光轴平行度，最后挂载电机、绕装同步带、调整张紧轮位置，让皮带张紧度处于用手指按压皮带中段下沉量2-3mm的合理区间。这种布局的Z轴模组，除了应用在桌面3D打印机之外，也可以直接移植到小型激光雕刻机的Z向调高轴、点胶设备的针头升降工位、小型检测设备的探头进给单元，只要负载重量在模组承载范围内、行程匹配光轴长度，都可以快速复用这套成熟结构，省去从零开始设计导向、驱动链路的重复工作量。结构上所有钣金、机加工件的避让空间都提前做了校核，滑台运行到上下极限位置时不会和两端支架、电机本体发生硬碰撞，预留的限位开关触发位也可以直接加装机械或者光电限位，实现软硬件双重行程保护。
