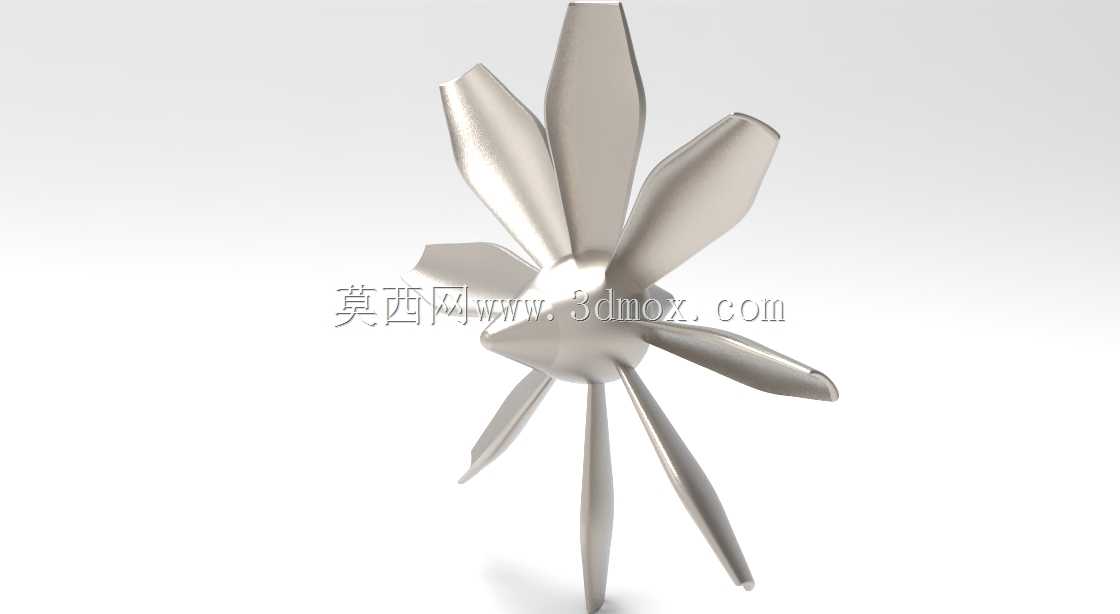

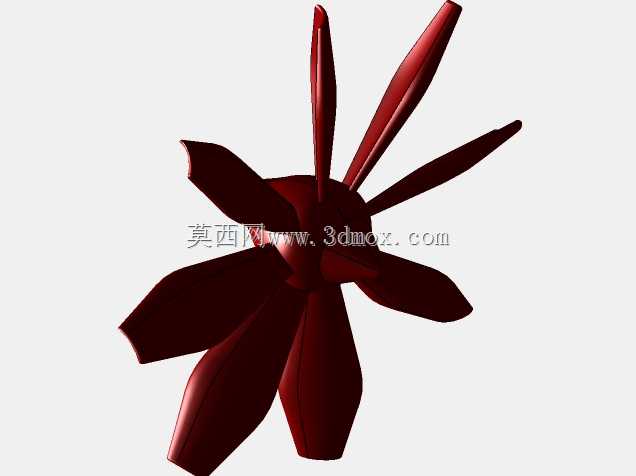

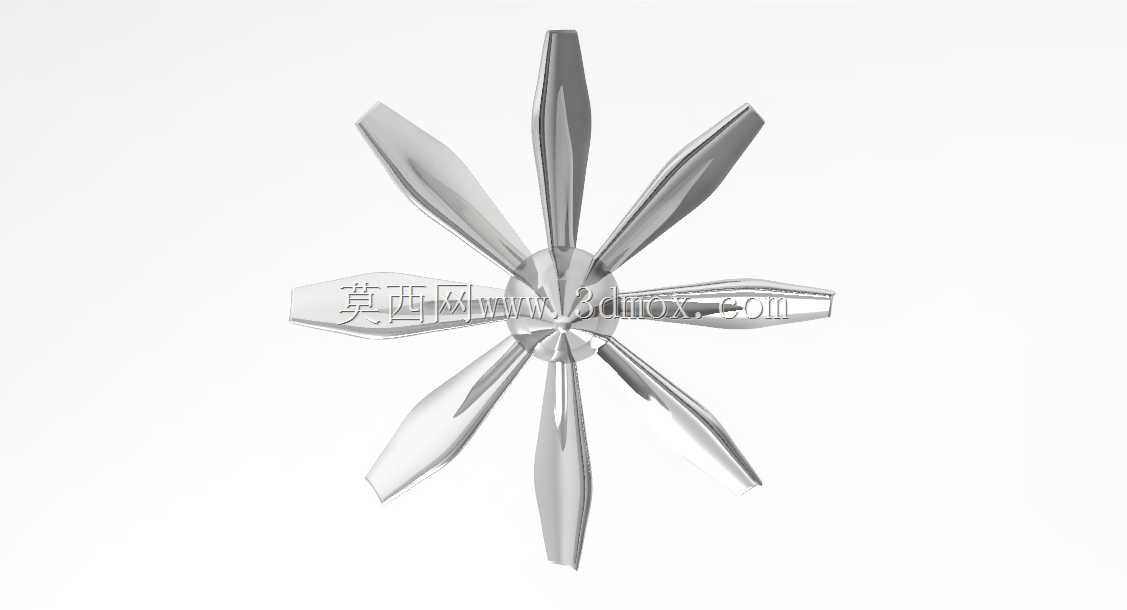

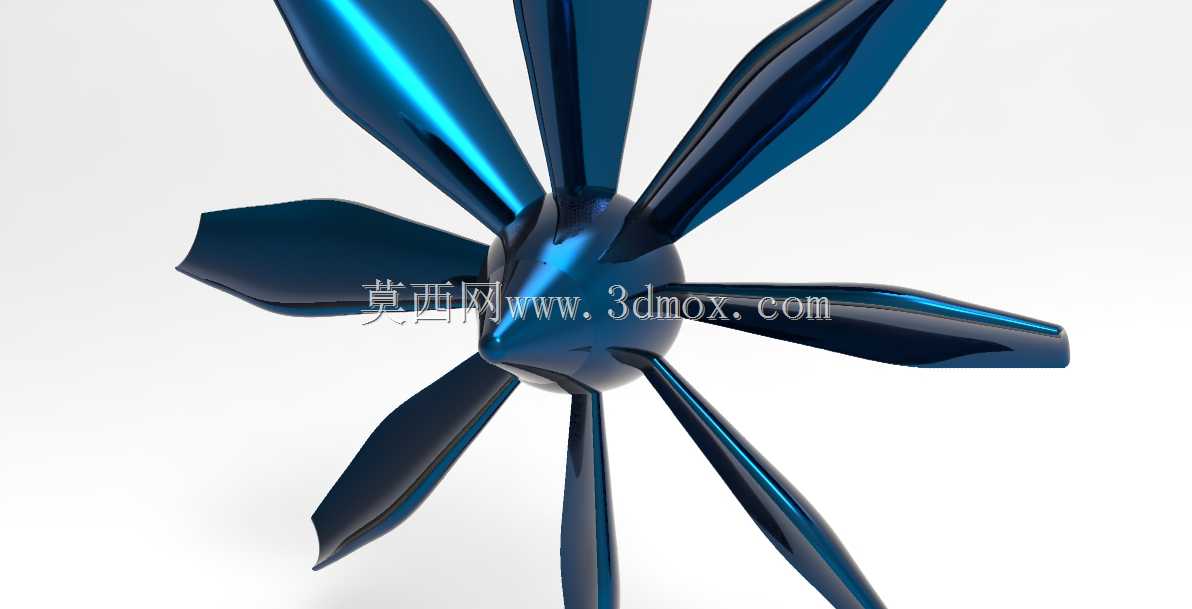

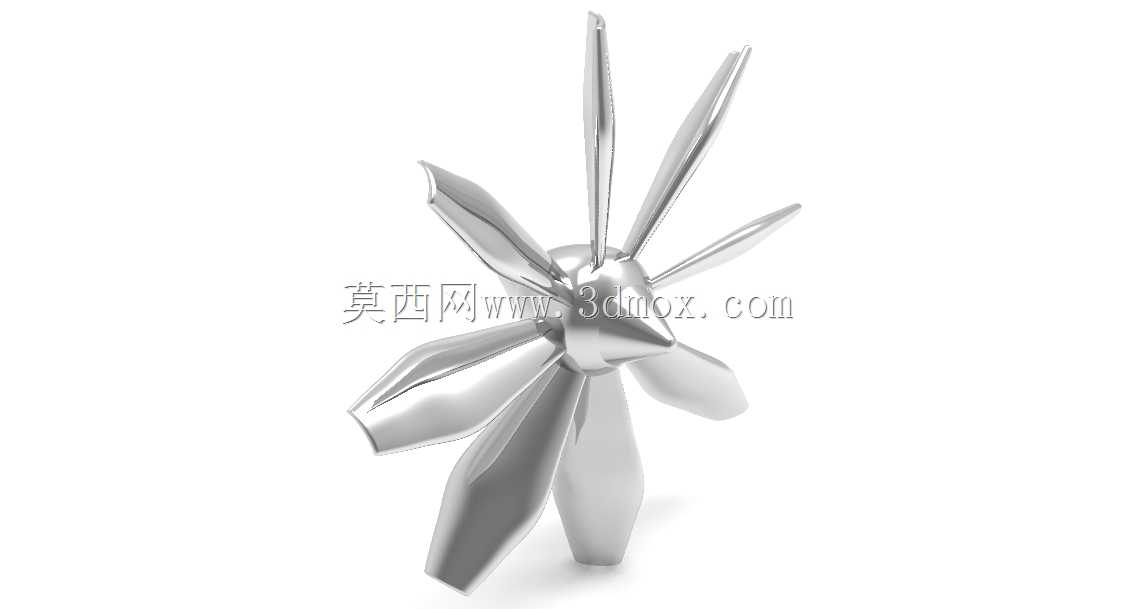

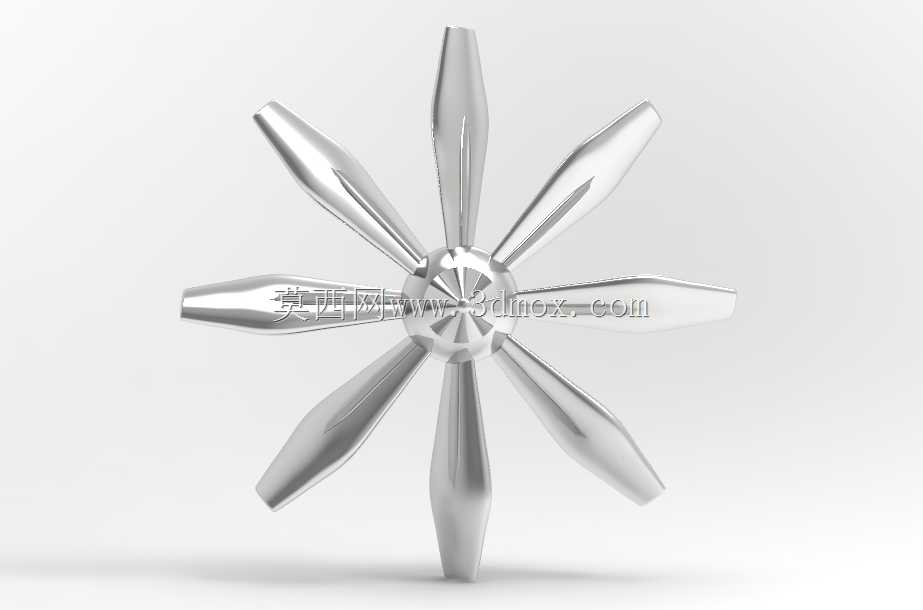

八叶航空螺旋桨精密结构造型

　　这套八叶螺旋桨结构造型面向需要低转速、大推力输出的推进类设备开发，叶片沿中心桨毂呈周向均匀分布，整体采用流线型曲面完成气动轮廓构建，可用于小型涵道推进装置、低速风洞试验件、船舶辅助推进单元以及多旋翼重载平台的方案论证阶段。与常见两叶、三叶桨不同，八片叶片在同一旋转平面内分担载荷，单片叶根承受的交变弯矩明显降低，在相同推力需求下可以压低单叶弦向宽度，使叶尖线速度对应的噪声频谱更分散，适合对运行振动和气动噪音有约束的舱内推进、近人作业设备场景。

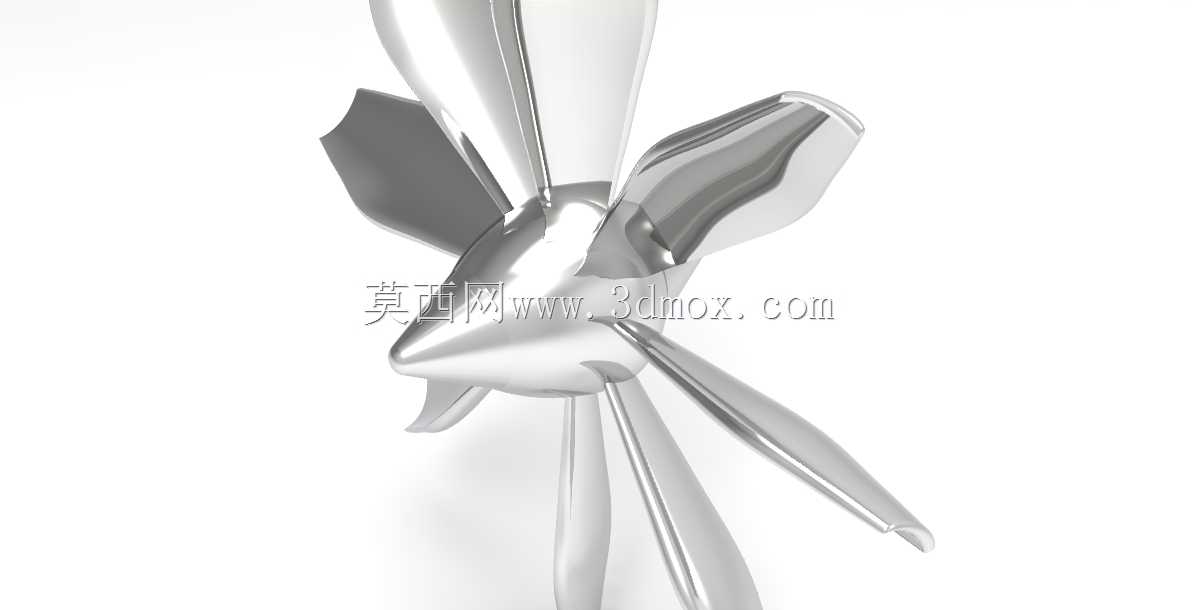

　　建模过程中先确定桨毂的回转基准轴线，所有叶片的安装角、叶尖回转半径均围绕该轴线约束，避免多叶片阵列后出现旋转包络面错位。桨毂前端做了圆滑整流锥处理，后端预留与动力输出轴对接的圆柱配合边界，锥面与叶根过渡区域采用大曲率圆角融合，减少气流在桨毂正面的滞止分离，也避免结构上出现尖锐应力集中槽。叶片本身从根部到尖部持续扭转：根部截面弦长较厚，承担主要扭矩与弯矩传递；向叶尖延伸后，截面厚度逐步减薄，翼型弯度随当地线速度变化调整，使不同半径位置的气流攻角维持在合理区间，不会因根部线速度低、尖部线速度高而造成局部失速。

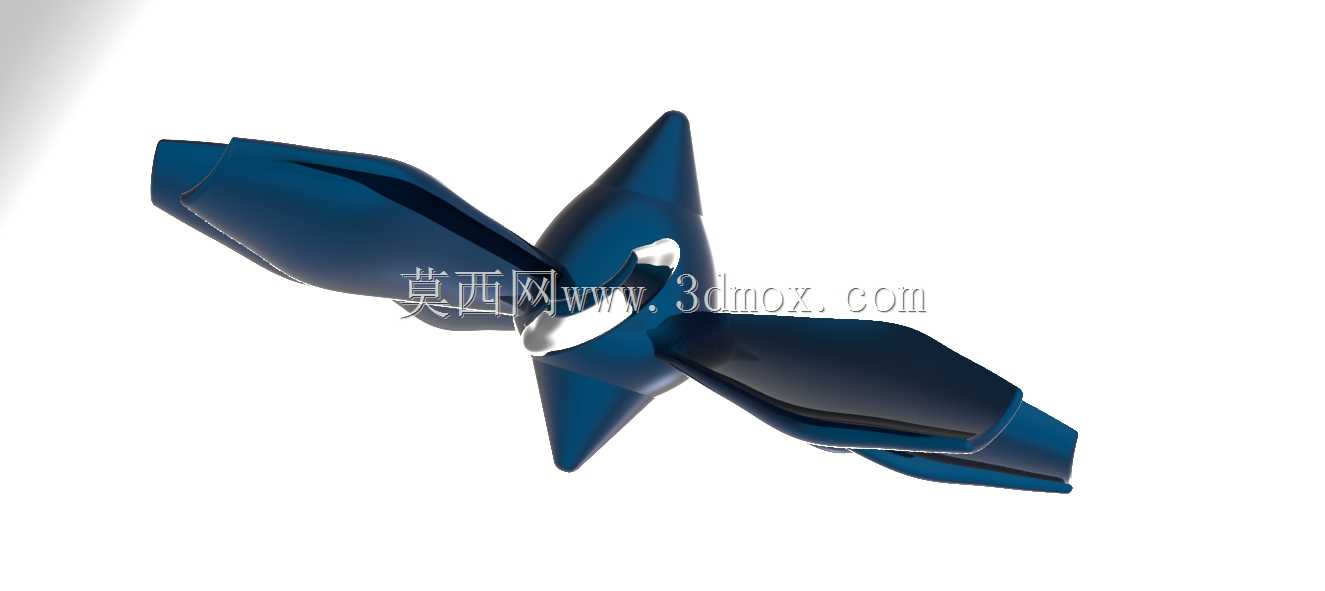

　　从安装边界看，设计时需要先锁定叶片旋转形成的最大圆盘直径，该尺寸直接决定设备护罩、涵道内壁或机架支臂的避让距离；桨毂轴向长度则要与电机轴、联轴器或减速输出轴的伸入量匹配，轴孔配合段需保留足够的接触长度，防止高速旋转时出现悬臂过长带来的摆动。叶根与桨毂接合面不能仅靠薄片实体相接，实际工程中通常在桨毂内部埋入金属衬套或加强骨架，三维造型阶段就应预留衬套安装腔、锁紧螺母空间以及动平衡去重区域，方便后续样机试制时在桨毂端面或叶根局部去除材料，校正整体质量偏心。

　　在设备用途层面，多叶螺旋桨的优势并不在于追求极高极限转速，而是在受限直径下获得更平稳的推力输出。当安装空间不允许桨盘直径继续放大时，增加叶片数量可以提升单位盘面积的推力承载能力；叶片数增多后，每片叶片经过固定支臂或护网的激励频率升高，激励幅值相应变小，机架承受的脉动载荷更平缓，这对搭载精密传感器、拍摄装置或轻型作业末端的设备尤为关键。若用于风洞类试验场景，该曲面模型可直接作为气动外形验证基础，后续沿叶片展线提取多个截面，检查翼型厚度分布、前缘半径和后缘收窄趋势是否符合加工工艺要求；若用于非金属注塑或碳纤维成型，还要在叶片曲面偏置出均匀壁厚，在叶根处增设加强筋走向，保证熔体或铺层在复杂型腔内能够连续填充。

　　结构校核时重点关注三条路径：一是动力轴扭矩从轴孔经桨毂传递到各叶根的路径，需保证键槽、顶丝或锁紧端面不与叶片内腔发生干涉；二是叶片离心载荷沿展向传递到桨毂的路径，叶根圆角区域网格需细化，评估最大转速下的等效应力与变形量；三是气动推力沿轴向作用到轴承和机架的路径，桨毂后端配合面要给出明确的轴向定位台阶。外形上，叶片前缘保持饱满圆弧，后缘平滑收束，相邻叶片之间留有充足间隙，既保证旋转时互不触碰，也为护罩安装、表面喷涂和后期检测留出操作空间。整体造型没有多余外露凸起，所有轮廓均服务于气流导入、载荷传递和旋转动平衡，能够为推进系统选型、叶片数量对比以及桨毂连接结构设计提供直观的三维验证依据。
