摩托赛车前部整流罩碳纤维支撑构件

　　这套支撑构件面向赛道摩托赛车的前部整流罩安装场景，核心作用是把轻量化外覆盖件稳定固定在车架前端区域，同时承担高速行驶下的气动载荷传递。日常赛道工况里，整流罩不仅要维持车头气流梳理形态，还要在过弯颠簸、制动俯仰、直道高速风压下保持安装位不发生过量形变，支架的结构刚性与重量控制直接影响整车前部的动态响应。

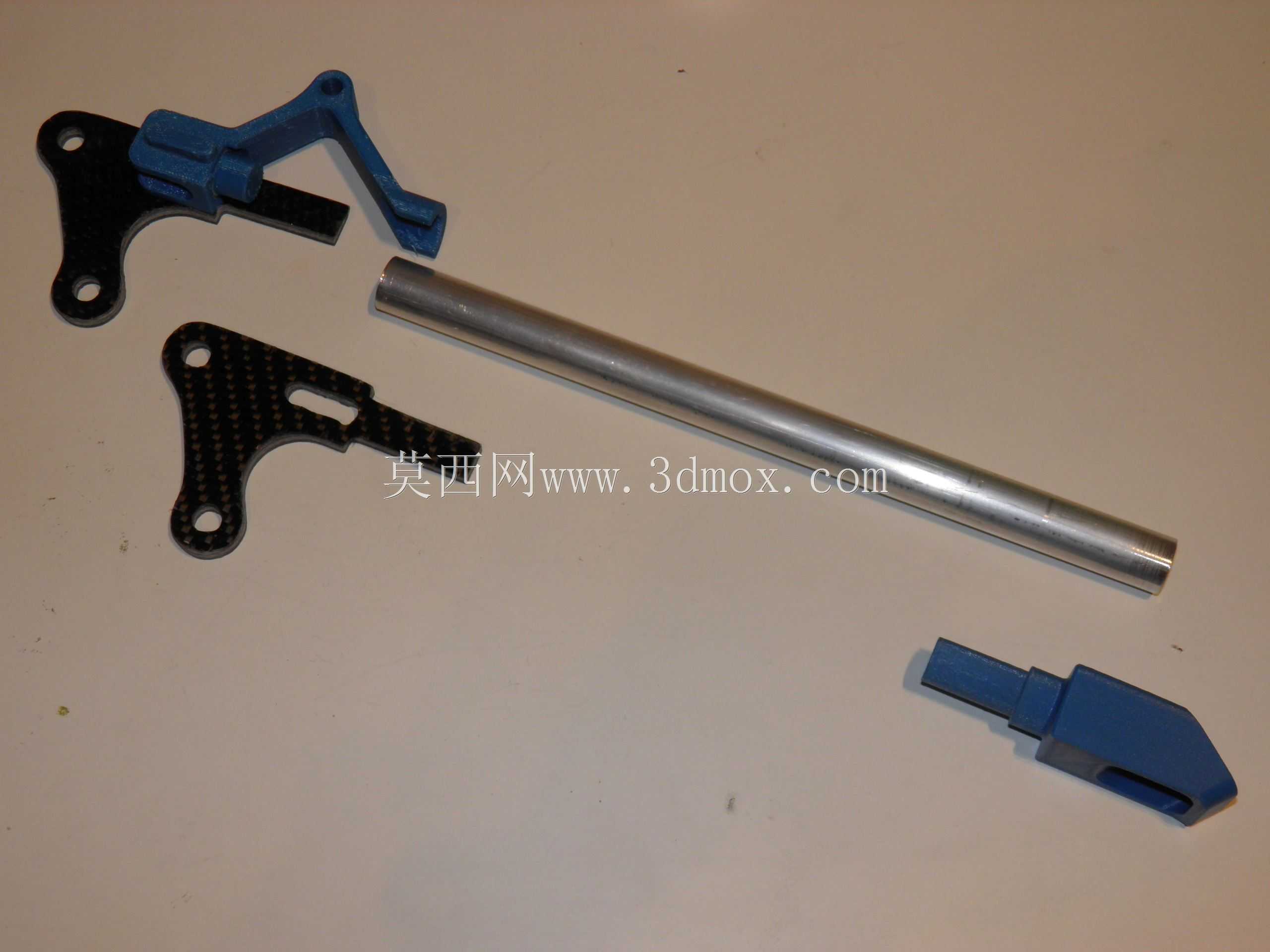

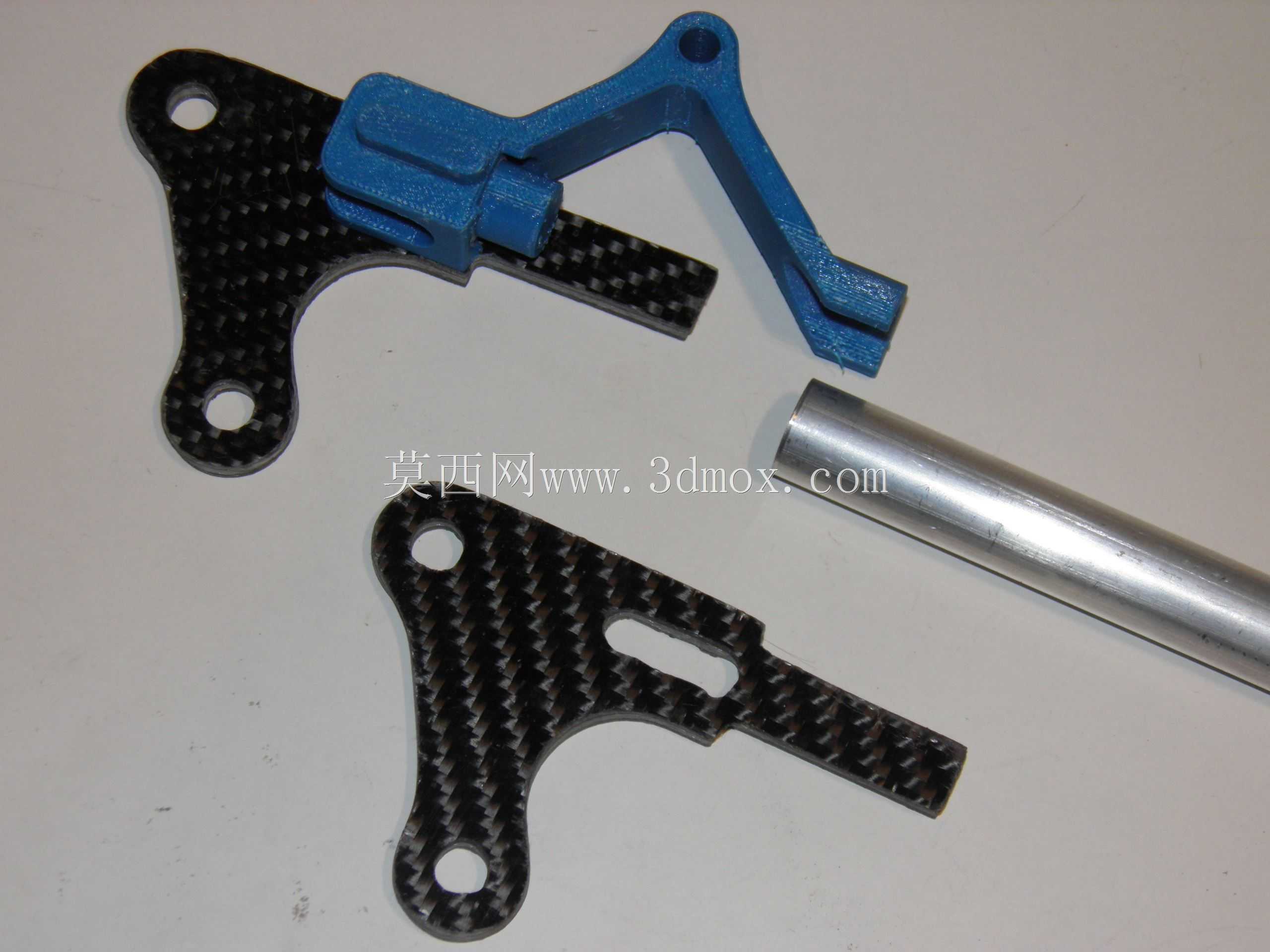

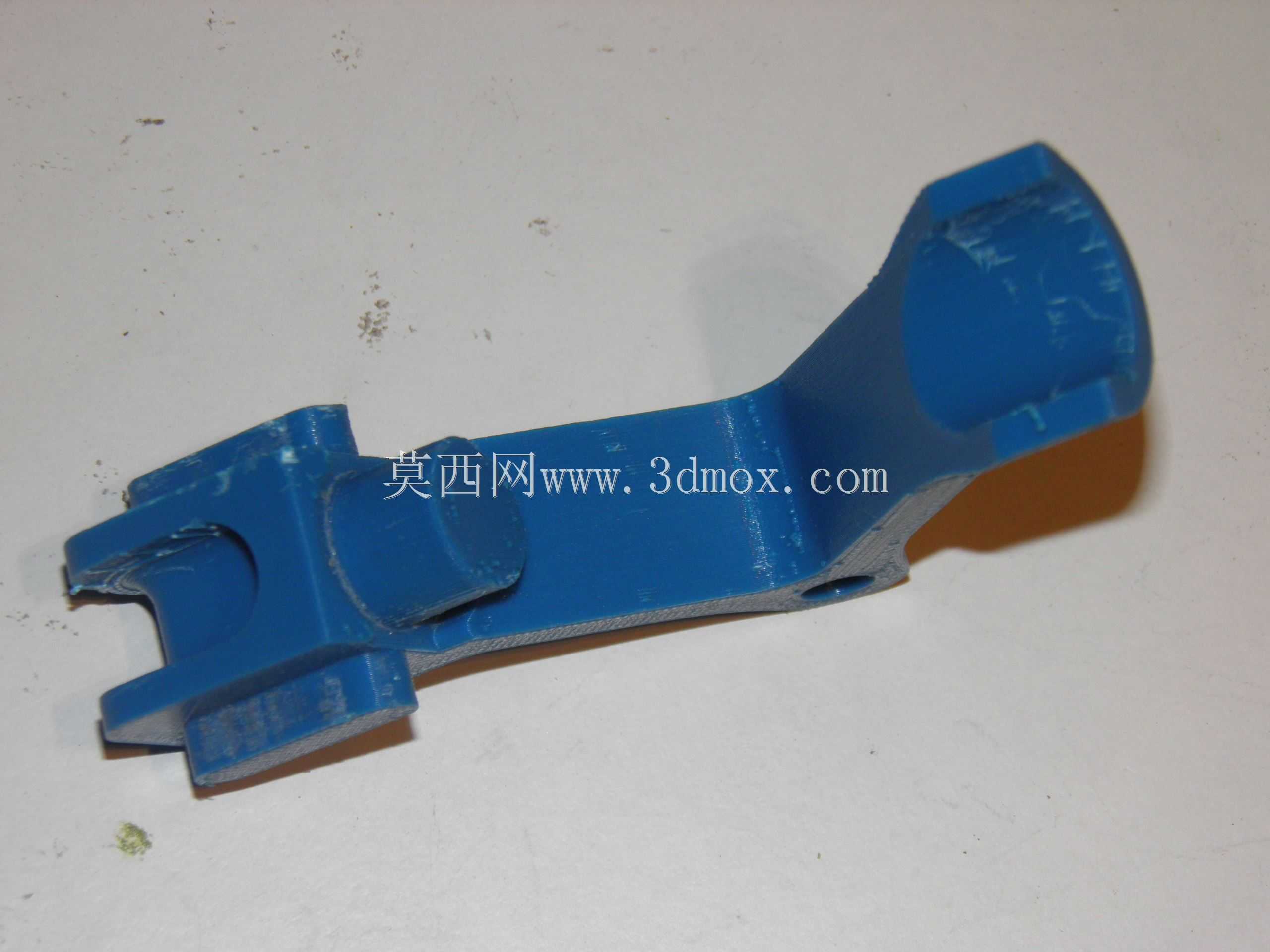

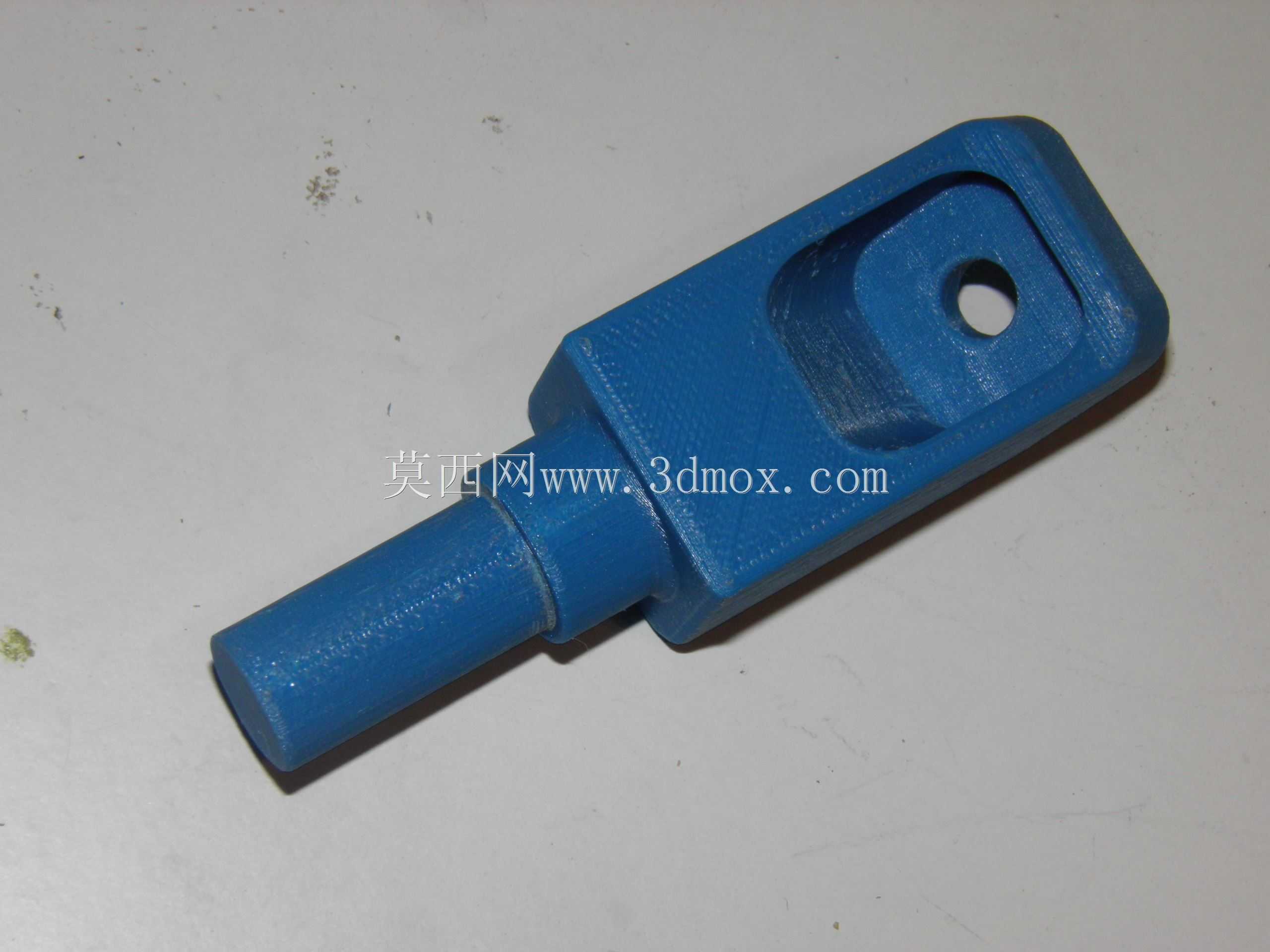

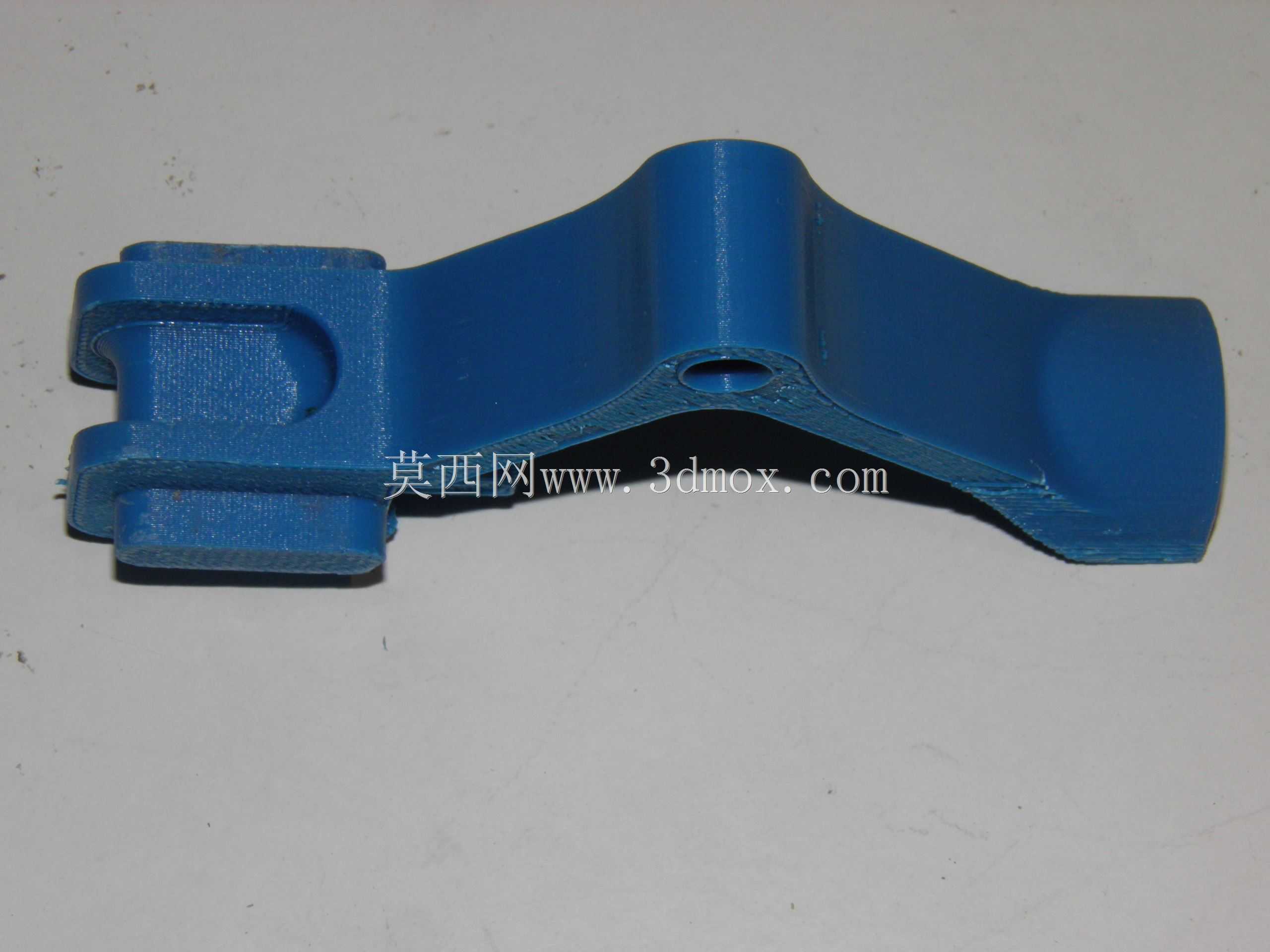

　　从构件组成来看，整套支撑分为三个功能区段：左侧碳纤维纹理的多孔安装板负责对接整流罩内侧预设的安装点位，板件上分布的多组通孔覆盖不同高度与横向位置，可适配多款同级别赛车整流罩的孔位偏差；中间蓝色异形支撑臂采用增材制造工艺成型，曲面过渡完全顺着载荷路径布置，没有多余的实体冗余；右侧贯穿的铝合金圆管则作为主承力横梁，两端预留对接车架前部立管的安装接口，圆管中空结构在保证抗弯截面模量的前提下把自重压到最低。

　　设计思路上没有采用传统钢制焊接支架的思路，而是按载荷分流做材料匹配：碳纤维板承担分散的多点安装拉力，利用其高比强度特性降低板件厚度；3D打印支撑臂负责衔接碳板与铝管，复杂的异形曲面可以把安装点的集中力平滑过渡到横梁轴线方向，避免局部应力集中；铝合金圆管作为主抗弯梁，金属材质的抗冲击韧性更好，即便发生低速剐蹭也不会像纯复合材料件那样直接脆断，后期维修时仅需更换损坏的分段构件即可，不用整体报废支架。

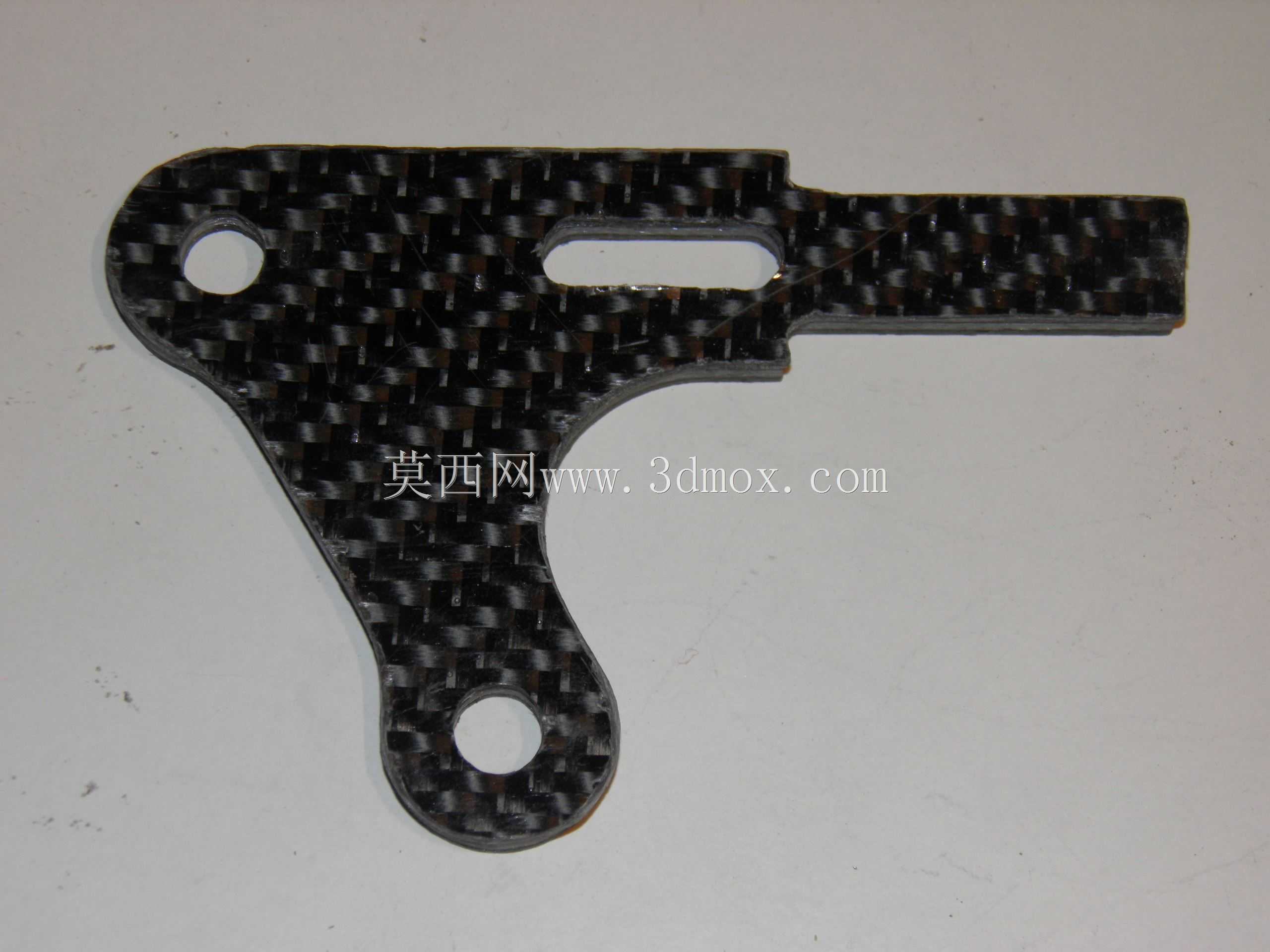

　　安装边界方面，碳纤维安装板的开孔间距按照主流600cc级别赛道赛车的前部安装位布局设定，板件厚度控制在3mm左右，安装孔预留沉头空间，装配后螺栓头部不会凸出干涉整流罩内壁；蓝色支撑臂与铝管的配合段采用抱合式贴合面，粘接面预留了甲基丙烯酸粘合剂的涂胶间隙，装配时胶层厚度可以控制在0.2-0.5mm区间，既保证粘接强度又不会出现胶层过厚导致的定位偏移；铝合金圆管的外径选取通用赛车前部标准管径，管端预留的插入深度可以适配不同车架前端的夹持座，横向长度覆盖多数同系列赛车的车头安装宽度，不需要额外裁切即可完成对位。

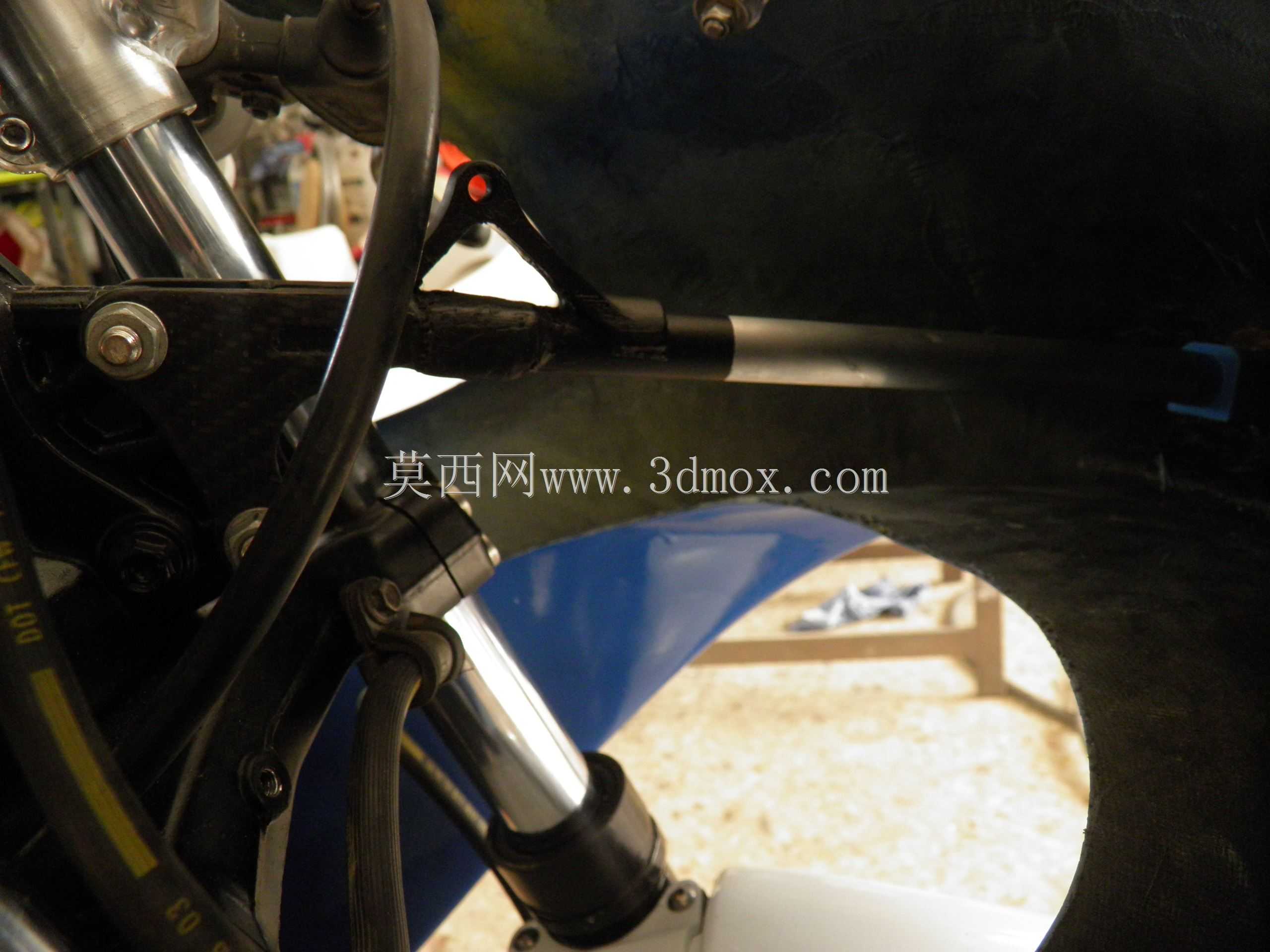

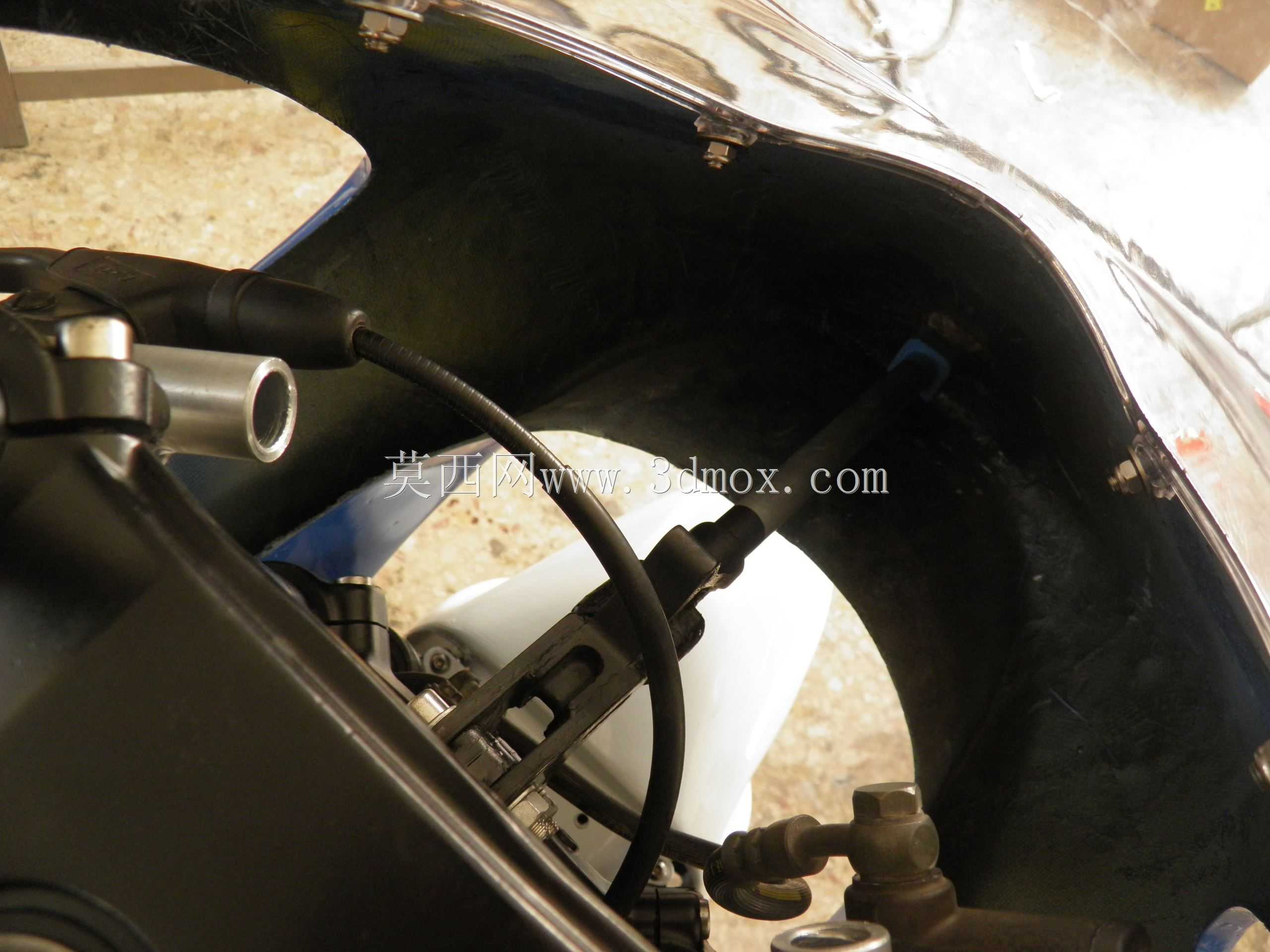

　　实际装车验证时，这套支架在直道高速风压下的形变量远小于传统钢制支架，车头整流罩不会出现高频抖动；制动俯仰工况下，支撑臂的曲面结构可以把纵向冲击力分解为沿铝管轴向的分力，避免安装孔处出现撕裂力；维修拆装环节，分段式结构允许单独拆卸碳板调整整流罩角度，不用拆解整个前部支撑总成，赛道抢修时的更换效率明显提升。构件之间的粘接工艺经过适配，甲基丙烯酸粘合剂对碳纤维、打印光敏树脂/尼龙材质、铝合金表面都有足够的粘接强度，表面做简单打磨清洁即可完成粘接固化，不需要特殊的高温固化设备，符合车队现场改装的作业条件。

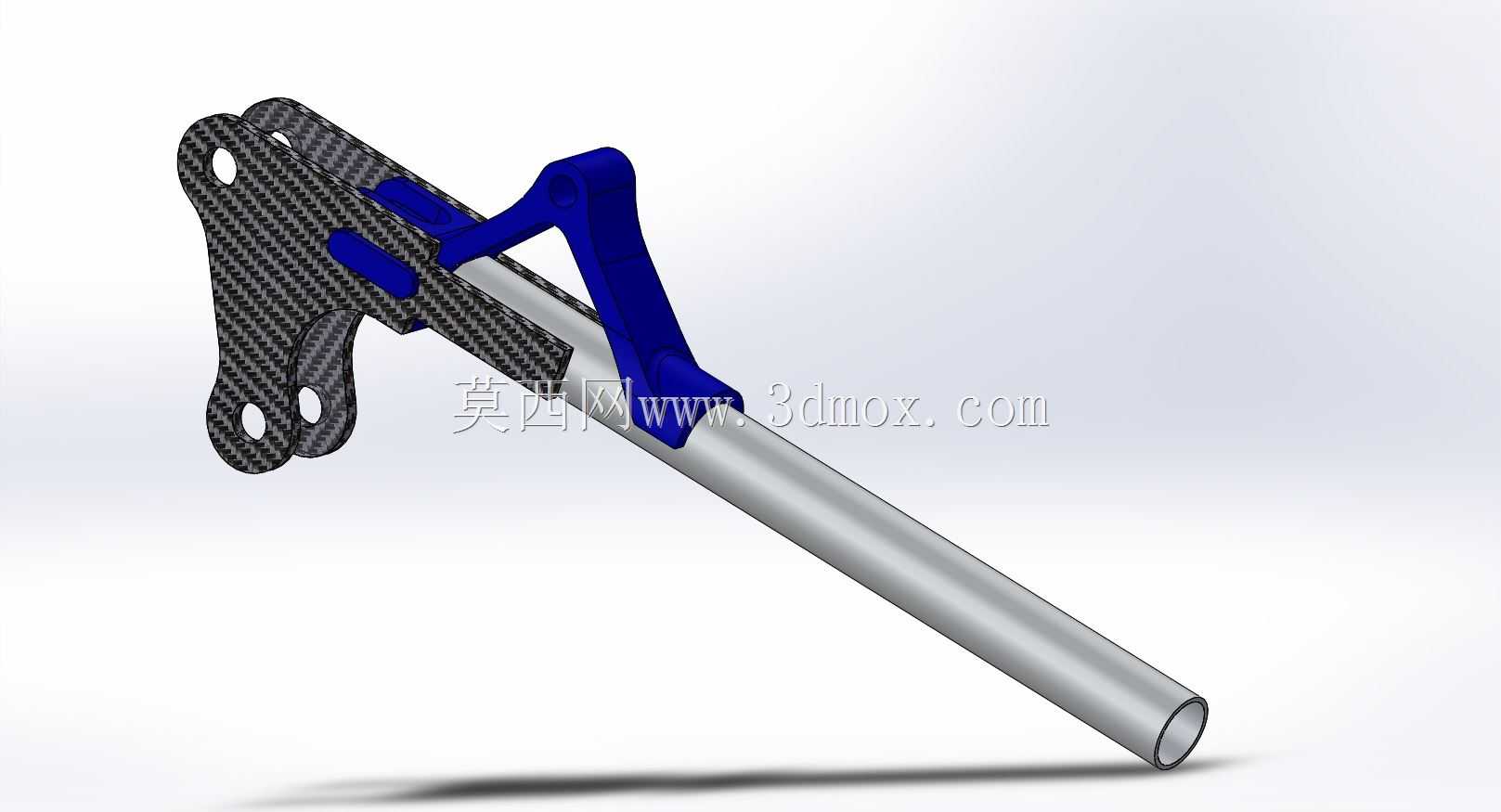

　　结构建模过程中，所有配合面都保留了装配公差余量，碳板的开孔位置做了阵列可调设计，支撑臂的过渡圆角全部按照应力仿真结果优化，没有出现锐角应力集中区域，铝管的壁厚选取兼顾刚性与轻量化，既不会因为管壁过薄在夹持时出现变形，也不会因为壁厚过大增加不必要的簧下质量。整套构件完全围绕赛车前部的实际使用需求设计，没有冗余的装饰结构，每一处曲面和开孔都对应明确的安装或载荷传递功能。
