赛车摩托车辐条式轮毂结构三维造型

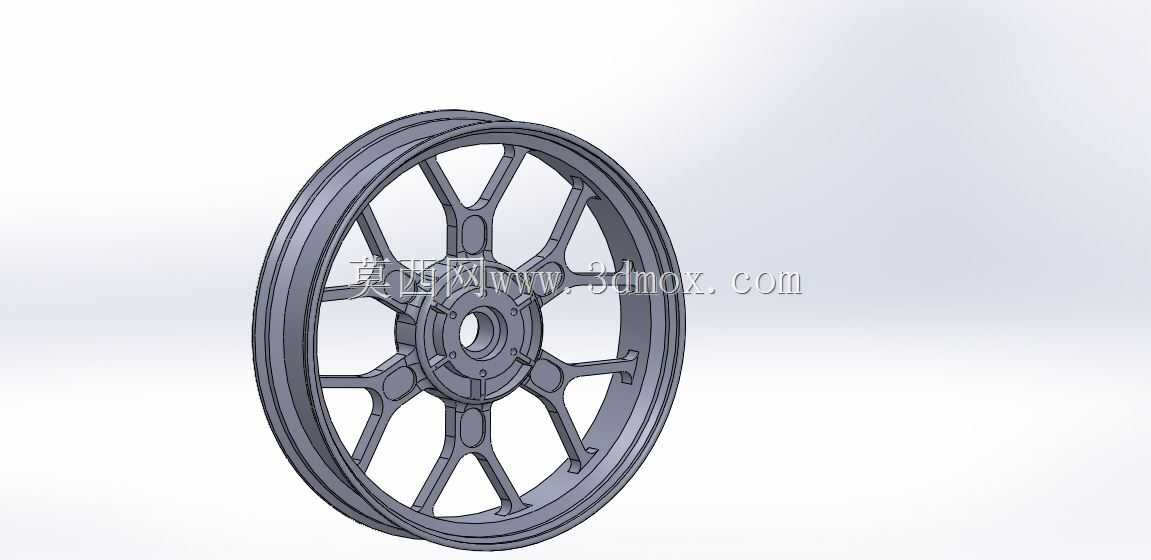

　　该三维造型围绕赛车与摩托车轮辋总成展开，主体采用多辐条镂空结构，将轮缘、辐板、中心安装座和轴承配合区域整合为一个完整的车轮承载件。模型在外观上呈现出明显的轻量化取向，轮辐从中心轮毂向外呈放射状分叉延伸，相邻辐条之间保留较大开口，既减少材料堆积，也为制动盘、轮胎内侧和行驶气流留出空间。这类结构常见于高性能两轮车辆、场地赛车展示样车以及改装车轮方案中，工作时需要同时承担整车垂向载荷、转弯侧向力、驱动或制动扭矩，以及经过不平路面时产生的冲击载荷。

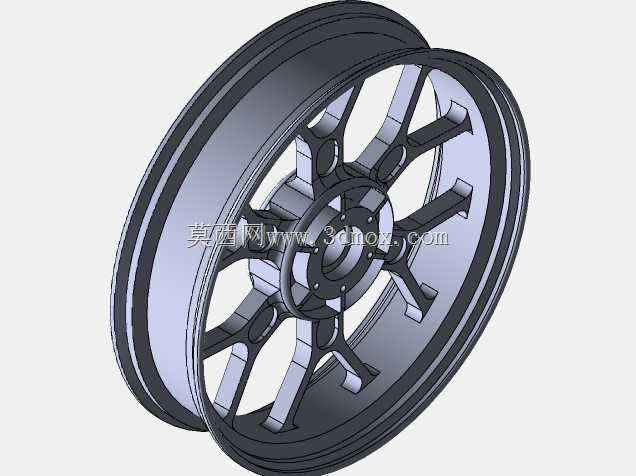

　　从结构功能看，外圈轮辋用于约束轮胎胎圈，截面需要保持连续闭合，以保证轮胎充气后的径向刚度和胎圈定位稳定性。模型外缘保留了较完整的环形轮廓，侧壁厚度沿周向均匀过渡，避免局部突变造成应力集中。内侧多根辐条并非单纯装饰件，而是连接轮辋与中心座的主要传力路径。辐条根部在中心座附近加宽，向轮辋方向逐渐舒展，这种形态有利于把制动扭矩和驱动力分散到更大的接触区域，降低开孔边角处的峰值应力。辐条与轮辋交接处设置圆滑过渡，能够缓解竞赛工况下反复加载带来的疲劳风险。

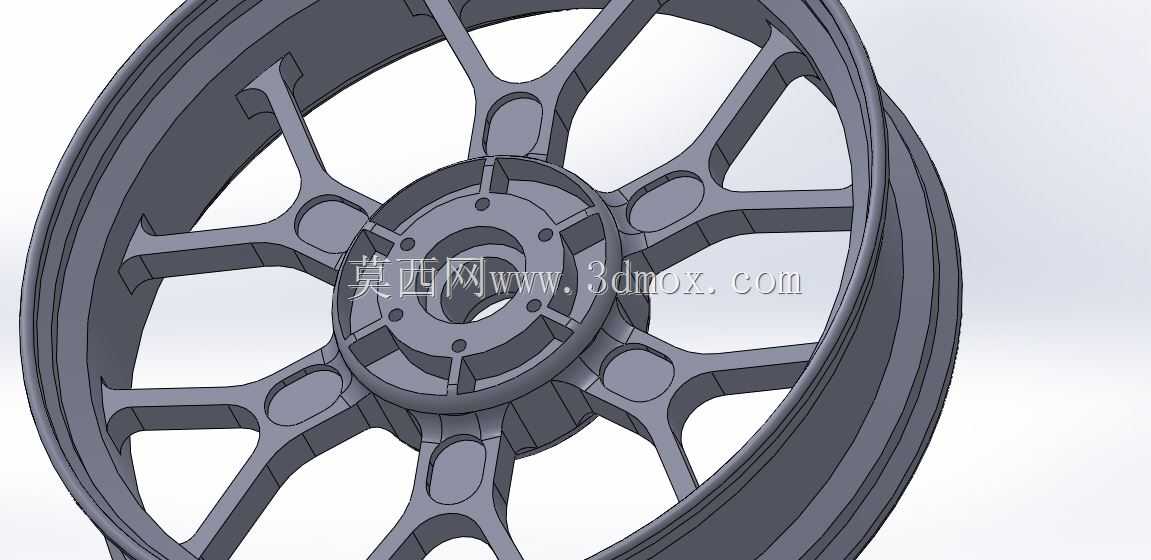

　　中心区域是轮毂设计的关键边界。模型中部设置了多层环形台阶和周向分布孔位，可对应轴承安装、轴套定位、链轮座或制动盘连接等实际装配需求。中心孔需要与轮轴或轴承外圈保持同轴，端面则承担轴向定位作用；周围孔位的分布圆直径、孔间距和螺栓数量直接决定轮毂与传动、制动部件的互换性。设计时通常先确定轮轴直径、轴承宽度、制动盘安装面和链轮偏距，再反推中心座的轴向长度与径向尺寸，避免后期出现轮胎、卡钳、前叉或后摇臂干涉。

　　建模思路上，该作品适合采用旋转特征建立轮辋基础环体，再以草图绘制单根辐条的空间轮廓，通过阵列或镜像形成周向结构。中心座可利用凸台、切除和孔特征完成轴承孔、螺栓孔与定位面的表达。由于辐条之间存在较多曲面过渡，单纯拉伸容易产生生硬棱边，实际建模中应配合放样、边界凸台或曲面剪裁，使辐条侧面、根部和轮辋内壁连续衔接。开孔边缘不宜做成尖锐直角，圆角半径需在造型空间允许的前提下尽量增大，尤其是中心座与辐条交接区域，该处承受弯矩和扭矩叠加，是有限元分析中需要重点检查的位置。

　　外形尺寸与安装边界方面，车轮直径、轮辋宽度和中心孔轴线决定了整车姿态。轮辋外径影响轮胎选型和离地间隙，宽度影响胎圈支撑及轮胎接地面积；中心安装面的轴向位置则影响链条对齐、制动盘对中以及悬架几何。若用于摩托车后轮，还要核对链轮安装面与轮毂中心的偏距，保证链条平面与变速器输出链轮一致；若用于前轮，则需关注制动盘厚度、卡钳间隙和前叉筒身距离。轮辐镂空虽然有利于减重，但开口不能侵入制动盘旋转范围，也不能削弱轮胎拆装空间。

　　在工程应用中，该类轮毂不仅要满足静态承载，还要考虑高速旋转时的刚度平衡。轮辋径向刚度过低会导致轮胎支撑不足，转向响应迟滞；刚度过高而过渡不足，则可能在冲击载荷下使辐条根部出现裂纹。合理的方案是在轮缘保持连续强度的同时，让辐条承担主要抗弯和抗扭作用，并通过中心座厚实截面保护轴承孔。模型中的多孔中心法兰和分叉辐条为后续工程细化提供了清晰基础，可在此之上增加轮胎、制动盘、链轮、轴承和紧固件装配，进一步检查运动包络、装配顺序和维修拆装空间，从而形成可用于结构评审、性能展示或改装方案验证的车轮总成数字样件。
