浴室地漏毛发拦截过滤筛网结构

　　该结构件面向住宅卫生间、公共淋浴间、酒店浴室、健身房洗浴区等排水末端使用场景，核心作用是在淋浴废水进入排水管道前完成固态杂物拦截，避免头发、沐浴露结块、织物纤维、小体积洗浴配件随水流进入下水弯管造成淤积堵塞。日常淋浴过程中脱落的毛发会随水流向地漏位置汇聚，普通敞口地漏仅依靠盖板大孔阻隔大件杂物，细长毛发很容易穿过栅格缠绕在排水管弯头处，长期累积后会缩小排水过流断面，造成地面积水、下水返味、管道疏通频次升高等问题。这款过滤筛采用盘式浅凹造型，外缘设置环形贴合法兰边，安装时可直接嵌入标准圆形地漏腔体上方，法兰边搭接地漏台阶面完成轴向限位，无需额外卡扣或紧固件，日常取出清理杂物后即可放回，维护操作十分简便。

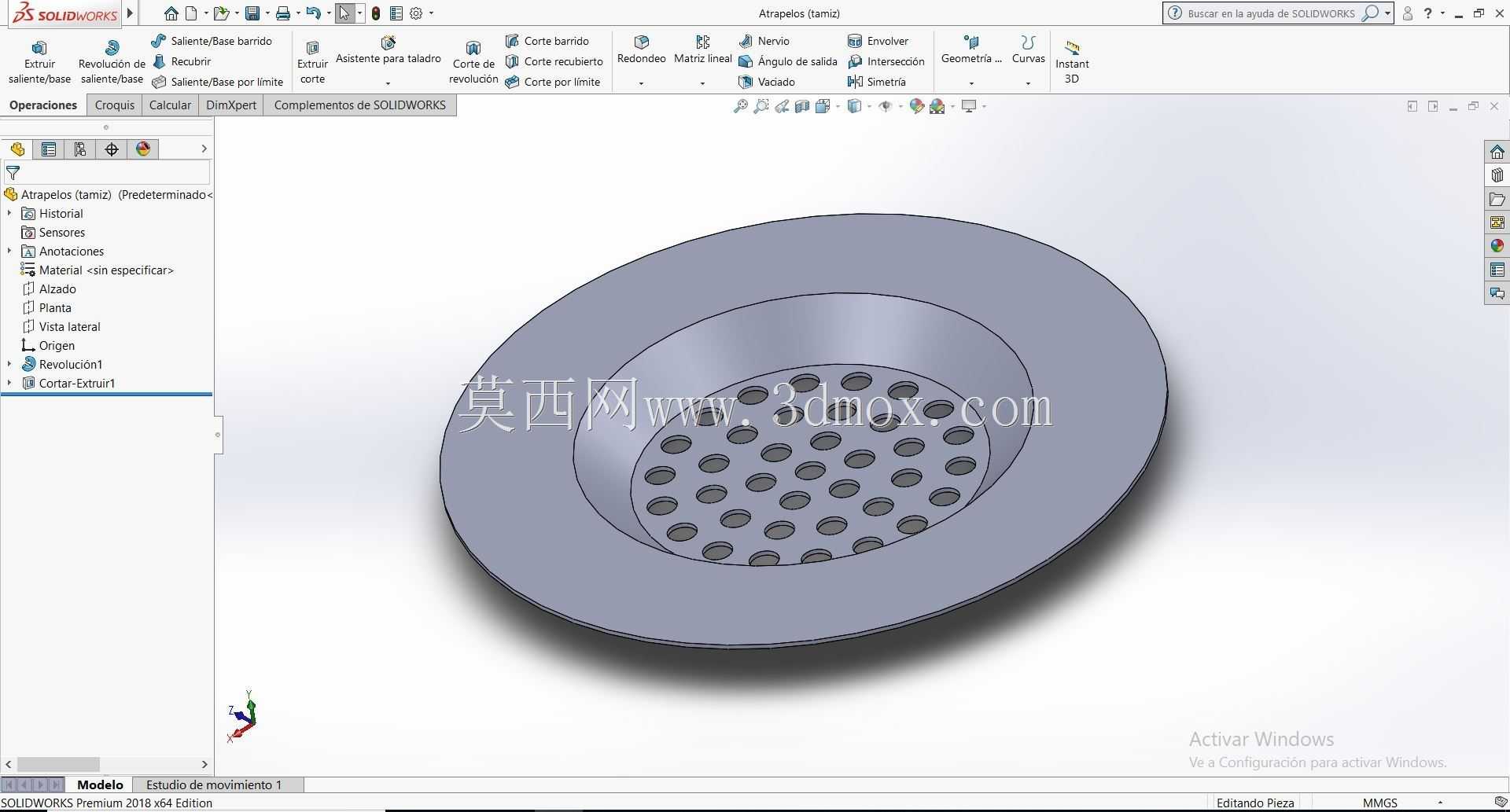

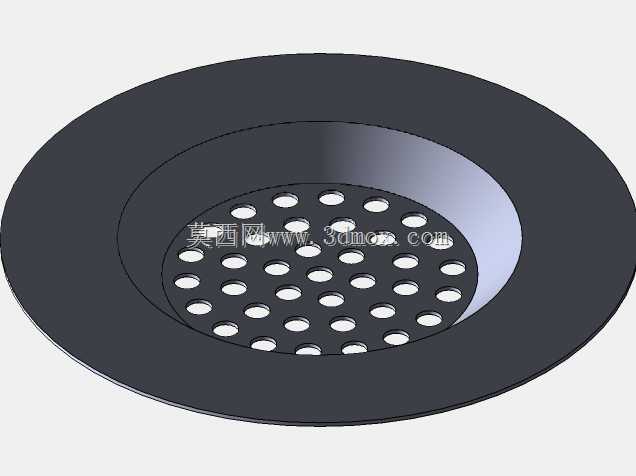

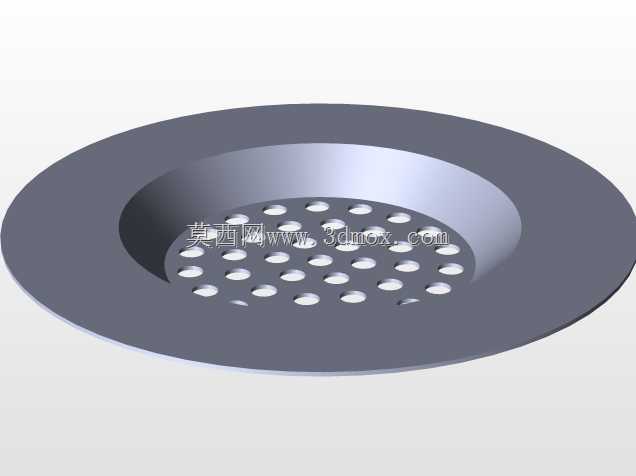

　　从结构形态来看，筛体整体为回转体构型，外圈法兰边保持平整，用于和地漏安装面贴合，避免筛体在水流冲击下发生偏移；中部向下凹陷形成集污区域，拦截下来的毛发和碎屑会沉积在凹坑内，不会被水流冲散后带入管道；凹坑底部密布规则排列的圆形透水孔，孔位按阵列方式均匀分布，既保证足够的开孔总面积，又控制单孔尺寸，使毛发无法穿过，同时让水流顺利通过。孔阵排布避开了边缘折弯过渡区，保证孔间材料有足够宽度，在踩踏、清洁刷挤压或取出倾倒杂物时不易出现孔边撕裂、变形。外缘到凹坑之间采用平滑圆弧过渡，没有尖锐转角，既减少水流阻力，也避免毛发挂在台阶棱角处难以清理。

　　设计这类筛网时，首先要平衡拦截能力和排水通量：孔距过小、开孔率偏低，会在淋浴大流量排水时形成明显节流，导致地面积水；孔径过大，则无法有效拦截细毛发和碎屑。该结构将孔径控制在细小固体难以通过、水流仍可顺畅穿过的范围内，并通过密集阵列补偿单孔面积，使整体过流能力满足淋浴峰值排水要求。凹陷深度也经过取舍：过浅会使拦截物容易被水流卷起带走，过深则会占用地漏腔体空间，影响与原有地漏盖的配合，同时增加清理时手指或清洁工具取出杂物的难度。现有浅盘深度能够容纳单次清洁周期内累积的毛发量，又不会与下方排水通道发生干涉。

　　安装边界方面，盘体最大外径需与地漏内腔或台阶直径匹配，外圈法兰边承担定位和支撑作用，装配后筛网上表面应低于或齐平周边装饰面，保证原有地漏盖板能够正常放回；筛体底部与地漏下方排水口之间保留一定空间，使透过筛孔的水流可以向中心汇流，不会因底面贴死而降低排水效率。壁厚选择兼顾刚性与成型可行性，整体采用薄壁回转结构，既控制材料消耗，也保证手持清理时具有足够弹性和强度。边缘做圆滑处理，清洁倾倒毛发时不会划伤手部。

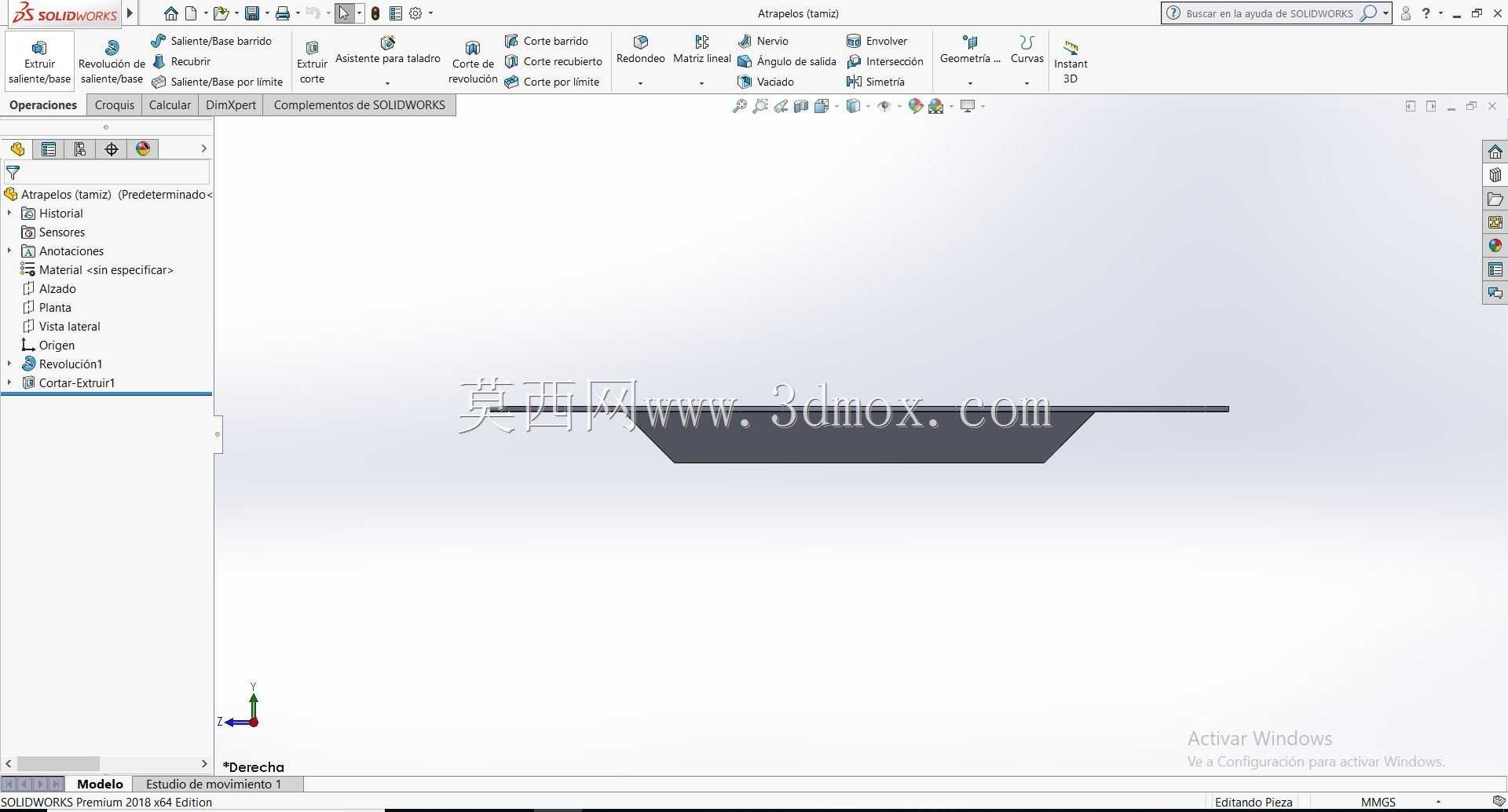

　　三维建模过程中，可先通过旋转特征建立外圈法兰、锥形过渡壁和底部凹盘的基本实体，再在底面上绘制单孔草图，使用线性阵列或圆周阵列完成多孔布局，最后对孔边、外缘和过渡圆角进行细化。阵列孔时应关注孔与底面曲率的关系，凹盘底部尽量保持平整区域，便于孔特征稳定生成；过渡区不布置孔位，可降低应力集中。该结构虽然外形简单，但涉及开孔率、孔间距、圆角、壁厚、配合直径和凹陷深度等多个工程参数，适合作为卫浴排水五金件设计、薄板冲压或塑料注塑件结构练习的实例，也可为地漏防堵改造、排水过滤器开发提供直接参考。
