自行车Garmin码表前置延伸固定支架

　　这套结构件面向公路车与山地车骑行场景，核心作用是把Garmin Edge系列GPS码表从车把原位移到把立前方的视线低位，让骑手在握把巡航时不用低头偏视就能读取速度、里程、导航与心率数据。日常骑游里，码表直接夹在圆管上往往被把横、刹把或车灯挤占位置，低头看表还会分散路面注意力；前置延伸后，仪表落在把立正前方，视线从路面下移很小角度即可读数，长途导航和间歇训练时的安全性与可读性都明显提升。

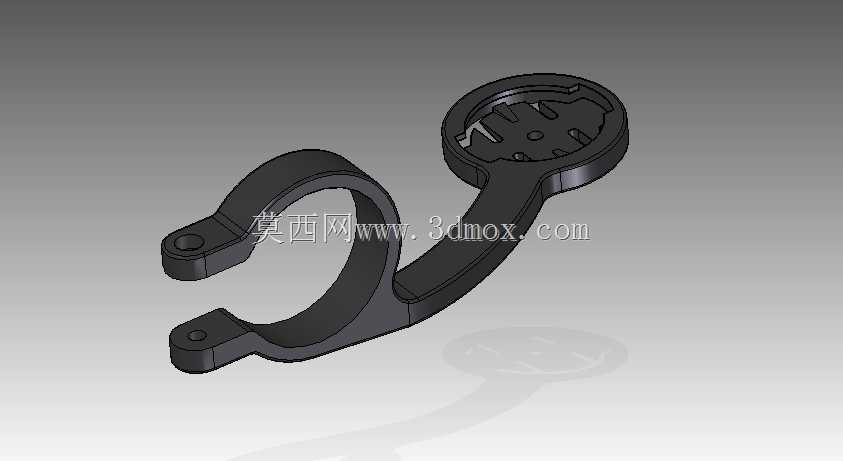

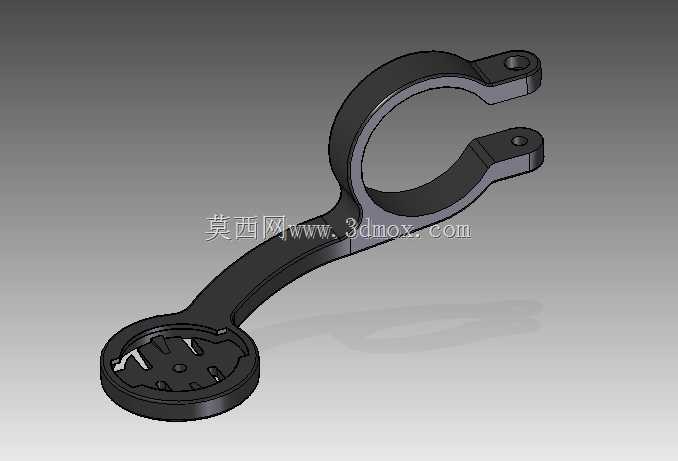

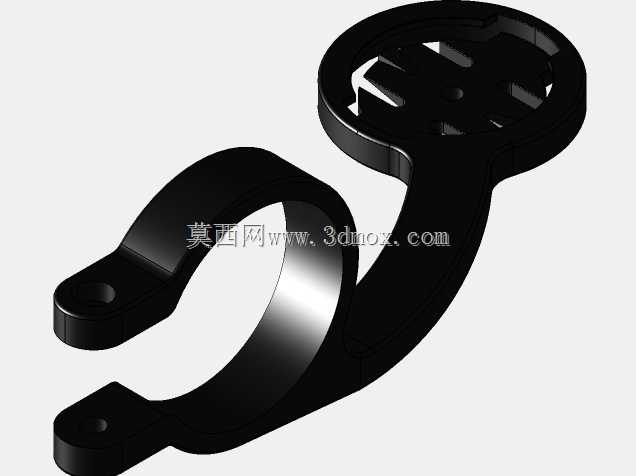

　　整体由一件一体式支架和配套M3螺钉、螺母锁紧副组成。支架一端是环抱车把的C形开口卡箍，另一端是承接码表的圆形燕尾卡座。卡箍采用开口抱夹思路，两个耳片上各设同轴安装孔，穿入M3螺钉后由螺母收紧，环抱面随夹紧力贴合圆管外壁。这种结构不需要在车把上打孔，也不依赖橡胶绑带反复拉伸，装拆后不会在把横上留下胶痕；开口量预留了装配间隙，方便在不拆刹把、把套的情况下从把横侧面套入，再旋转到目标角度锁紧。

　　卡座部分按Garmin Edge常用的快挂接口成型，圆盘边缘做出带止挡的弧形卡槽，中部布置定位凸点与加强筋。码表沿卡槽旋入或推入后，边缘卡扣被槽壁约束，竖向颠簸和横向摇车时不易脱出；需要取表记录或充电时，反向轻旋即可脱离。圆盘背面与悬臂之间做了加厚过渡，筋条从卡座底部一直延伸到弯臂受力区，把码表重量和路面冲击分散到整条臂体，避免圆盘根部因长期振动出现应力发白。

　　连接卡箍与卡座的弯臂采用低平弧线，而不是简单直杆。弧线让码表盘面尽量贴近把立轴线，减少悬臂外伸带来的弯矩；同时臂身下缘留出空间，避开把立盖、垫圈和线管走向。实际装车时，支架可固定在把立附近的把横段，码表盘面朝上并略向骑手倾斜，手腕保持自然握姿时屏幕正好进入视野。弯臂宽度与厚度按塑料件受力特点分配，靠近卡箍处截面更厚，靠近卡座处兼顾接口壁厚，整体在轻量化和抗扭之间取平衡。

　　安装边界主要围绕标准圆管车把与M3紧固件展开。抱箍内径对应常见公路车、山地车金属或复合材料把横，夹紧时依靠M3螺钉提供周向抱紧力；耳片孔位需保持同轴，螺钉锁紧后两个耳片平行贴合，不能单边压死。若把横直径存在差异，可通过薄橡胶垫补偿贴合面并增加摩擦，但不应过度拧紧导致C形开口失圆。卡座周围需要预留码表本体旋转和插拔空间，盘面上方不能被车灯、手机架遮挡；下方也要给弯把走线、把立螺栓留出工具间隙。

　　从建模逻辑看，零件适合按实体特征推进：先扫掠出C形卡箍与弯臂的连续主体，再在末端拉伸圆盘并切除燕尾槽、定位孔和减重槽；耳片孔、螺母贴合面与加强筋随后成型，最后统一处理拔模、圆角和壁厚。卡箍内壁、耳片根部和弯臂过渡区是重点校核位置，内壁要保证足够接触面积，根部圆角要降低夹紧应力，弯臂则要控制在骑手体重施压、路面连续冲击下的挠度。配套螺钉螺母按标准件装配，螺纹副不直接承受码表全部重量，主要提供稳定预紧力。

　　该结构也可作为骑行外设扩展底座的设计参考：在不改变码表快挂接口的前提下，通过调整抱箍直径、弯臂长度和仰角，适配不同车把截面与骑手视角；若需要集成运动相机或车灯，则应重新评估悬臂载荷与共振，不能直接在原卡座上无限叠加附件。整体设计把安装、可视性、快拆和抗振集中在一件小型注塑结构件中，结构路径清晰，适合用于骑行配件结构设计、车把外设布置以及塑料卡扣类零件的三维学习参考。
