带法兰凸台径向加强筋的轮毂类连接座

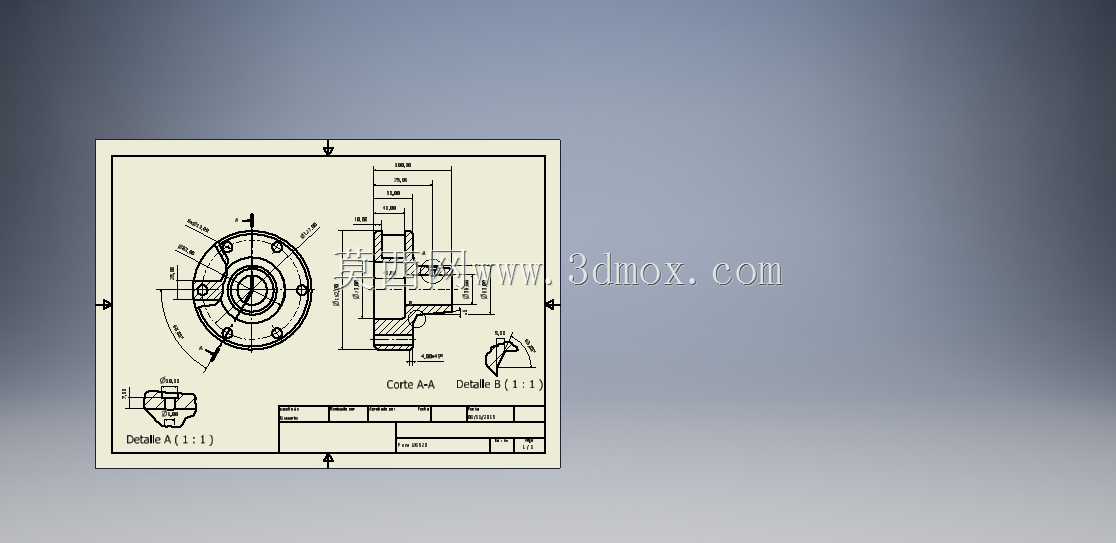

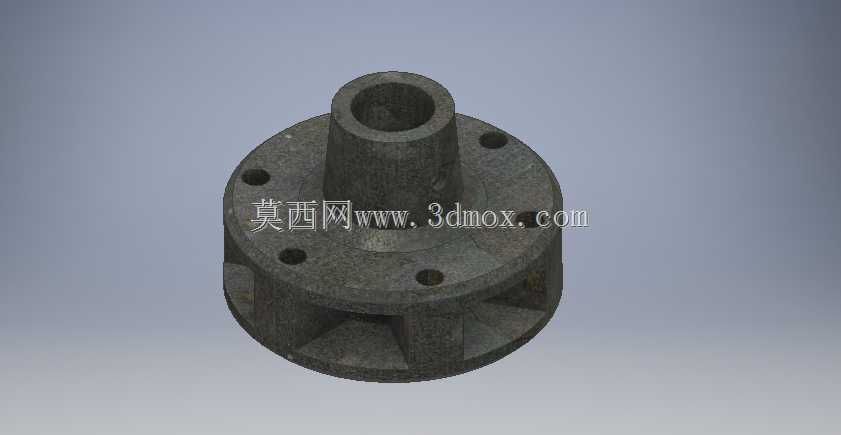

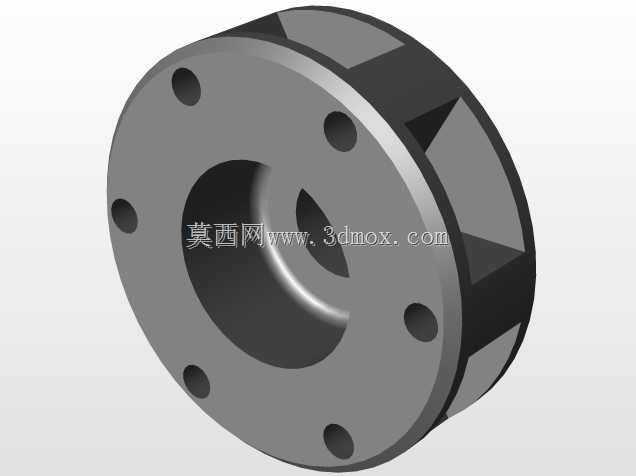

　　这类带中心通孔凸台的法兰式连接座，常应用在中小型传动设备的动力输出端衔接位置，也可作为低速重载工况下的轮毂支撑构件，在小型输送线辊筒驱动、农用机具轮组连接、小型风机叶轮固定场景中十分常见。从结构设计逻辑来看，上部的圆柱形凸台做了等直径中心通孔设计，通孔内壁预留了均匀的加工余量，可根据实际装配需求加工键槽、光孔配合面或者螺纹连接段，既可以穿装传动轴传递扭矩，也可以作为介质流通的通道适配气动、液压回路的管路衔接需求。下部的法兰盘采用圆盘式结构，沿法兰圆周均匀分布了6个沉头安装孔，孔位的分度圆直径经过匹配计算，可适配常规M6-M8规格的内六角螺栓安装，安装时沉头结构可让螺栓头完全埋入法兰端面，避免螺栓突出干涉周边装配部件，

　　同时保证法兰安装面的平面度贴合要求。法兰盘与上部凸台的衔接位置，均匀布置了6道径向加强筋，筋板从凸台根部一直延伸到法兰盘外缘内侧，这种结构设计可在不额外增加零件整体壁厚的前提下，大幅提升凸台与法兰连接位置的抗扭、抗弯载荷能力，避免设备启停瞬间的冲击载荷导致衔接位置出现应力断裂，同时筋板之间的镂空结构也能有效降低零件整体重量，减少铸造环节的材料消耗，也能降低转动工况下的整体转动惯量，提升传动响应速度。从安装边界来看，零件总高度控制在适配常规轴承座安装的尺寸区间，法兰盘外径可覆盖常规100-120mm规格的安装座配合面，上部凸台的外径尺寸可适配标准6200系列轴承的内圈配合，安装时法兰下端面作为定位基准面，

　　需要保证与安装基座的平面度公差在0.05mm以内，避免安装后出现凸台轴线偏斜导致传动轴运转卡滞。在实际选型适配时，需要注意中心通孔的直径匹配对应传动轴的轴径公差，若用于扭矩传递场景，凸台通孔的键槽尺寸需要对应GB/T 1096普通平键的标准规格加工，法兰安装孔的位置度公差需要控制在Φ0.1mm以内，保证多螺栓安装时的孔位对中精度，避免强行锁附螺栓导致零件产生装配内应力。这类零件的毛坯通常采用灰铸铁HT200铸造而成，铸造后需要经过时效处理消除内应力，再进行机加工工序，加工顺序优先车削法兰下端面作为基准，再一次装夹车削凸台外圆、中心通孔以及法兰上端面，保证各回转面的同轴度公差，最后再钻削法兰安装孔，避免二次装夹带来的形位公差超差。

　　在实际工况使用中，这类连接座可承受的径向载荷范围在5kN以内，轴向载荷不超过2kN，适配的工作转速不超过1500r/min，若应用在有腐蚀介质的工况中，可在零件表面做喷塑或者镀锌处理提升防腐能力，若用于更高载荷的传动场景，可将材质更换为铸钢ZG310-570，同时适当加厚加强筋的厚度以及法兰盘的整体壁厚，提升结构强度。
