带双耳安装位的碗状泵壳腔体结构

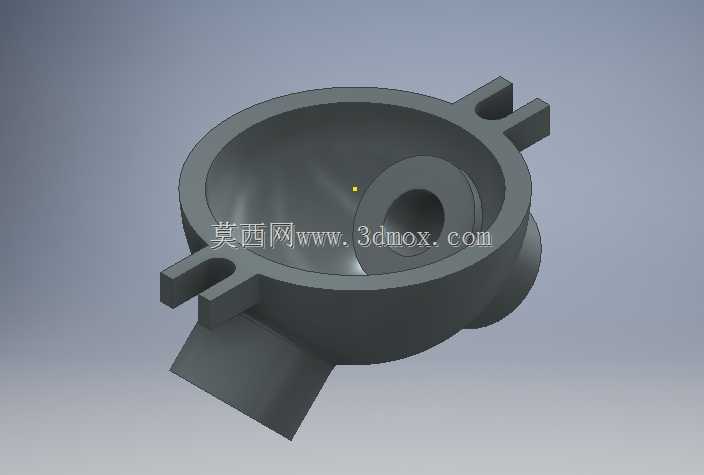

　　该壳体结构整体呈碗状回转腔体形态，属于流体输送类设备中常见的蜗壳或泵体外壳类零件，主要承担容纳叶轮、约束流道、连接外部管路以及提供整机安装基准的作用。腔体内部为大直径凹腔，曲面过渡连续，能够为旋转部件提供封闭工作空间，同时引导介质沿腔壁形成稳定流向。腔体中心设置带通孔的凸台结构，该部位通常对应转轴穿入位置，孔位周边保留足够壁厚，用于承受轴系运转带来的径向载荷，并为密封件、轴承压盖或端盖配合提供定位面。

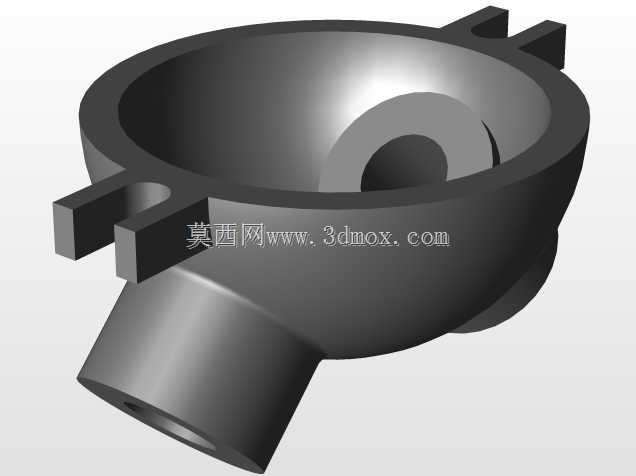

　　从外形布局来看，壳体两侧对称伸出带开槽的安装耳，耳板上的长槽结构可在装配时提供一定的位置调节余量，降低螺栓孔对位精度要求，也便于在检修拆卸时快速松脱。耳板与主体碗腔之间采用加厚过渡连接，避免悬臂根部出现应力集中，在承受整机振动、管路拉扯或紧固压紧力时，连接区域不易产生裂纹。壳体下部延伸出斜向支撑块，可在设备放置或与底座贴合时承担辅助支撑，使壳体在静置和运转状态下都能保持稳定姿态。侧部还设有外伸接口结构，可作为流体进出通道或与管路、阀件对接的连接端，接口与腔体内部流道贯通，衔接处做圆滑过渡，减少介质在转角处的涡流损失。

　　在实际应用场景中，这类壳体常见于小型离心泵、液压动力单元、流体循环装置或通用输送设备的主体部件。工作时，叶轮在腔体内旋转，介质由轴向或侧向进入腔室，在离心作用下沿碗状内壁汇集并从输出接口排出；外壳不仅要承受内部介质压力，还要隔绝外部环境，防止泄漏，并为内部旋转件提供防护。针对不同工况，壳体材料可选用铸铁、铸铝或工程塑料：铸铁件适合承压较高、载荷较大的场合，铸铝件有利于减轻整机重量并提升散热能力，塑料件则多用于低压、耐腐蚀或家用小型设备。

　　结构设计上，腔体壁厚需要兼顾成型工艺与刚度要求。若采用铸造工艺，外壁与内部凸台之间应保持相对均匀的壁厚，避免厚大部位产生缩孔；耳板、支撑块与主体交接处设置圆角过渡，既有利于铸造时金属液填充，也能减少应力集中。中心孔位的同轴度、安装耳平面的平行度以及底部支撑面的平面度，是加工和装配中需要重点控制的形位要素。中心孔作为轴系通过区域，其端面往往需要后续机加工，以保证端盖或密封件贴合可靠；安装耳槽面则需承受螺栓压紧力，接触面应保持平整，防止紧固后壳体变形。

　　安装边界方面，两侧耳板决定了壳体的横向固定跨度，设计时需核对螺栓规格、垫圈外径与槽口宽度之间的匹配关系，保证紧固件能够顺利装入并产生足够压紧面积。底部斜向支撑块与安装耳共同构成多点支撑，布置时应关注支撑面是否与整机底座干涉，以及壳体旋转方向、管路接口朝向是否预留操作空间。侧向接口的外伸长度和端面形式会直接影响管路连接方式，选用法兰、螺纹或快接结构时，都要保证接口根部具有足够补强，避免管路载荷直接作用在薄壁腔体上。

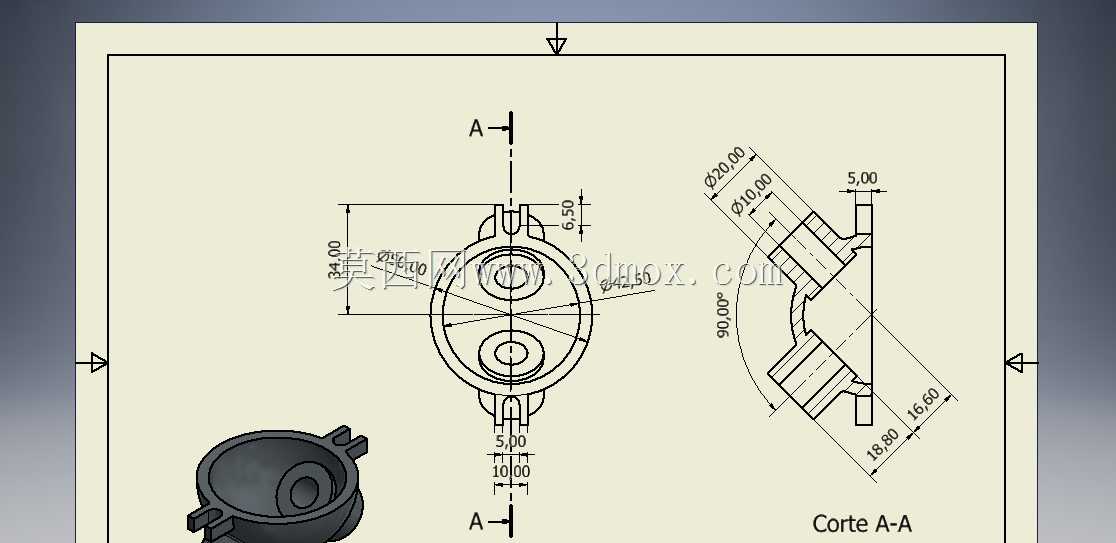

　　建模过程中，回转腔室可通过旋转特征建立主体轮廓，再利用拉伸、切除方式形成安装耳、开槽、侧接口和底部支撑。内部流道与外部加强区域应分开考虑：流道面注重顺滑连续，外部结构则侧重承载和装配。中心凸台与腔体连接处可设置局部加厚，以改善轴孔区域刚性；耳板槽口端部建议保留圆弧，避免热处理或受载时在尖角处萌生裂纹。对于需要后期加工的配合面，三维模型中应预留机加工余量，并在工程图中明确粗糙度、同轴度和密封面要求。

　　整体来看，该零件虽然外形不复杂，但集中体现了壳体类部件的典型设计要点：内部要满足流体通道和运动件空间，外部要兼顾安装固定、管路对接和支撑承载；结构细节上，壁厚均匀性、过渡圆角、孔位同轴度和安装面精度都会影响最终使用性能。在泵体、小型流体设备或类似回转腔体设计中，该结构可作为壳体布局、安装耳形式以及接口补强方式的参考。
