板料切割弯曲复合冲压模具结构

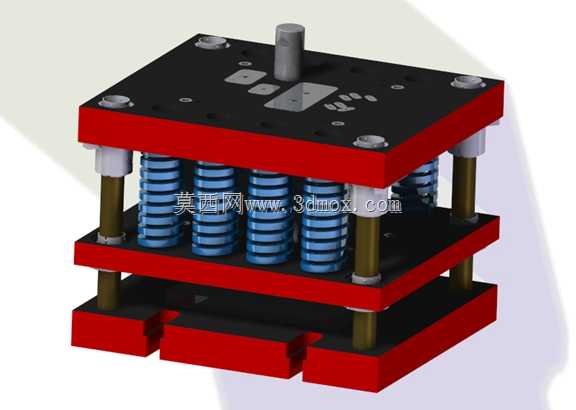

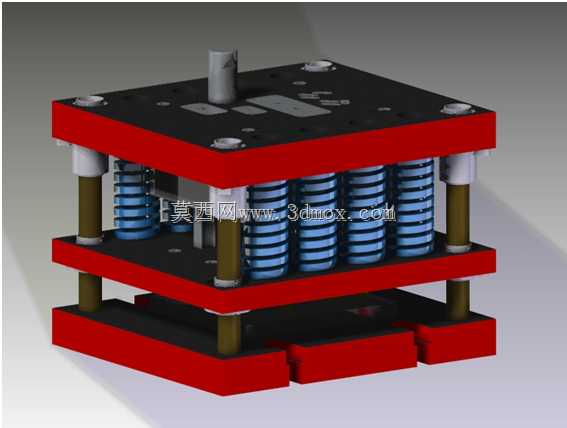

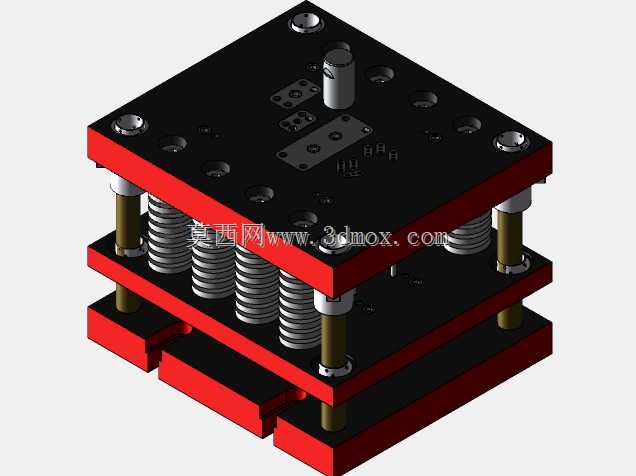

　　这套结构面向薄板冲压工序中的落料切割与弯曲成形复合作业，常见于五金件、支架件、连接片以及小型钣金件的批量生产场景。模具采用三层板式布置，上层为模柄与上模座连接区域，中层承担卸料、压料和成形导向，下层为下模座及工件定位区域。整机外观上，红色模板构成主要承力框架，黑色板面用于安装凸模、凹模、定位块和紧固件，蓝色螺旋弹簧围绕工作区均匀布置，棕色导柱贯穿各层模板，使上下模在合模过程中保持稳定的相对位置。

　　从实际用途看，该模具不是单一冲孔或单弯曲模，而是把板料切断、局部成形和弯曲动作集中在同一模架内完成。板料送入下模定位面后，压力机滑块带动上模下行，先由压料构件将板料压紧，随后切割刃口完成外形分离，弯曲凸模继续进入凹模，使材料按预定角度折弯。上模回程时，弹性卸料机构把包紧在凸模上的料件或废料脱下，避免工件随上模升起，保证连续冲压节拍。

　　结构设计上，导柱与导套组成的导向系统被布置在模架两侧及关键承力位置，能够抵消偏载带来的横向位移。对于切割和弯曲复合工序，偏载往往来自刃口受力不均、弯曲成形区材料流动阻力变化以及板料定位偏差，因此导向件的跨距和刚度需要足够。模型中多根大直径弹簧并排设置，说明卸料力并非按轻载冲孔估算，而是考虑了弯曲后材料抱紧凸模、切割面摩擦以及厚板回弹带来的额外阻力。弹簧分布在工作区域周围，可使压料面受力更均匀，减少薄板因局部压紧不足产生的翘曲。

　　上模板中央设置模柄，用于与压力机滑块连接；模柄轴线应尽量与模具合力中心重合，否则滑块下行时会产生附加弯矩，加速导套磨损并影响刃口间隙。上模座板面保留了多个安装位和沉孔，便于固定凸模固定板、垫板、卸料板连接件及防转销。下模座底部留出开口和承托空间，既可以容纳弯曲后的成形空间，也便于落料件或废料排出。对于需要向下弯曲的零件，凹模下方不能简单封死，必须给出足够的避让腔；该结构下层红色框架之间形成的空腔，正是为成形件下行和取件留出边界。

　　外形与安装边界方面，模架整体呈矩形堆叠结构，长宽方向由导柱位置决定，闭合高度则由模板厚度、导柱有效长度、弹簧自由状态和工作行程共同约束。装入压力机前，需要核对滑块下止点时上模与下模的闭合高度，确认模具最小闭合高度大于压力机允许下限，最大开启状态又能满足板料送进和成品取出。模柄直径、上模座压板槽位置、下模座固定方式以及工作台漏料孔尺寸，都是现场安装时必须复核的边界条件。若压力机工作台孔过小，弯曲件或废料无法顺利下落，就需要在模具下方增加接料槽或改用横向取件。

　　切割刃口部分强调间隙均匀与刚性支撑。薄板冲裁时，凸凹模间隙通常随材料厚度、抗拉强度和断面质量要求调整；间隙过小会增大冲裁力并加剧刃口磨损，间隙过大则造成毛刺增大、断面撕裂。弯曲部分则关注凸模圆角、凹模入口角和回弹补偿。模型中将多个弹簧靠近成形区布置，可在弯曲初期提供稳定压边力，抑制材料向内流动时起皱或偏移。对于带平直边的弯曲件，定位块应布置在料边不受成形拉伸影响的位置，否则定位面会随材料变形而失去基准。

　　从维护角度看，导柱、导套需要保持润滑并防止金属屑进入；弹簧在长期循环载荷下会出现疲劳衰减，应按批次检查自由高度和预压量；刃口拆装时需通过销钉保证重复定位精度，不能只依赖螺栓夹紧。卸料板与凸模之间的配合间隙也很关键，过紧会拉伤凸模，过松则无法稳定导向。整体结构适合在中等吨位压力机上完成多工序复合成形，尤其适用于需要减少二次装夹、提高钣金件一致性的生产环境。
