家用储水系统承压保护泄压阀结构

　　这套泄压阀结构主要面向家用储水设备的超压泄放场景，常见于储水箱、无水箱热水器以及太阳能加热回路中。它的作用不是参与正常流量调节，而是在封闭或半封闭水系统内压力异常升高时提供一条受控泄放通道，避免罐体、换热盘管、连接管路和密封件长期承受超过设计边界的压力。

　　从实际安装位置看，这类阀通常布置在储水容器顶部或靠近热源出口的高压侧。冷水加热后体积膨胀，若系统止回、节流或温控异常叠加，内部压力会快速累积；泄压阀在此处承担最后一道机械保护。建模时需要重点表达入口螺纹段、阀体流道、阀瓣密封面、弹簧腔、调节或顶开结构以及出口泄放方向，因为这些特征直接决定装配干涉检查和管路布置是否可行。

　　结构思路上，阀件采用紧凑的直通或角式布局，入口端负责与水箱或管路形成可靠密封，内部阀瓣在正常工况下依靠弹簧预紧力压在密封座上。系统压力低于设定开启值时，阀瓣保持闭合，热水不会外溢；当介质压力产生的轴向力超过弹簧预紧力，阀瓣抬起，介质经阀体内部通道流向出口，压力随之下降。压力回落后，阀瓣重新落座，系统恢复封闭状态。该动作逻辑不依赖外部电源，适合作为热水器和太阳能储热系统中的被动安全部件。

　　外形设计需要兼顾狭小设备空间。阀体主体多为回转体加局部六角承力面，便于使用扳手完成拧紧；入口连接段的螺纹长度、肩部台阶和密封面位置要与水箱接头匹配，过短会导致啮合不足，过长则可能顶触内部结构。出口方向应保留排水接管空间，泄放时热水不能喷向电气元件、人员操作面或易燃材料，因此在三维布局中应核对出口周围的最小避让区域，并预留引流管安装位置。

　　安装边界方面，除了阀体本身的包络尺寸，还要考虑扳手旋转空间、顶部或侧部检修空间，以及与保温层、外壳钣金、水管接头之间的间隙。储水设备内部空间往往同时布置加热管、温度探头、排污口和进出水管，泄压阀虽然体积不大，但位于安全关键位置，不能被保温材料填满，也不能被外壳压死。模型中应保留清晰的同轴关系：入口轴线、阀瓣运动轴线和弹簧中心线基本重合，这样才能保证压力作用方向稳定，避免偏载造成密封面早期磨损。

　　功能特性上，该结构强调密封可靠性与开启灵敏度的平衡。弹簧刚度、预压缩量和阀瓣有效承压面积共同决定开启压力；密封面需要在低压差下阻止滴漏，又不能在超压时因粘连或卡滞而无法开启。阀体流道不宜出现急剧缩径或粗糙台阶，否则泄放能力下降，还可能在高频微开动作中产生噪声和冲蚀。对于太阳能加热系统，白天温升波动频繁，阀件还会经历反复热胀冷缩，材料和结构应能适应热水环境下的热循环。

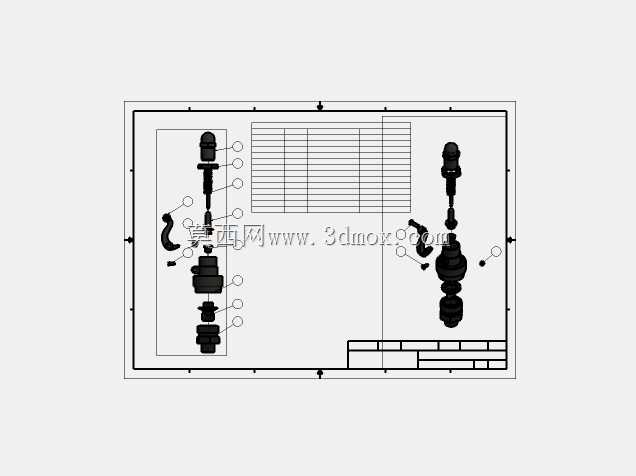

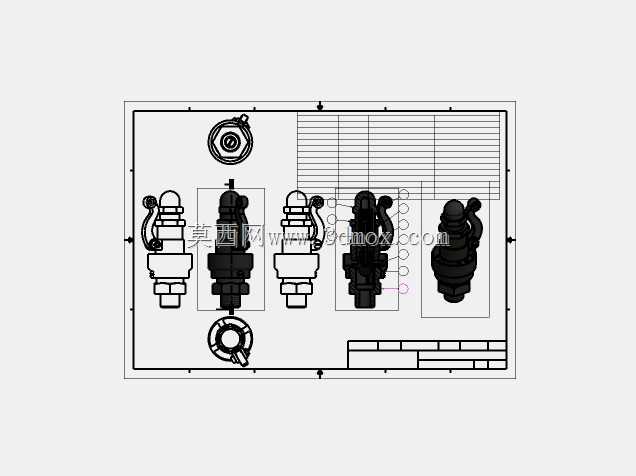

　　在三维建模过程中，可将零件拆分为阀体、阀座或密封面、阀瓣、弹簧、导向件、端盖以及连接紧固件等模块。回转部分适合通过车削加工特征表达，六角部位和出口接口则体现装夹与管路连接需求。装配检查时，应关注弹簧压缩后的极限长度、阀瓣升程、出口通流面积以及密封圈压缩率；这些参数虽然不属于外观细节，却直接影响阀件能否在设定压力附近稳定动作。

　　工程应用中，选型人员不仅要看接口规格，还要结合水箱容积、热源功率、管路封闭程度和允许工作压力确定泄放能力。若泄压阀通径偏小，即使能够开启，也可能无法及时排出膨胀介质；若安装位置远离热膨胀集中区域，压力传递滞后会降低保护效果。设计人员在设备总装阶段应把该阀作为安全边界件处理，周围保留可更换空间，出口朝向可维护、可引流的位置，并确保其动作不受其他管路载荷影响。

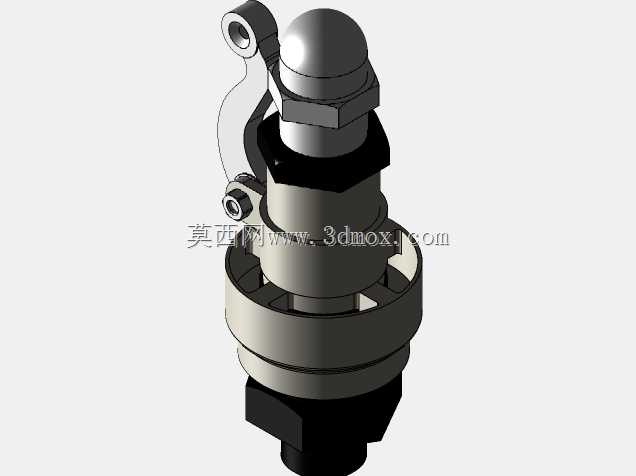

　　整体来看，该模型呈现的是一种典型的小型热水系统压力保护阀：外形简洁，但内部包含密封、导向、弹性加载和泄放流道等关键机械关系。通过三维结构可以直观验证阀体与储水设备的接口匹配、安装工具空间、泄放方向以及内部零件运动路径，为家用储水箱、热水器和太阳能加热单元的安全设计提供结构参考。
