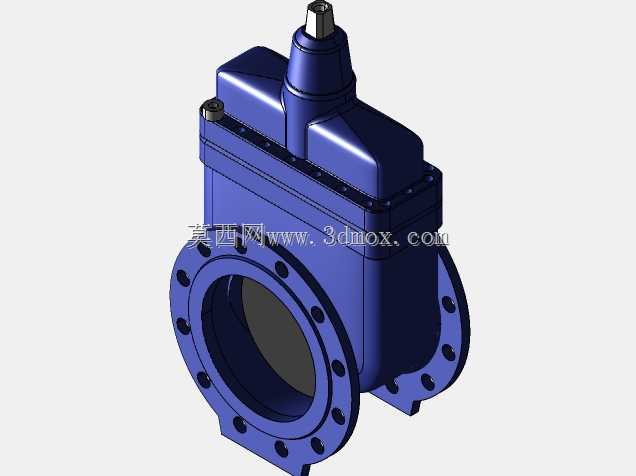

暗杆弹性楔式闸阀结构三维建模

　　这套暗杆弹性楔式闸阀的三维结构，面向给排水主干管、暖通循环水、低压工艺流体输送以及厂区公用工程管路的截断工况搭建，建模时没有把阀件当成孤立零件处理，而是顺着现场安装、操作、检修的完整逻辑还原每一处配合关系。暗杆结构最核心的优势在于阀杆升降行程被收纳在阀盖内部，手轮转动时阀杆仅做旋转动作、不向外伸出，对于地下阀门井、管廊夹层、保温包覆管路这类竖向操作空间局促的场景，不需要额外预留阀杆上行的安全距离，也能避免外露阀杆被落尘、水汽、腐蚀性介质附着后出现螺纹锈蚀卡涩，在常年不操作的应急切断管段上，这种结构的运维容错率明显更高。

　　建模过程中优先还原了弹性楔式闸板的核心特征：闸板并非整体刚性楔块，而是在楔板中部预留了弹性变形槽，两块密封面在阀杆轴向推力作用下贴合阀座密封面时，可借助槽位产生微量弹性形变，自动补偿阀体铸造角度偏差、管路装配错位以及长期受压后的密封面磨损，不需要像刚性楔板那样对楔角加工精度提出极苛刻要求，低温工况下也不会因阀体收缩出现闸板卡死无法启闭的问题。闸板两侧密封面的锥度、与阀座密封圈的贴合宽度都按照实际楔式闸阀的配合比例绘制，装配关系里保留了闸板下行到位时的微量过盈压缩量，直观呈现截断状态下密封副的压紧逻辑。

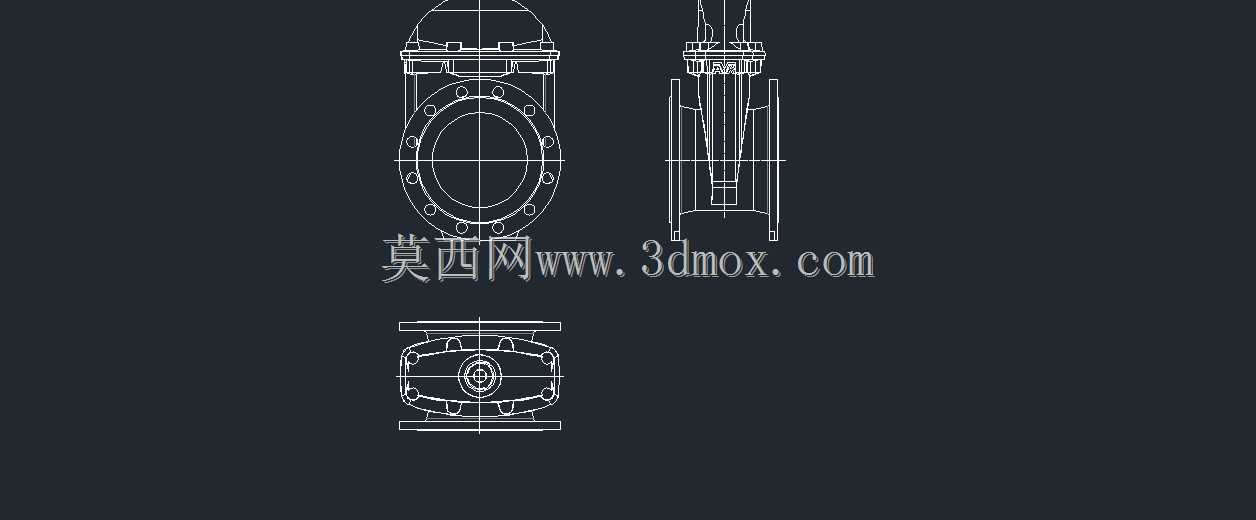

　　从安装边界来看，模型完整还原了阀体两端的法兰连接结构，法兰盘的螺栓孔分布圆、孔径、法兰厚度以及密封面凸台尺寸都匹配常规低压法兰的安装规范，管路对接时只需匹配对应公称通径的法兰垫片，穿入螺栓对称预紧即可完成固定，阀体中腔的流道为全通径直通结构，介质流经时没有突兀的缩径或转向，流阻远小于截止阀，全开状态下闸板完全抬升至阀体内腔上部，不会对管内流体形成节流，也不容易滞留介质中的泥沙、焊渣等固体杂质，适合输送清水、油品以及含少量悬浮物的流体。

　　操作侧的结构细节也做了完整还原：顶部手轮采用轮辐式结构，轮缘的操作半径匹配人工启闭的力矩需求，阀杆梯形螺纹段与阀杆螺母配合，将手轮的旋转运动转化为闸板的直线升降，阀杆螺母外围设置了 thrust 承载台阶，把闸板启闭时的轴向推力直接传递到阀盖支架上，避免螺纹段承受额外弯矩；阀盖与阀体的中法兰连接位置预留了垫片密封槽，多颗螺栓沿圆周均布压紧，保证中腔压力不会从结合面泄漏，填料函区域设置了填料压盖，可通过两侧螺栓压紧填料，在阀杆旋转过程中持续密封阀杆穿出位置，即使长期使用后填料出现微量磨损，也可在线压紧压盖补偿密封量，不需要拆解整个阀门。

　　设计思路上特意区分了暗杆与明杆结构的适用边界：明杆闸阀的阀杆上行位置可以直观显示阀门开度，适合需要频繁观察启闭状态的工艺岗位，但外露螺纹需要定期润滑维护；暗杆结构虽然无法通过阀杆伸出长度判断开度，却可以在阀杆螺母位置设置开度指示刻度，模型中也预留了指示件的安装位，适配地下井、埋地管路这类无法近距离观察阀杆位置的场景。整体建模把阀体、闸板、阀杆、阀盖、手轮、密封件、紧固件的装配约束全部还原，工程人员可直接用于管路排布时的干涉校验、安装空间核算，也可作为楔式闸阀结构原理演示、非标阀件改型设计的参考基底，核对手轮操作所需的侧向操作空间、法兰对接的螺栓拆装空间，避免现场管路布置完成后出现阀门无法操作、螺栓无法穿装的问题。
