废弃塑料瓶改制太阳能集热供水装置

　　这套装置把日常废弃塑料瓶作为集热单元的外护与导流构件，配合上下两根横向集管和密集排列的瓶体阵列，形成低成本太阳能热水制取结构。它面向日照条件较好、预算受限的乡村屋面、临时营地、公益援建点以及低碳示范场景，核心用途是在无复杂动力输入的条件下，利用太阳辐射提升管内水温，满足洗漱、清洗、小规模温水供应等需求。

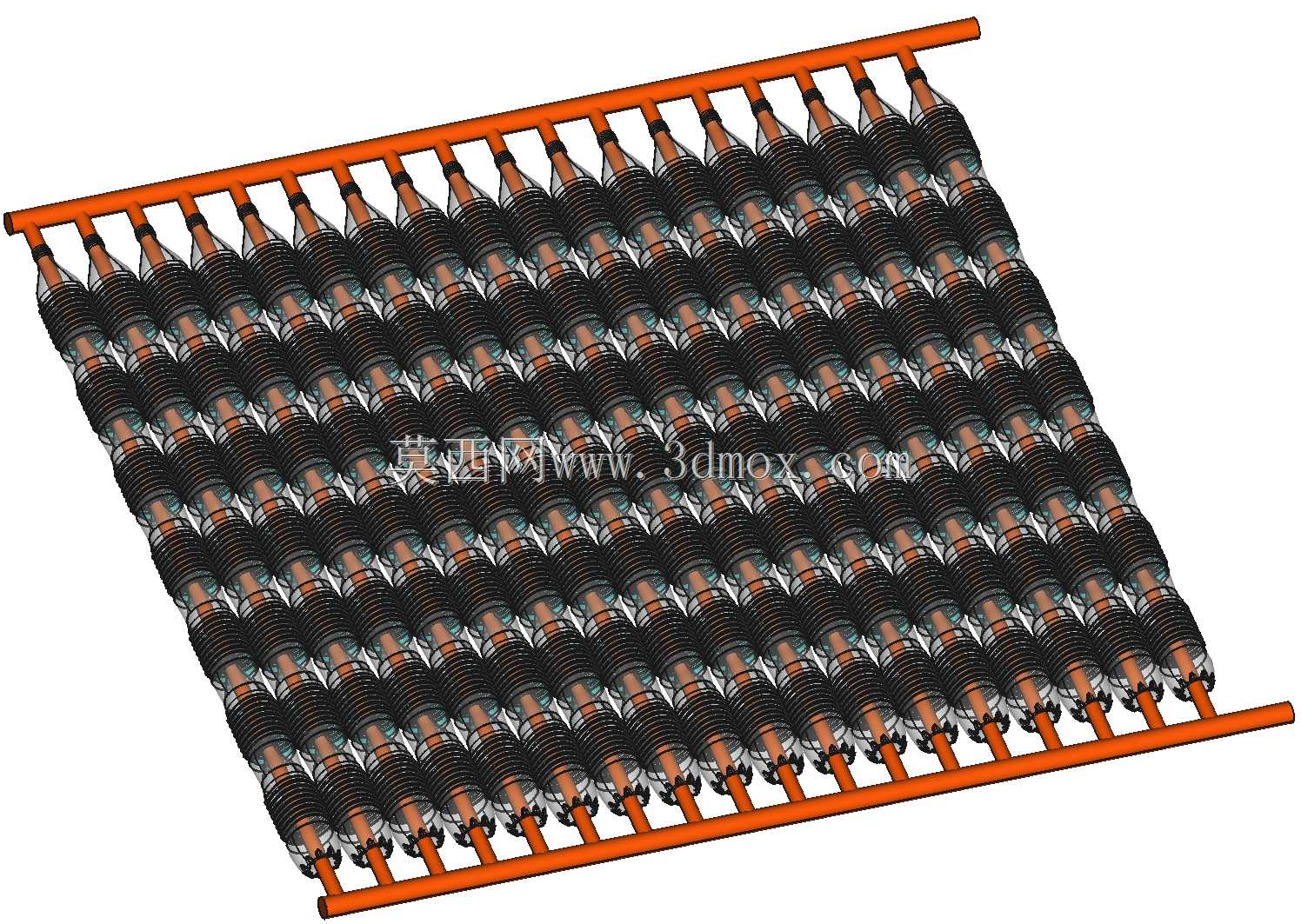

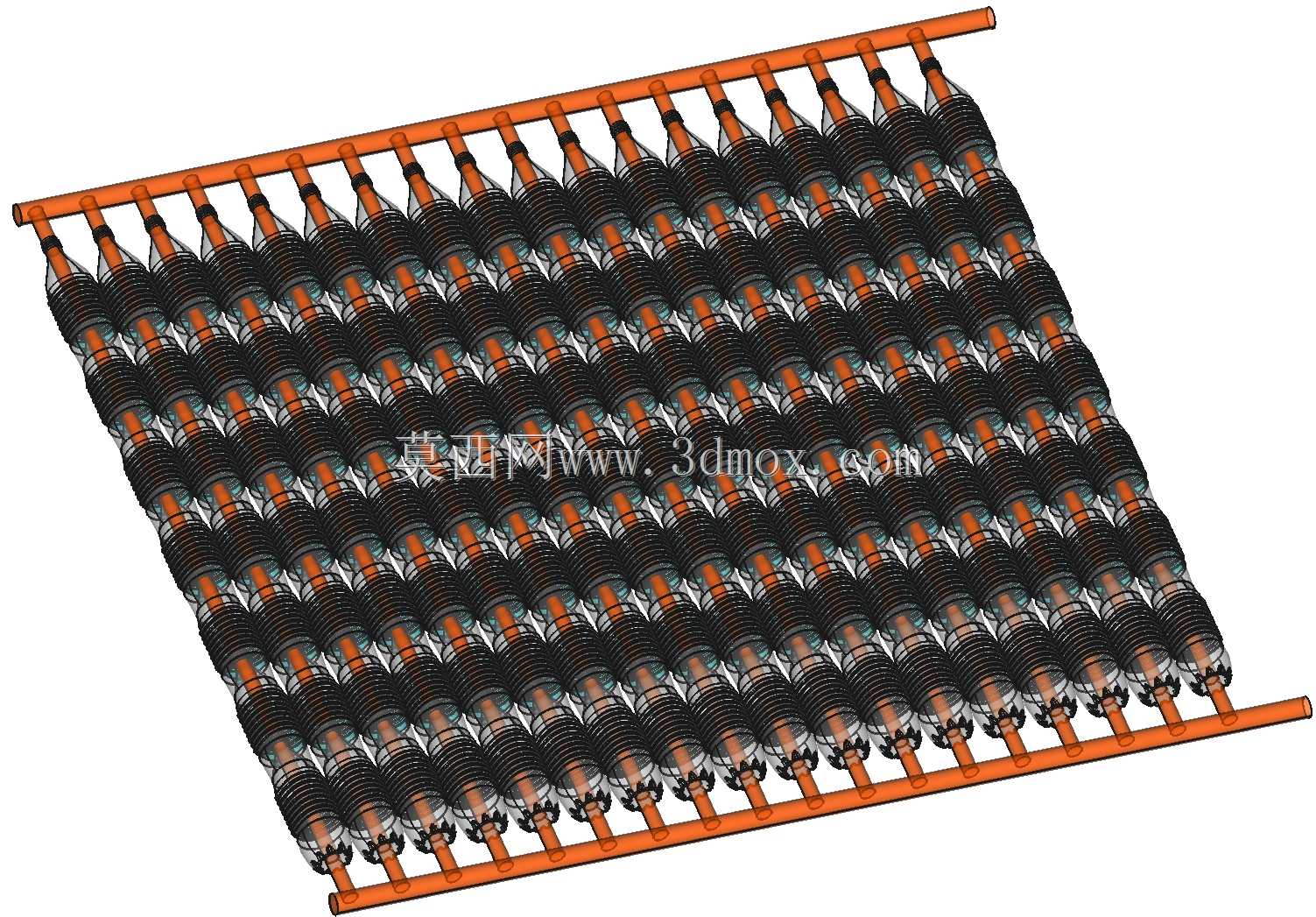

　　从现场布置看，整体呈扁平矩形阵列，瓶体按规则行列斜向排布，两端分别接入上下橙色集管。上集管承担分配或汇流作用，下集管对应完成回水或集水，管路走向清晰，便于在屋面上按朝南倾角固定。瓶体并非简单装饰件，而是围绕内部吸热流道形成空气夹层与外层防护：黑色吸热表面负责吸收辐射，透明或半透明瓶壁削弱对流散热，废弃瓶的重复利用同时降低材料成本，并让装置具备明显的资源再利用属性。

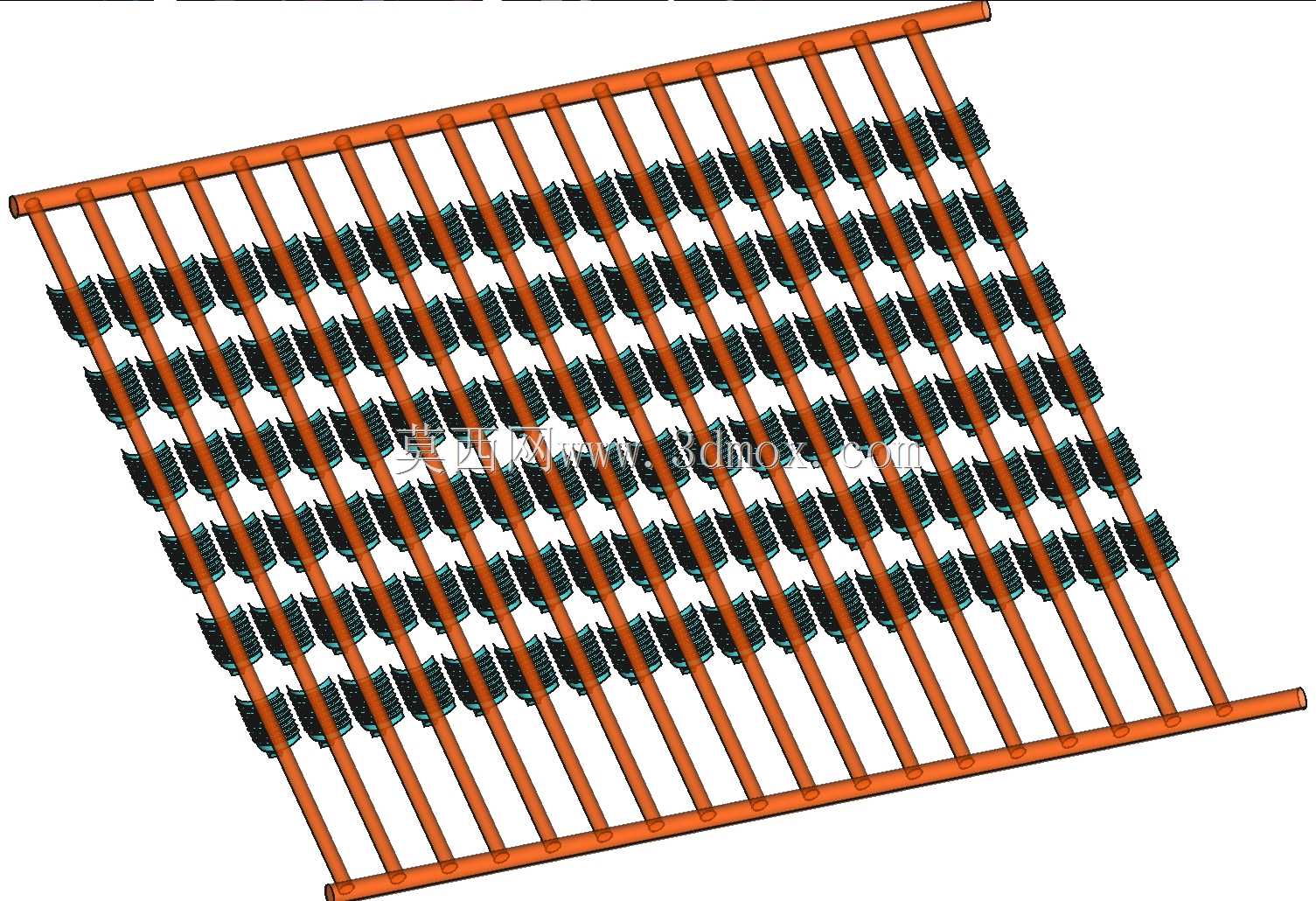

　　结构设计上，阵列密度是影响得热与阻力的关键。行列数量增加后，受光面积扩大，但单路流程变长，水阻和温差分层也会增强；因此建模时需要重点校核支管间距、瓶体连接角度、集管管径与阵列长宽比例。图中瓶体首尾衔接，支管与集管交接处形成大量近似节点，这些位置在实际制作中对应钻孔、插接、密封和粘接工序。若用于工程落地，节点密封不能只依赖外观配合，应预留胶接长度、密封垫或热熔连接边界，避免热循环后出现渗漏。

　　安装边界方面，装置需要依托倾斜支架或屋面檩条承载，不能只靠塑料瓶自身承重。上下集管应设置固定卡件，阵列背部宜布置承重横梁或拉筋，使风载、自重和满水重量传递到支架，而不是集中在瓶壁连接处。由于塑料材料长期受紫外线、温度交替和水压影响，选型时需关注瓶体耐温、老化和蠕变问题；若供水温度较高，应限制系统静压，并在高位设置排气、低位设置泄空条件，防止气堵和冬季冻胀。

　　功能实现上，该装置更适合低压、开放式或小温差循环系统。自然循环时，冷水密度大、热水密度小，管路坡度和集管位置会直接影响循环方向；若采用强制循环，则需在回路中配置小功率泵和温控逻辑，但瓶体阵列本身仍承担集热面作用。设计中应让流道尽量避免局部高点积存空气，支管插入集管的位置保持一致，减少各排流量不均。黑色吸热体与透明外层之间的间隙要稳定，不能因瓶体变形而贴死，否则隔热层失效，夜间和有风环境下散热会明显增加。

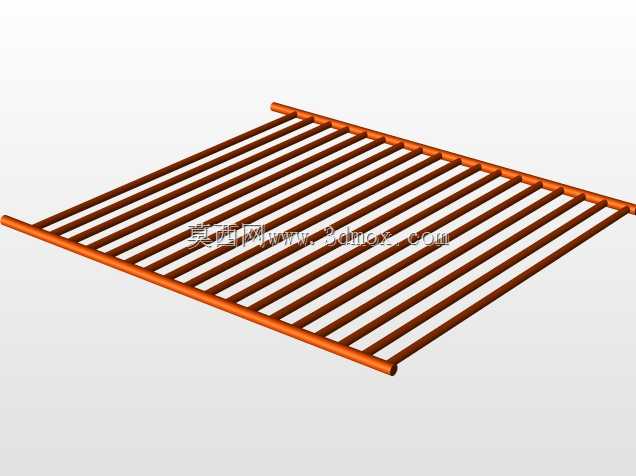

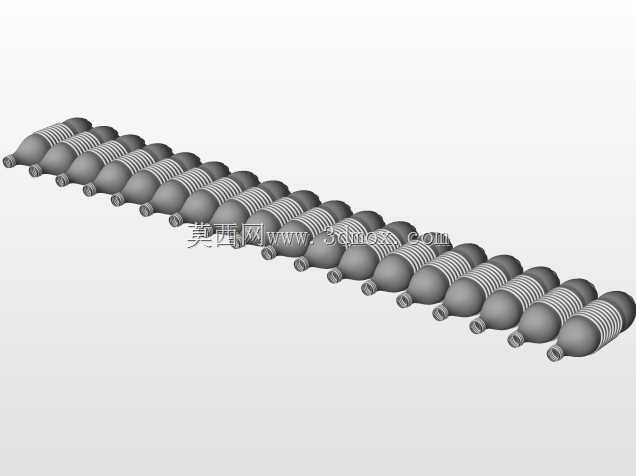

　　三维建模时，可先建立单瓶吸热单元，再通过矩阵阵列完成主体布置，随后单独处理上下集管与支管接头。单瓶模型应保留瓶口、瓶底、环向加强筋和外壁轮廓，因为这些特征会影响装配间隙和光线透射效果；集管模型则需体现开孔位置、插入深度和端部接口。阵列完成后，应检查相邻瓶体在热胀冷缩和安装误差下是否干涉，尤其在斜置状态下，瓶身重力方向与阵列平面并不重合，固定点间距过大会造成中部下垂。

　　从维护角度看，瓶式集热单元的优势是单件更换成本低，局部破损后可拆除替换；劣势是接头数量多，泄漏点分散。因此结构设计不宜追求过度复杂的阀门和异形管件，而应把阵列划分为若干可隔离区段，每区保留检修余量。装置外围还需预留水箱、补水管、出水管和溢流管路的连接空间，集管端部不要紧贴屋面边缘，以便操作人员完成粘接、紧固和后期检漏。整体而言，该方案把废弃材料、太阳能利用和简易管路集热结合在一起，适合作为低碳供热设备的概念验证、教学演示和低成本热水系统结构参考。
