摩托车载MotoG手机固定底座

　　这套车载固定底座的开发初衷，来自两轮骑行场景下的导航刚需：日常通勤跑山、城市配送、跨城摩旅过程中，骑手需要随时查看导航路线、来电提示与骑行数据，手持手机既违反交规也极易在颠簸路面脱手，传统通用手机支架要么适配特定机型夹装不稳，要么在车把上占用过多空间、走线杂乱。这款底座专门针对Moto G机型的背部轮廓做了贴合设计，没有采用通用夹爪的可调结构，而是直接按照手机机身的长宽、背部弧度、侧边按键位置做了限位型面，手机放入后不会出现横向窜动，也不会误触侧边的音量与电源按键。

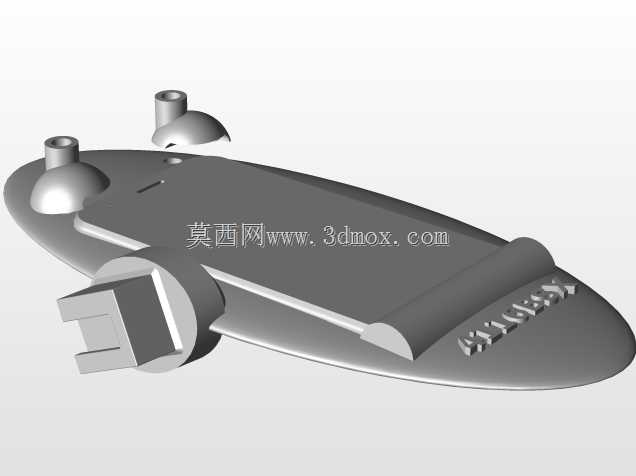

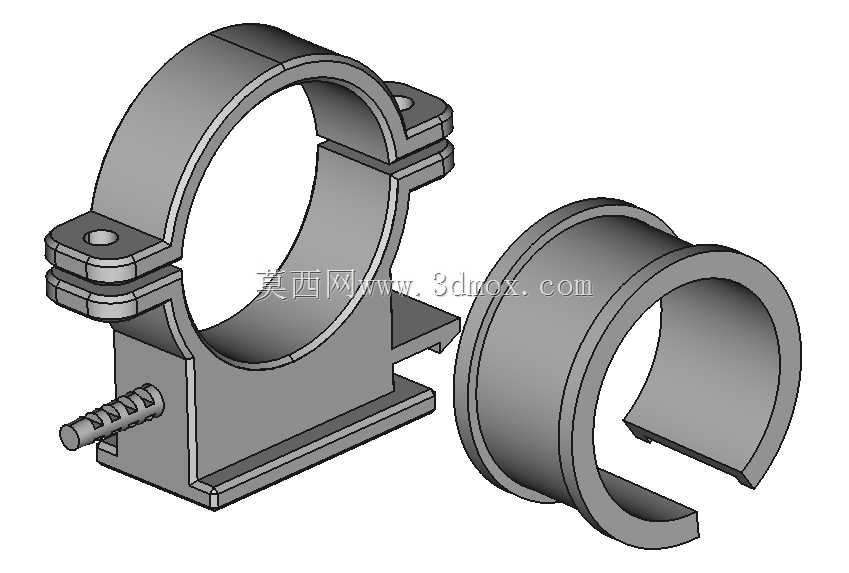

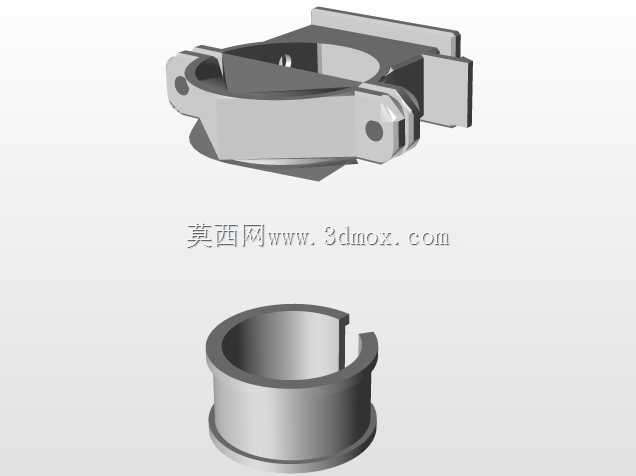

　　从安装边界来看，底座预留的两个柱状安装柱对应摩托车车把或仪表台的固定点位，柱体的中心距、柱端直径都按照常用M6紧固螺丝的装配间隙做了预留，安装时既可以通过抱箍转接在直径22mm到32mm的常规摩托车车把上，也可以直接锁附在仪表台预留的安装孔位，底座整体的外轮廓做了大圆角过渡，没有突出的尖锐棱边，即便骑行中发生磕碰也不会划伤骑手腿部或者刮花手机外壳。底座前端的卡扣结构做了斜向导向面，手机顺着导向面滑入即可自动卡紧，取下时只需轻抬卡扣端就能拿出手机，戴骑行手套也能单手完成操作，不需要额外的扳扣或者锁紧旋钮。

　　设计过程中首先校核的是骑行工况下的振动耐受能力：摩托车发动机怠速振动频率在15Hz到80Hz区间，路面颠簸带来的冲击加速度最高可达3g，底座的承载板厚度做了梯度加强，靠近安装柱的位置壁厚加厚到3mm，边缘区域壁厚控制在1.8mm，既保证整体刚性不会在高速行驶时发生共振抖动，也尽可能控制了零件整体重量，不会给车把增加额外的负重负担。承载板表面和手机接触的区域预留了浅凹槽，后续可以粘贴1mm厚的橡胶防滑垫，既可以避免塑胶硬面直接刮擦手机后盖，也能在雨天路面湿滑、车身溅水的情况下增大摩擦力，防止手机在底座内出现滑移。底座侧边特意留出了充电接口与耳机孔的避让空间，手机固定在底座上时，充电线可以从侧边的缺口顺出，不会被底座压弯线材，长途骑行时可以直接连接车载USB电源持续给手机供电，导航全程不会断电。

　　考虑到这个零件采用3D打印或者小批量注塑成型的加工场景，所有的安装柱、卡扣位都做了拔模斜度处理，竖直面的拔模角度取1.5度，不需要复杂的侧向抽芯结构，打印时不需要添加大量支撑，打印完成后去除支撑的工作量极小，小批量注塑时模具结构简单，开模成本低，成型后零件的变形量也更容易控制。底座前端的卷边结构一方面作为手机放入时的前限位，挡住手机底部不会在急刹车时向前滑出，另一方面卷边的圆弧面刚好避开手机底部的扬声器开孔，不会遮挡导航语音的出声通道，骑行时导航播报的声音可以正常传出，不需要额外调高手机音量。两个安装柱的根部做了环形加强筋，避免车辆长期振动下柱根出现应力断裂，柱体的内孔预留了自攻螺丝的啮合余量，用户自行改装时也可以根据自己的车把孔径选配不同长度的紧固螺丝，不需要二次加工底座本体。

　　实际装车测试时，底座的安装高度刻意控制在骑手视线平视路面后向下偏移15度的位置，骑手扫一眼就能看清导航屏幕，不需要大幅低头，视线离开路面的时间控制在0.3秒以内，符合骑行安全的视野要求。底座整体没有多余的外置凸起，风阻面积极小，时速跑到80公里以上也不会因为气流吹动产生风噪或者把底座吹得偏移，塑胶材料本身的耐候性可以满足户外露天停放的使用需求，长期日晒雨淋也不会轻易出现脆化开裂，针对Moto G机型的专属适配也让手机和底座的贴合度远高于通用可调支架，不会出现通用支架夹力过大顶坏手机边框、夹力过小过减速带时手机飞出的问题。
