屋顶太阳能集热器配珀耳帖供电送风装置

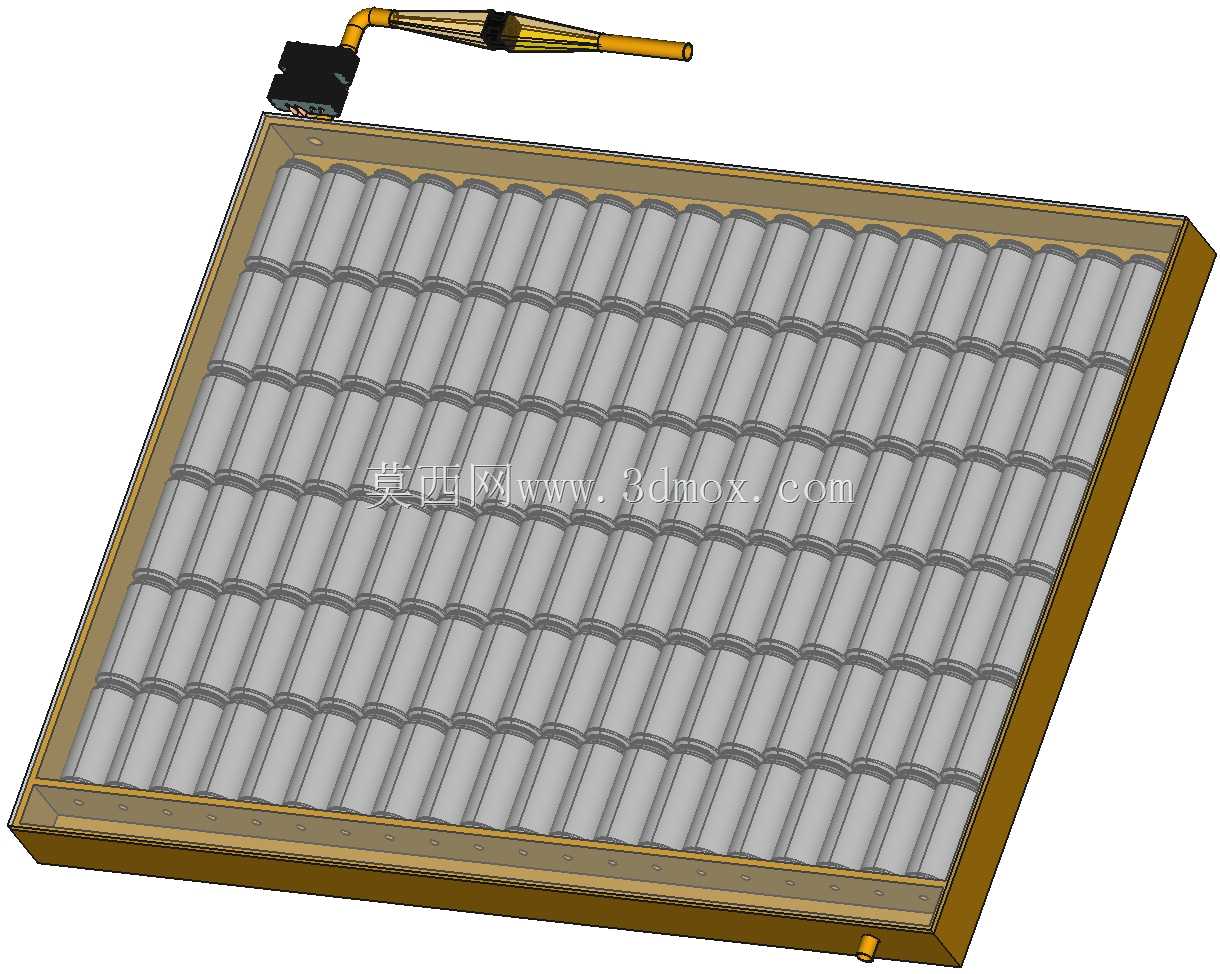

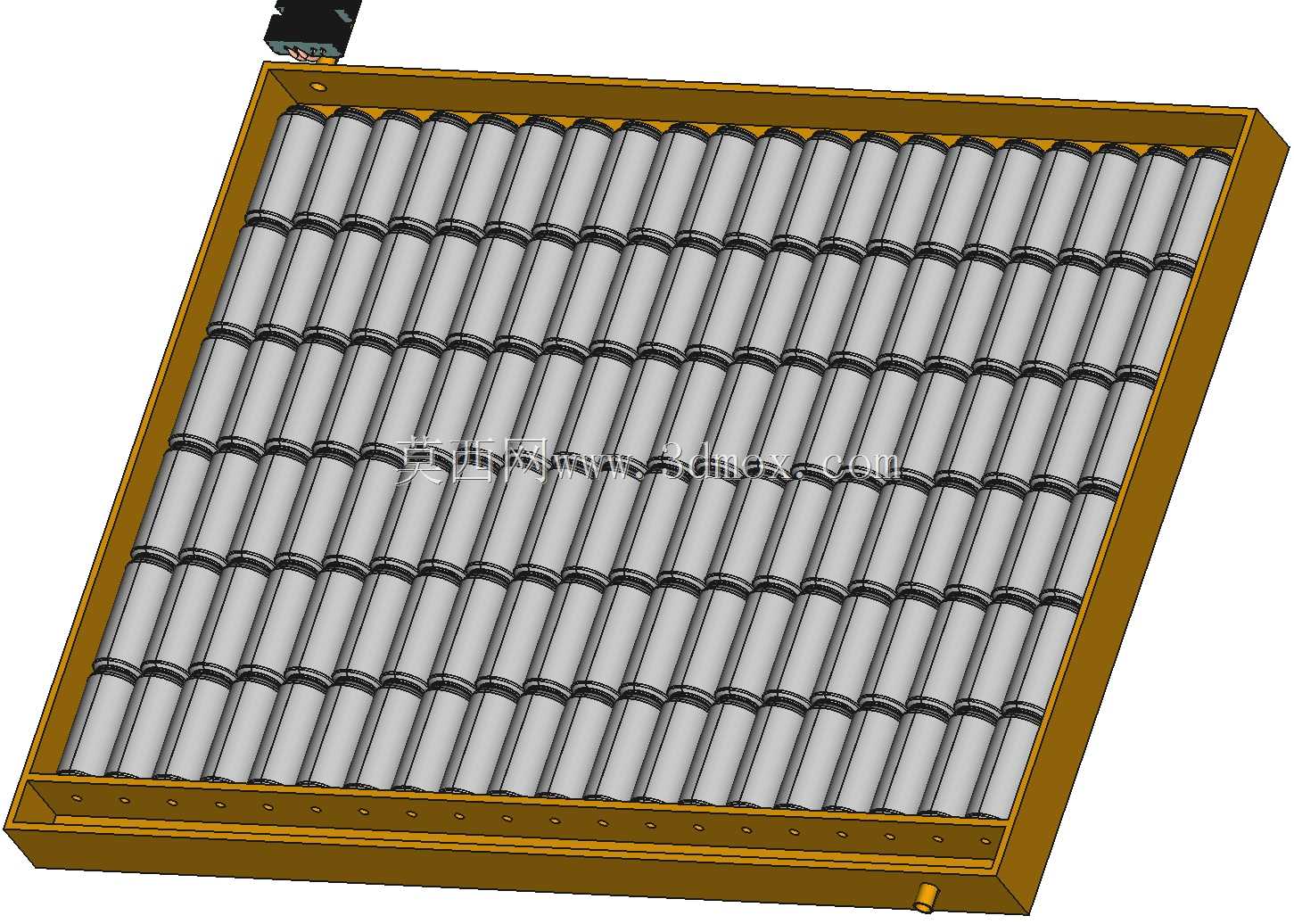

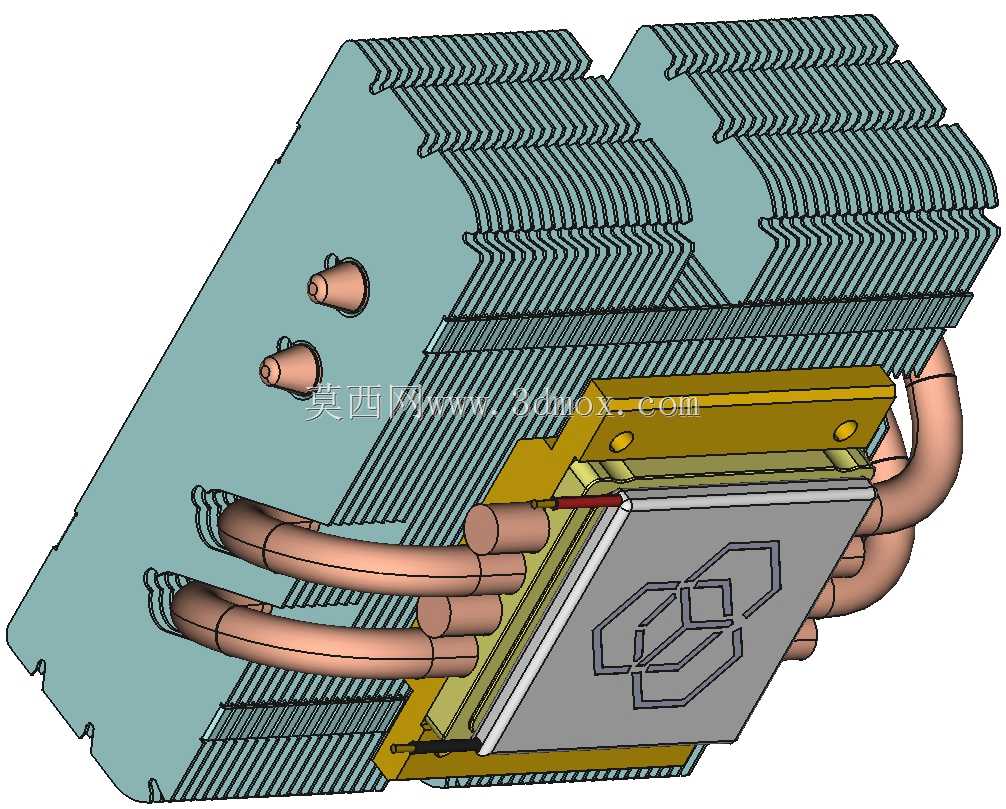

　　这套三维结构围绕民用建筑被动式新风与太阳能热利用的组合需求展开，主体集热模块采用矩形框体承载多排平行集热管的排布形式，框体边缘做包边强化处理，既承担集热阵列的定位约束，也作为屋面安装时的受力基座，管阵之间预留均匀间隙，兼顾日照受光面积与空气流通散热的平衡。

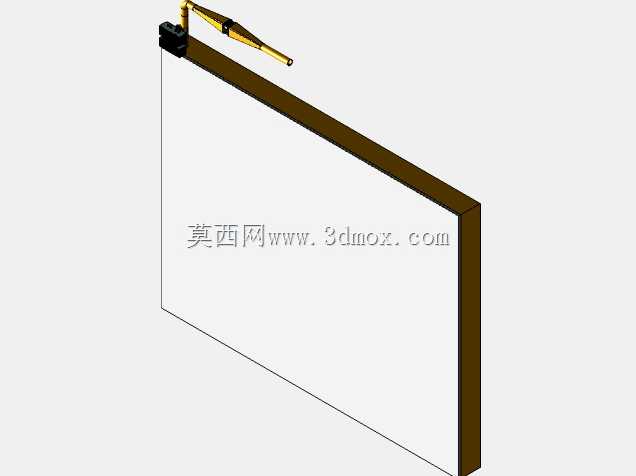

　　从现场安装边界来看，整套装置平铺固定在坡屋面或平屋面的预留基座上，框体底面与屋面防水层之间需留出隔热垫层间隙，避免集热工作温度直接传导至屋面结构；外接的送风管路从集热模块侧端引出，搭配弯折式硬质导气管与接线端组件，管路走向沿屋面檐口或墙体穿孔接入室内，穿孔位置需做防水密封处理，装置整体外轮廓方正，管阵排列规整，在三维建模阶段可直接按屋面排布间距批量阵列集热管，框体的安装孔位、侧边接管接口都按实际装配公差预留余量，方便后续出工程图时直接标注安装尺寸。

　　功能逻辑上，装置不再依赖市政电网驱动送风部件，而是通过塞贝克效应的珀耳帖电池组件，将集热过程中形成的温差转化为电能，直接供给配套的风扇与空气泵组件：日间太阳辐射照射集热管阵列时，管内介质升温，集热面与背阴侧形成稳定温差，珀耳帖电池输出的电力驱动风扇运转，将室外经过集热模块预热的新鲜空气泵入室内，在寒冷季节可以直接降低新风加热的能耗，过渡季节也能实现无外接电源的持续通风换气。

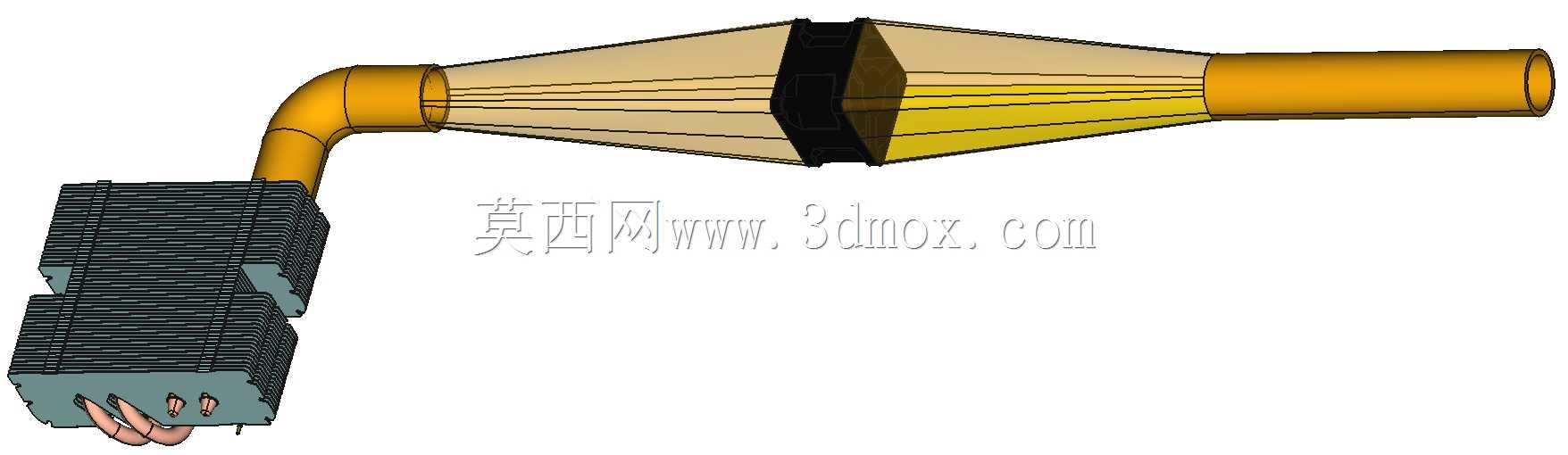

　　结构设计层面，集热管采用两端卡接在框体内部卡槽的固定方式，避免刚性锁死在温度循环变化时产生热胀冷缩应力，侧边的电气接线盒做封闭防护处理，导气管与接线束整合在同一伸出臂上，减少屋面外露管线的数量，降低风载拉扯与老化漏水的隐患。建模时将集热框、管阵、发电组件、送风管路、接线端拆分为独立子装配，既可以单独调整管阵密度适配不同屋面的可用面积，也能快速更换送风组件的功率规格，匹配不同大小室内空间的新风量需求。

　　实际应用场景覆盖乡村自建房、小型独栋建筑的被动式新风改造，也可作为离网小型建筑的太阳能通风供热单元，整套结构没有复杂的传动部件，核心受力件为矩形集热外框，安装时只需校核屋面的承重与风载固定点，管路接入室内后搭配出风口散流件即可完成整套送风回路，三维模型完整还原了管阵排布、框体包边、侧边接管与电气组件的相对位置，可直接用于安装干涉检查、屋面排布方案模拟与结构件拆分加工参考。
